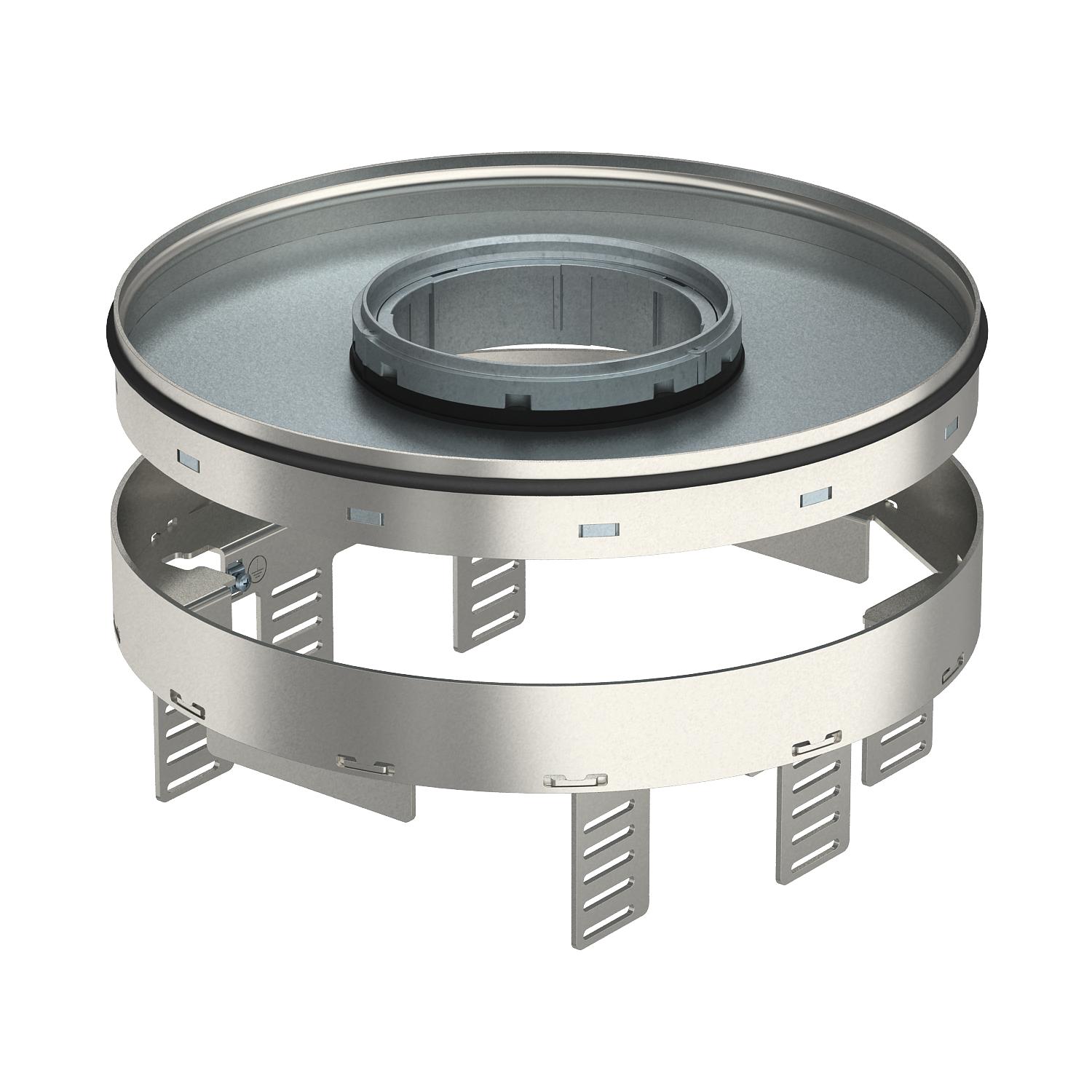

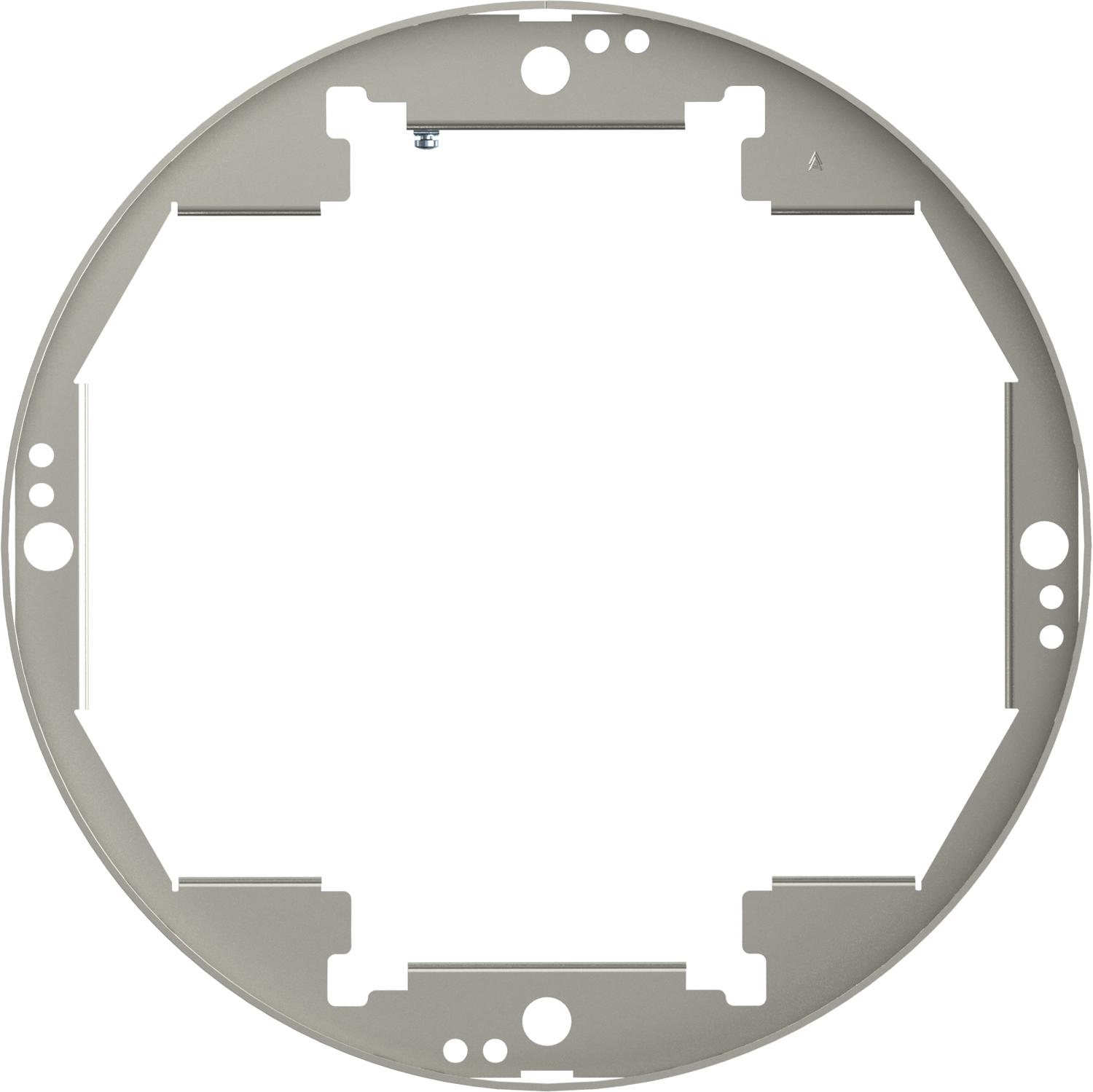

Cassetta livellabile per Tubus, RKFRNUZD3, acciaio inox
N. art. 7409448 | EAN 4012195869634
- Descrizione del prodotto
-
Descrizione del prodottoCassetta livellabile e separabile dal pavimento della dimensione nominale R7, per Tubus, per il montaggio di apparecchi d'installazione in pavimenti trattati a secco, umido o bagnato in ambienti interni, da montare nelle scatole sotto pavimento UZD350-3, ognuna in connessione con un coperchio di montaggio DUG350-3R7 o in UGD350-3R7. Il montaggio viene eseguito nei profili del telaio in alluminio della scatola sotto pavimento tramite angolari di livellamento (da ordinare separatamente).
Cassetta livellabile con uscita cavo a 3 vie. È possibile installare 2 piastre di copertura APMT2 e una APMT5. Per il montaggio di 2 supporti universali UT3 e un UT4 per 7 apparecchi di installazione singoli con anello/staffa di supporto o 10 apparecchi Modul 45.
-
- Dati tecnici
-
Dati tecnici

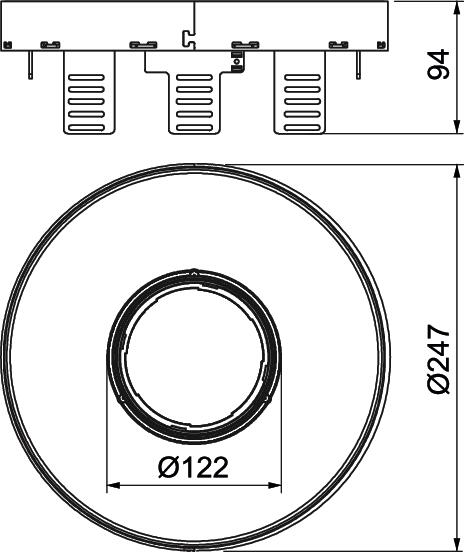

Adatto per incasso in intercapedini del pavimento no Adatto per incasso nel pavimento doppio no Altezza 94 mm Altezza pavimento min. 94 mm Campo di impiego con coperchio aperto 6.101.3 Trattamento con lavaggio bagnato Campo di impiego con coperchio chiuso 6.101.2 Trattamento con lavaggio bagnato Carico verticale, grande superficie fino a 3.000 N Diametro di montaggio 275 Dimensione H 94 mm Dimensione interna coperchio 130x182 Dimensione nominale per torretta R7 Dimensionee Ø275mm Disaccoppiabile sì Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP44 Grado di protezione IK-Code IK10 Incasso apparecchi Modul 45 10 Incasso apparecchi standard 7 Larghezza 274 mm Lughezza. 274 mm Materiale Acciaio INOX 1.4301 Normaa EN 50085-2-2 Numero di apparecchi installabili 10 Numero delle uscite cavi 1 Numero di supporti universali 2 x UT3, 1 x UT4 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi sì Profondità di montaggio 104 mm Profondità di montaggio minima E1 105 mm Profondità di montaggio minima E2 155 mm Sezione pavimento / apertura di montaggio Ø 275 Spazio libero per connettore F1 30 mm Spazio libero per connettore F2 90 mm Spessore rivestimento pavimento 25 mm Tipo di sistema di installazione UT3 / UT4 Trattamento del pavimento bagnato Versione tondo Versione per carichi pesanti no Versione uscita cavo Tubo a scomparsa - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile
TUK2 GV 7428140 1 pz 66,26 CHF Prezzo / 1 pz
Tubo telescopico, senza maniglia, per cassetta telaio e cassetta livellabile.
TUK2 V 7428141 1 pz 62,71 CHF Prezzo / 1 pz
Tubo telescopico rivestibile, con maniglia, per cassetta telaio e cassetta livellabile
TUK2 G4 7428142 1 pz 55,14 CHF Prezzo / 1 pz
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm
UT3 45 3 7408723 1 pz 8,53 CHF Prezzo / 1 pz
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm
UT4 45 4 7408727 1 pz 9,31 CHF Prezzo / 1 pz
Angolare di livellamento per montaggio in UGD350-3 per cassetta tonda
NW 350-3 RK 7410556 1 pz 100,01 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Sollevatore con aspirazione, 300 N
WZ 1029 7408634 1 pz 254,43 CHF Prezzo / 1 pz - Download
-
Scheda tecnica RKFRN2UZD3R7VS25 / 7409448 , 0.27MB , pdfIstruzioni di montaggio Istruzioni di montaggio Cassette RK(F)RN2UZD3 , 0.10MB , pdfIstruzioni d'uso Istruzioni d'uso PF-G , 2.00MB , pdf
