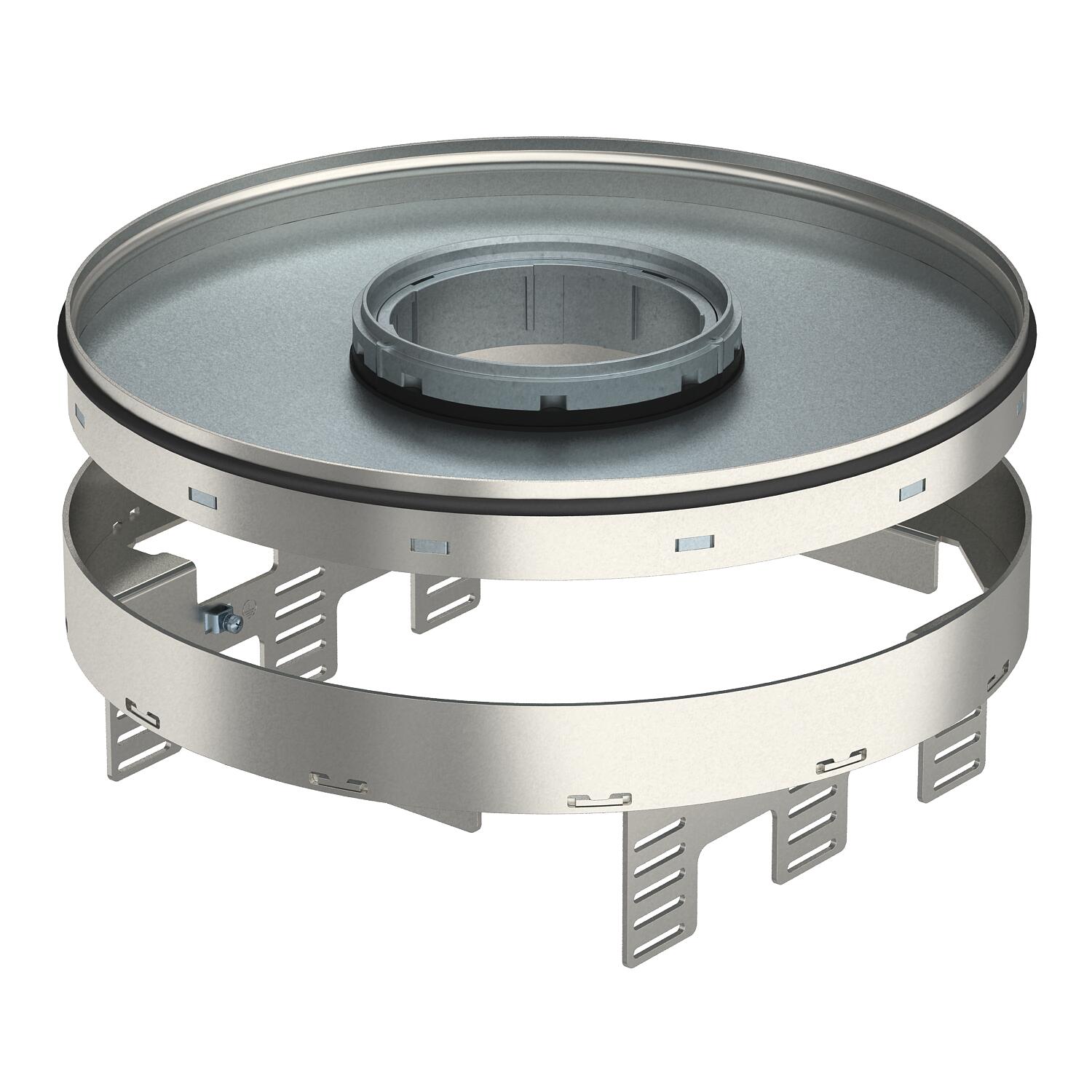

Cassetta livellabile per Tubus, RKFRNUZD3, acciaio inox 94 | 25 | | R9

Cassetta livellabile per Tubus, RKFRNUZD3, acciaio inox

N. art. 7409452 | EAN 4012195869689

N. art. / Tipo	7409452 / RKFRN2UZD3R9VS25

Altezza pavimento min.	94 mm

Spessore rivestimento pavimento	25 mm

Dimensione nominale per torretta	R9

Descrizione del prodotto

Descrizione del prodotto

Cassetta livellabile e separabile dal pavimento della dimensione nominale R9, per Tubus, per il montaggio di apparecchi d'installazione in pavimenti trattati a secco, umido o bagnato in ambienti interni, da montare nelle scatole sotto pavimento UZD350-3, ognuna in connessione con un coperchio di montaggio DUG350-3R9 o in UGD350-3R9. Il montaggio viene eseguito nei profili del telaio in alluminio della scatola sotto pavimento tramite angolari di livellamento (da ordinare separatamente).
Cassetta livellabile con Tubus, 3 vie. È possibile installare 3 piastre di copertura APMT5. Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	no
Adatto per incasso nel pavimento doppio	no

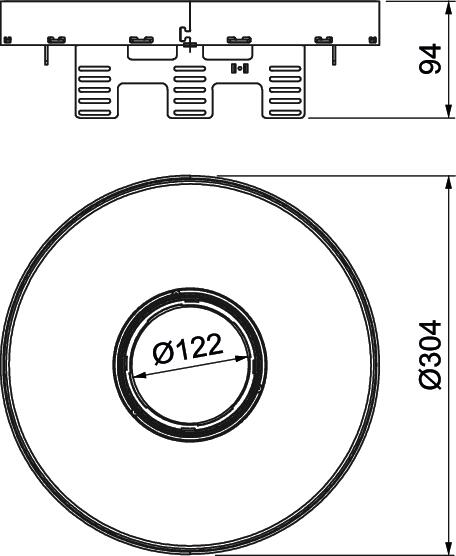

Altezza	94 mm
Altezza pavimento min.	94 mm
Carico verticale, grande superficie	fino a 3.000 N
Diametro di montaggio	305
Dimensione H	94 mm
Dimensione nominale per torretta	R9
Dimensionee	Ø305mm
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP44
Grado di protezione IK-Code	IK10
Larghezza	304 mm

Lughezza.	304 mm
Materiale	Acciaio INOX 1.4301
Numero di apparecchi installabili	12
Numero delle uscite cavi	1
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	104 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	tondo
Versione per carichi pesanti	no
Versione uscita cavo	Tubo a scomparsa

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Spessore rivestimento pavimento	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKFRN2UZD3R9VS25	94 mm	25 mm	R9	7409452	pz	1 pz	241,50 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 GV	7428140	pz	1 pz	66,26 CHF Prezzo / 1 pz
Tubo telescopico, senza maniglia, per cassetta telaio e cassetta livellabile.	TUK2 V	7428141	pz	1 pz	62,71 CHF Prezzo / 1 pz
Tubo telescopico rivestibile, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 G4	7428142	pz	1 pz	55,14 CHF Prezzo / 1 pz
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
Angolare di livellamento per montaggio in UGD350-3 per cassetta tonda	NW 350-3 RK	7410556	pz	1 pz	100,01 CHF Prezzo / 1 pz
