Cassetta per carichi pesanti livellabile, cieca, RKNSL, dim. nominale 4, acciaio inossidabile 110 | 155 | 20 | 110 | 4 | IP55
morepic-1 morepic-2

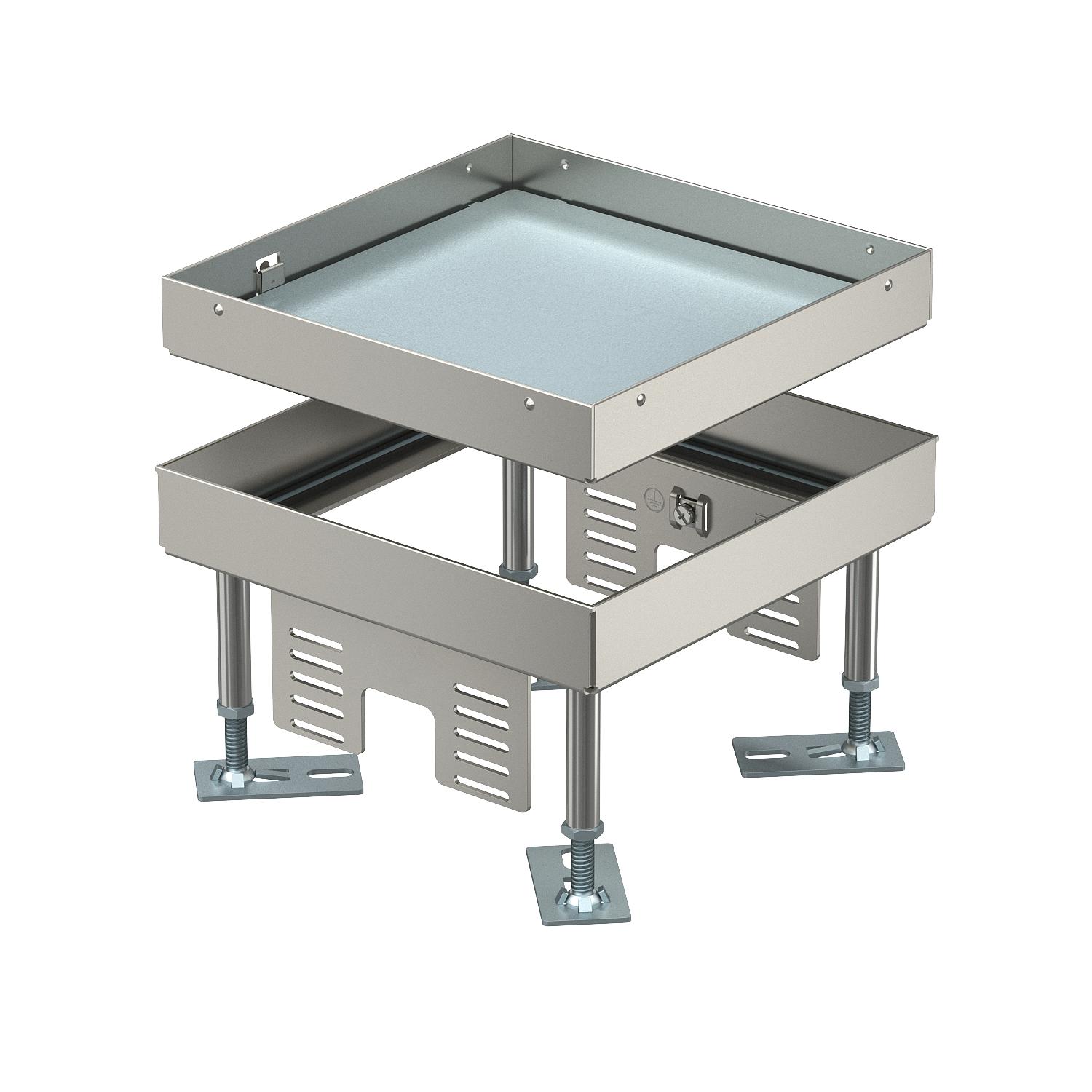

Cassetta per carichi pesanti livellabile, cieca, RKNSL, dim. nominale 4, acciaio inossidabile

N. art. 7408922 | EAN 4012197278243

4
IP55
Descrizione del prodotto
Descrizione del prodotto
Cassetta "cieca" quadrata per carichi pesanti di dimensione nominale 4, per la creazione di un'apertura d'ispezione nel sistema di condotti in pavimenti sopraelevati e con intercapedini, in pavimenti lavati a secco o con lavaggio bagnato. Classe di carico da 1 a 10 kN. Adatto solo per pavimenti lisci.

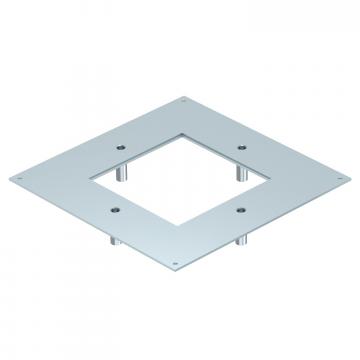

Cassetta per carichi pesanti livellabile come cassetta cieca con una classe di carico 1-10 kN, 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • grado di protezione IP 55
Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento sì
Adatto per incasso nel pavimento doppio sì
Altezza 110 mm
Altezza pavimento max 155 mm
Altezza pavimento min. 110 mm
Classe carichi pesanti 10 kN (OBO SL1)
demesioni per l'installazione 201 mm
Dimensione H 110 mm
Dimensione nominale per torretta 4

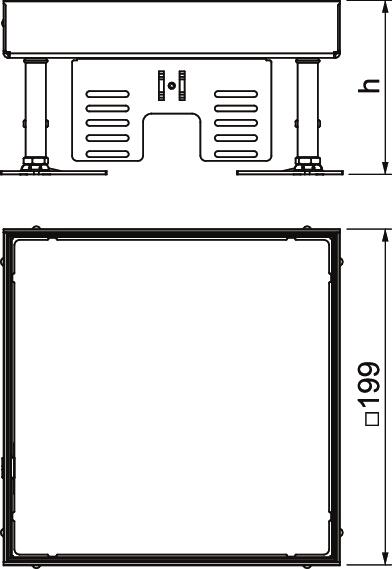

Dimensionee 199x199x105
Disaccoppiabile no
Grado di protezione (IP) con coperchio aperto IP00
Grado di protezione (IP) con coperchio chiuso IP55
Grado di protezione IK-Code IK10
Intervallo di livellamento max 155 mm
Intervallo di livellamento min. 110 mm
Larghezza 199 mm
Lughezza. 199 mm
Lunghezza di montaggio 201 mm
Materiale Acciaio, inox
Normaa EN 50085-2-2
Numero di supporti universali 2 x UT3
Omologazioni VDE
Porta apparecchi per l'installazione di scatola porta apparecchi no
Profondità di montaggio 110 mm
Sezione pavimento / apertura di montaggio 201x201
Spessore rivestimento pavimento 20 mm
Tipo di sistema di installazione UT3
Trattamento del pavimento bagnato
Versione quadrato
Versione per carichi pesanti sì
Versione uscita cavo Nessuna uscita cavo
Tutti i tipi

Tutti i tipi

Tipo Altezza pavimento min. Altezza pavimento max Spessore rivestimento pavimento Dimensione H Dimensione nominale per torretta Grado di protezione (IP) con coperchio chiuso N. art. Quantità Conf. Prezzo di listino IVA escl.
RKN3 4 V SL1 15 105 mm 150 mm 15 mm 105 mm 4 IP55 7408920
1 pz 333,77 CHF Prezzo / 1 pz
RKN3 4 V SL1 20 110 mm 155 mm 20 mm 110 mm 4 IP55 7408922
1 pz 362,84 CHF Prezzo / 1 pz
