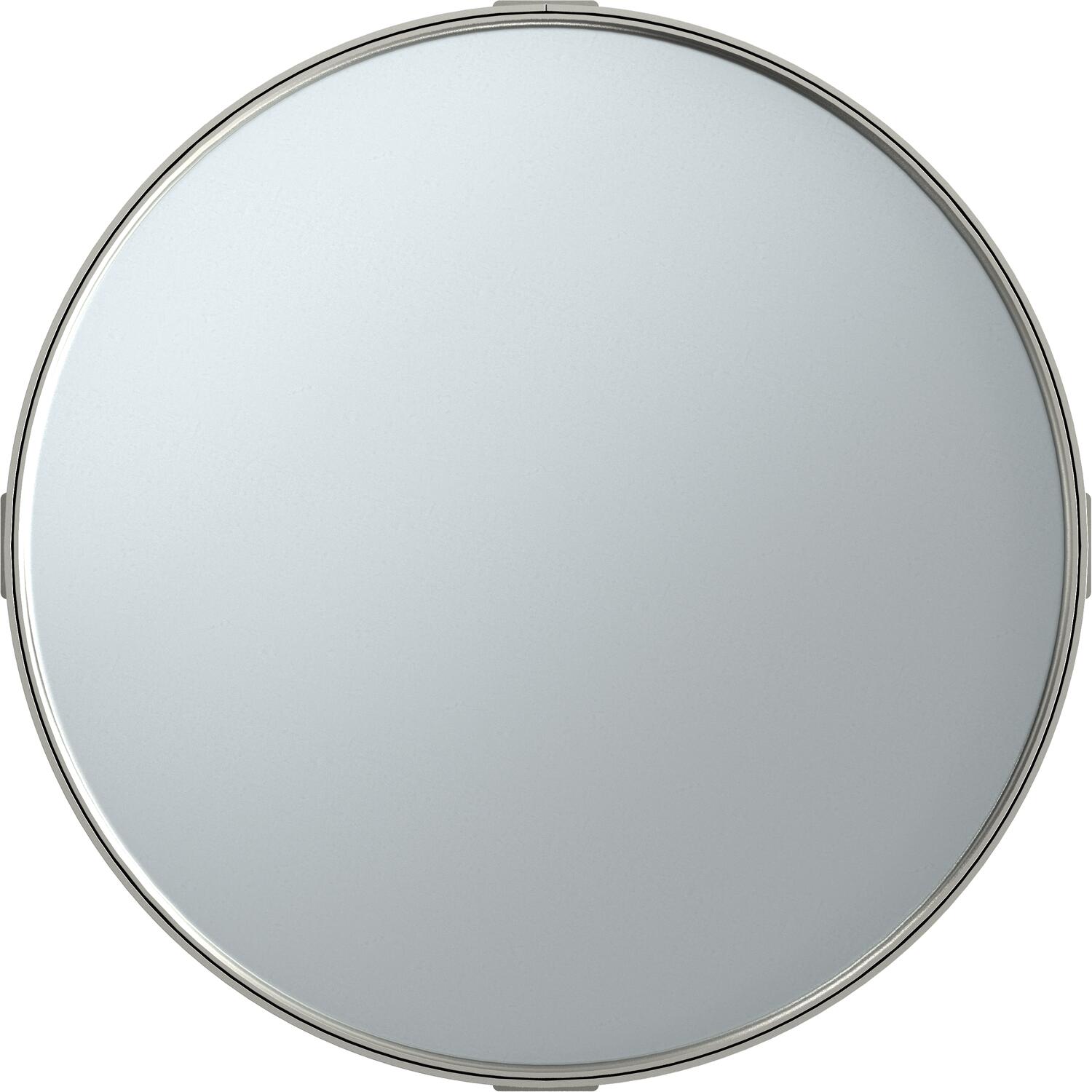

Cassetta per carichi pesanti livellabile, cieca, RKRSL, dim. nominale R9, acciaio inox
N. art. 7409112 | EAN 4012195868378
- Descrizione del prodotto
-

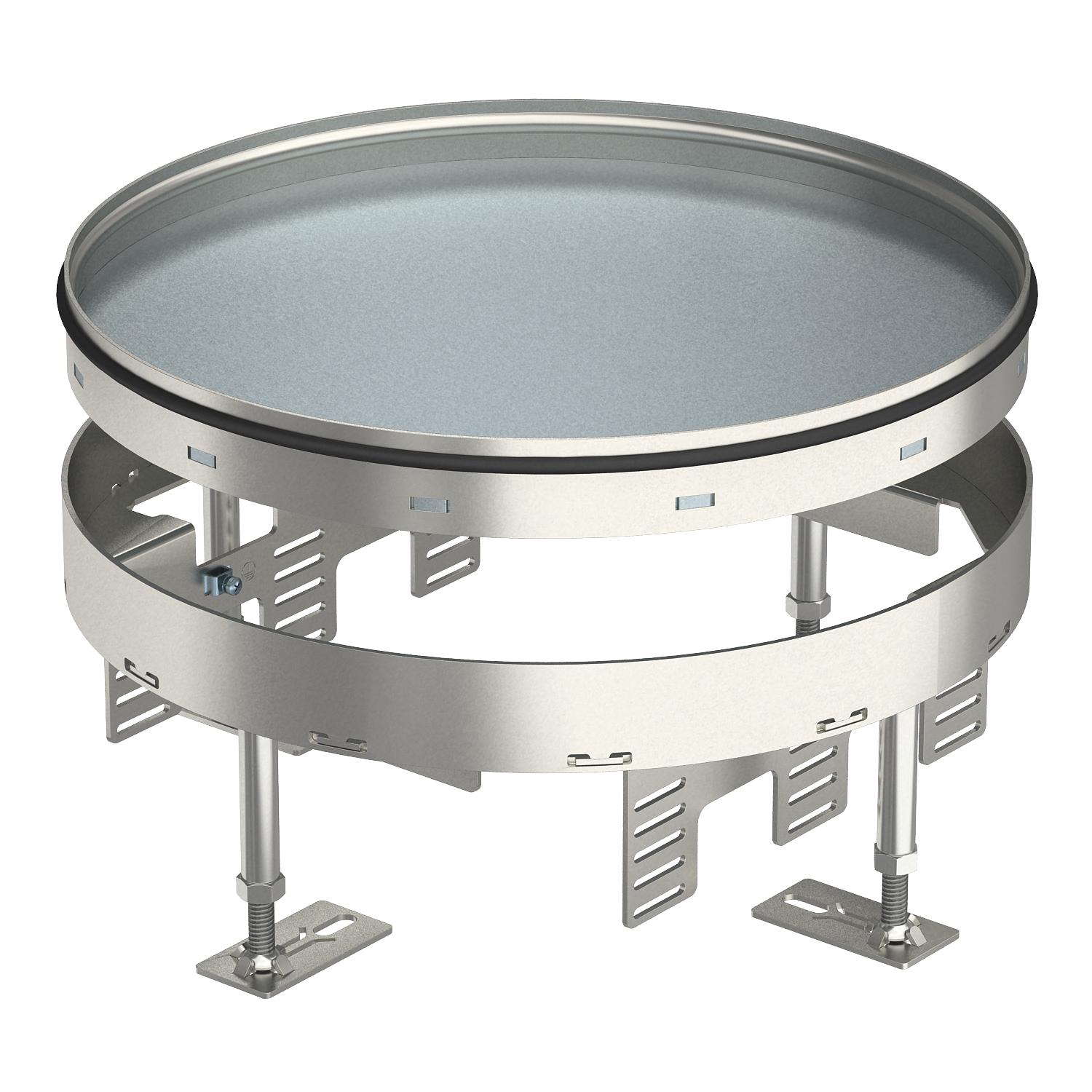

Descrizione del prodottoCassetta tonda per carichi pesanti, "cieca", di dimensioni nominali R9, per la realizzazione di un'apertura di ispezione in sistemi di condotti, in pavimenti doppi e con intercapedini e in pavimenti trattati a secco, umido o bagnato in ambienti interni. Classe di carico 2 fino a 20 kN. Adatto solo per pavimenti lisci.
Cassetta con telaio per carichi pesanti livellabile come cassetta cieca con una classe di carico 2-20 kN, 3 vie. È possibile installare 3 piastre di copertura APMT5. Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45.
-
- Dati tecnici
-
Dati tecnici

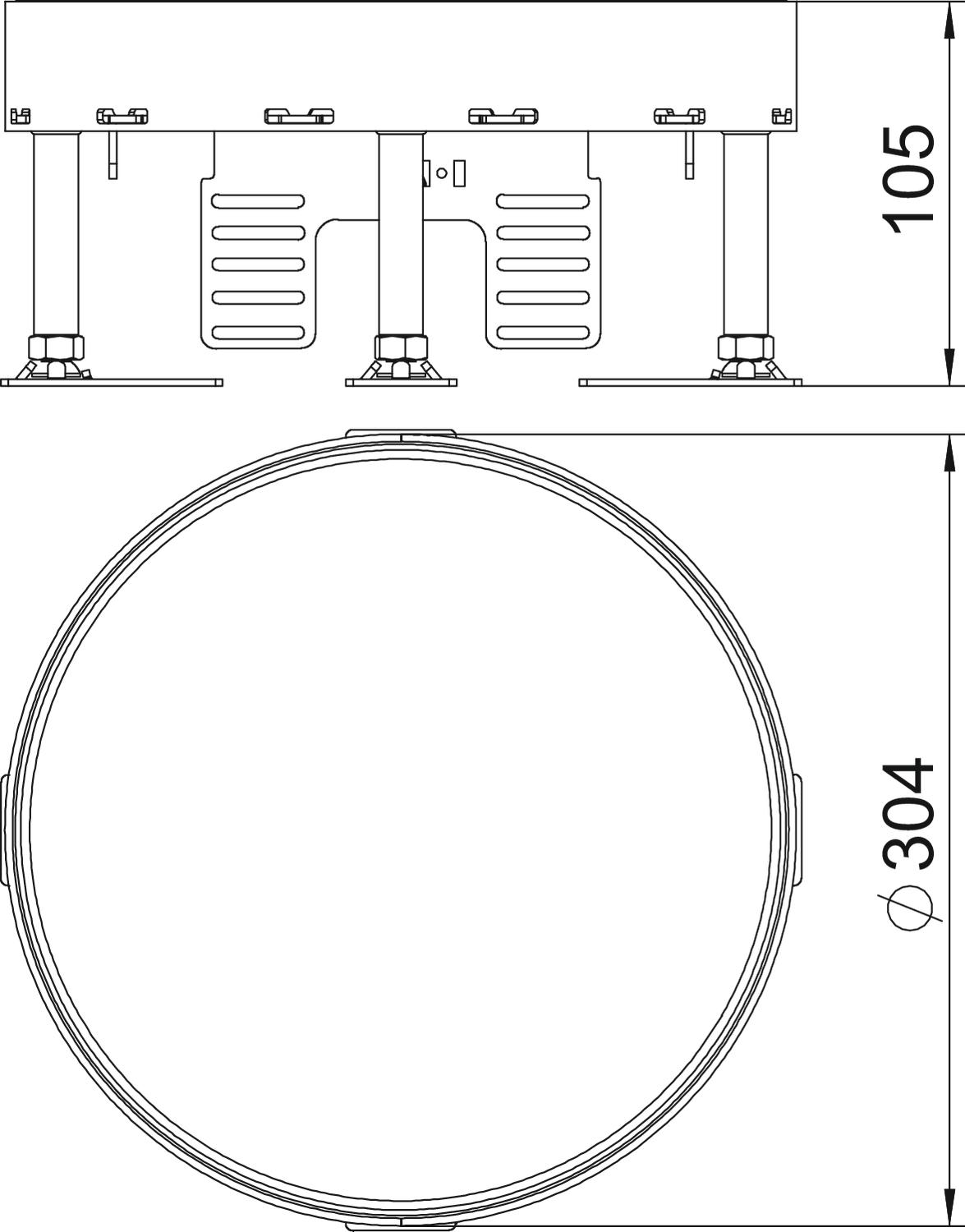

Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Altezza pavimento max 155 mm Altezza pavimento min. 105 mm Classe carichi pesanti 20 kN (OBO SL2) Diametro di montaggio 305 Dimensione H 105 mm Dimensione nominale per torretta R9 Dimensionee Ø305mm Disaccoppiabile no Grado di protezione (IP) con coperchio aperto IP00 Grado di protezione (IP) con coperchio chiuso IP44 Grado di protezione IK-Code IK10 Intervallo di livellamento max 155 mm Intervallo di livellamento min. 105 mm Materiale Acciaio INOX 1.4301 Porta apparecchi per l'installazione di scatola porta apparecchi sì Profondità di montaggio 105 mm Spessore rivestimento pavimento 20 mm Tipo di sistema di installazione UT4 Trattamento del pavimento bagnato Versione tondo Versione per carichi pesanti sì Versione uscita cavo Nessuna uscita cavo - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica RKR2 9SL2 V2 20 / 7409112 , 0.21MB , pdfGuida alla scelta Guida alla scelta Sistemi per carichi elevati , 0.13MB , pdfIstruzioni di montaggio Schwerlastsystem , 6.72MB , pdfIstruzioni di montaggio RKRSL RKFRSL , 2.29MB , pdf
