Cassetta per carichi pesanti livellabile per Tubus, RKFNSL, dim. nominale 4, acciaio inox 110 | 155 | 20 | 110 | 4 | IP55

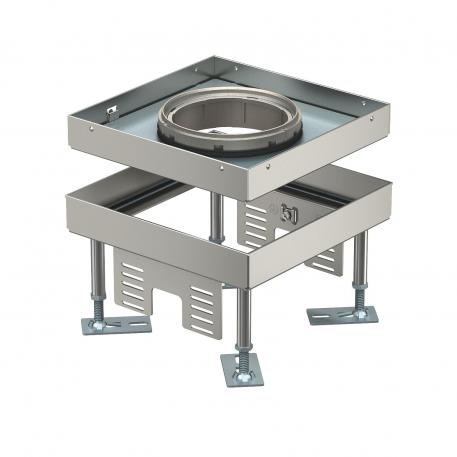

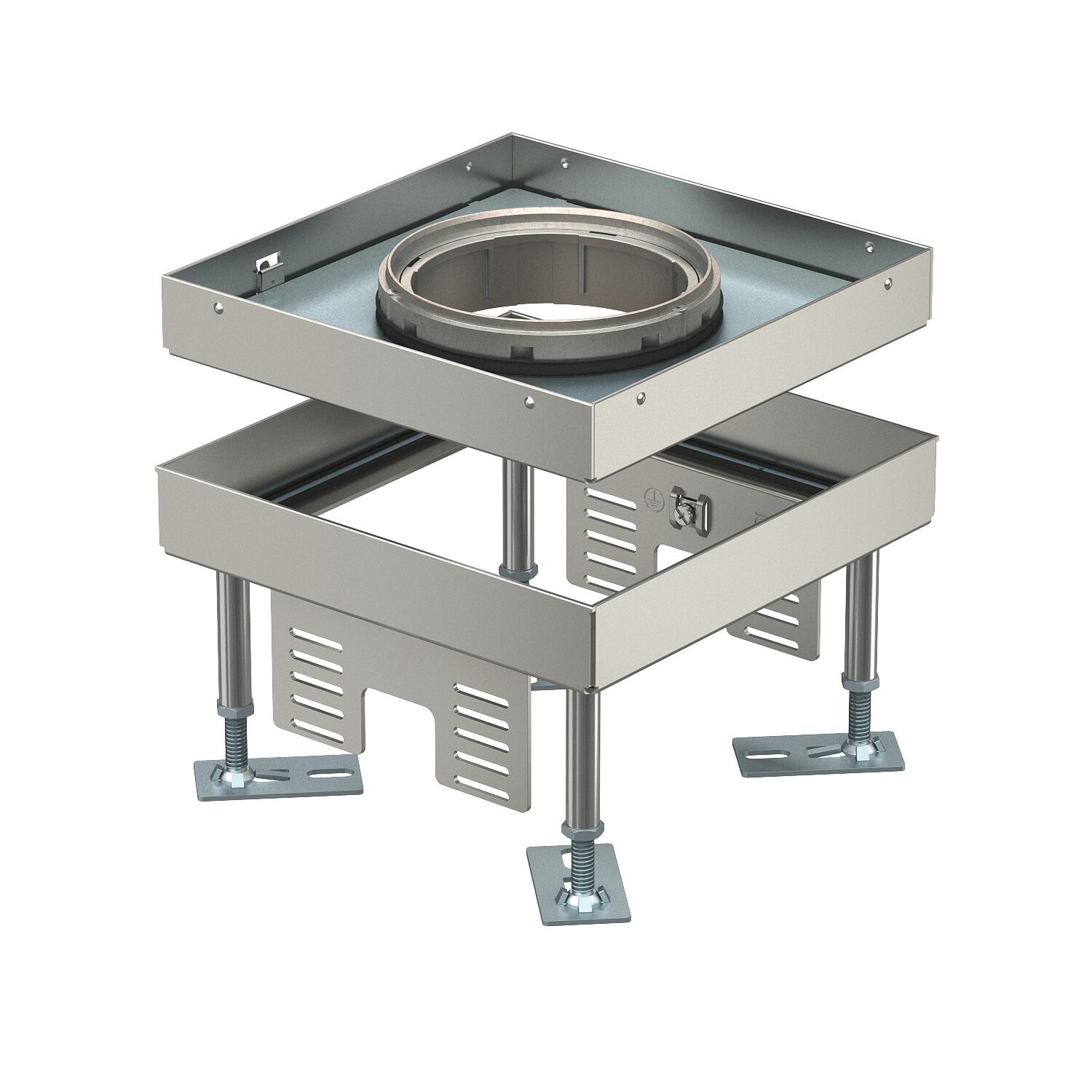

Cassetta per carichi pesanti livellabile per Tubus, RKFNSL, dim. nominale 4, acciaio inox

N. art. 7408928 | EAN 4012197278267

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

Dimensione H

Dimensione nominale per torretta	4

Grado di protezione (IP) con coperchio chiuso	IP55

Descrizione del prodotto

Descrizione del prodotto

Cassetta "per Tubus" quadrata per carichi pesanti di dimensione nominale 4, per il montaggio di apparecchi d'installazione nel sistema di condotti in pavimenti sopraelevati e con intercapedini, in pavimenti lavati a secco o con lavaggio bagnato. Classe di carico da 1 a 10 kN.

Cassetta per carichi pesanti livellabile con Tubus con una classe di carico 1-10 kN, 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza	110 mm
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Classe carichi pesanti	10 kN (OBO SL1)
demesioni per l'installazione	201 mm

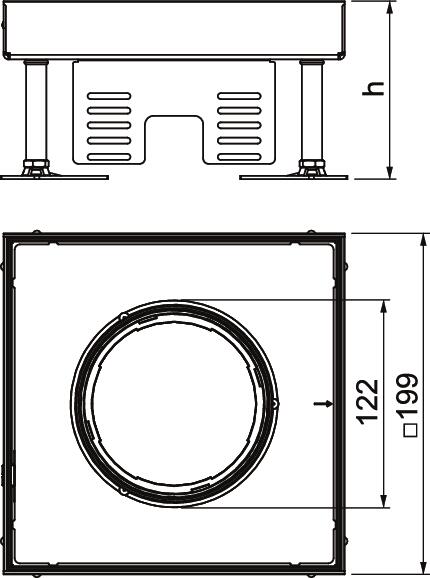

Dimensione H	110 mm
Dimensione nominale per torretta	4
Dimensionee	199x199x105
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP55
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	155 mm
Intervallo di livellamento min.	110 mm
Larghezza	199 mm

Lughezza.	199 mm
Lunghezza di montaggio	201 mm
Materiale	Acciaio, inox
Normaa	EN 50085-2-2
Numero di apparecchi installabili	6
Numero delle uscite cavi	1
Numero di supporti universali	2 x UT3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	110 mm
Sezione pavimento / apertura di montaggio	201x201
Spessore rivestimento pavimento	20 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	bagnato
Versione	quadrato
Versione per carichi pesanti	sì
Versione uscita cavo	Tubo a scomparsa

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione H	Dimensione nominale per torretta	Grado di protezione (IP) con coperchio chiuso	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKFN3 4 V SL1 15	105 mm	150 mm	15 mm	105 mm	4	IP55	7408926	pz	1 pz	355,28 CHF Prezzo / 1 pz
RKFN3 4 V SL1 20	110 mm	155 mm	20 mm	110 mm	4	IP55	7408928	pz	1 pz	441,57 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 GV	7428140	pz	1 pz	66,26 CHF Prezzo / 1 pz
Tubo telescopico, senza maniglia, per cassetta telaio e cassetta livellabile.	TUK2 V	7428141	pz	1 pz	62,71 CHF Prezzo / 1 pz
Tubo telescopico rivestibile, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 G4	7428142	pz	1 pz	55,14 CHF Prezzo / 1 pz
