Cassetta per carichi pesanti livellabile, per Tubus, RKFRSL, dim. nominale R9, acciaio inox 110 | 155 | 20 | 110 | R9

Cassetta per carichi pesanti livellabile, per Tubus, RKFRSL, dim. nominale R9, acciaio inox

N. art. 7409470 | EAN 4012195869764

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

Dimensione H

Dimensione nominale per torretta	R9

Descrizione del prodotto

Descrizione del prodotto

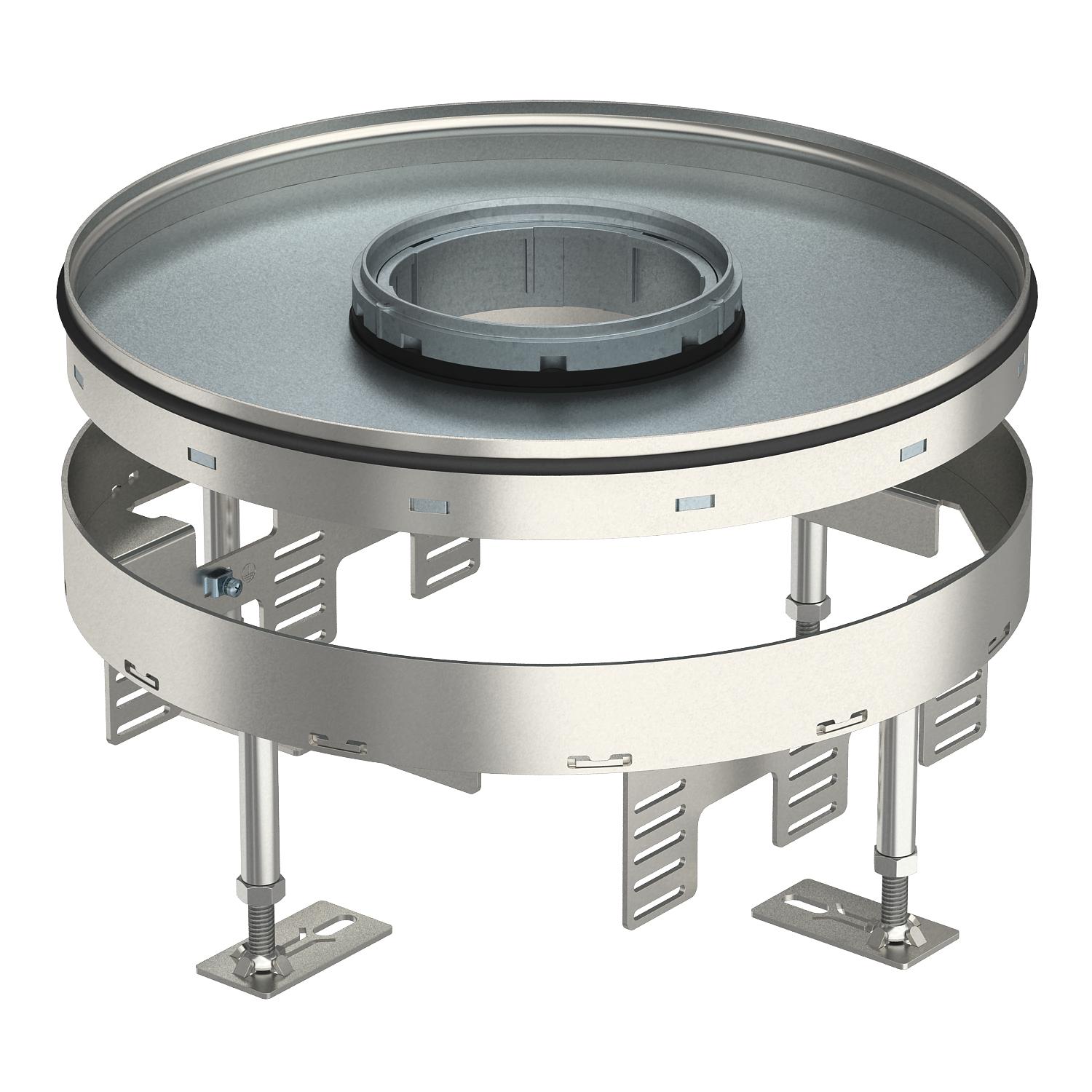

Cassetta tonda per carichi pesanti per Tubus di dimensione nominale R9 per l'installazione di accessori in sistemi di canalizzazione, pavimenti sopraelevati e intercapedini, in pavimenti puliti a secco o a umido in ambienti interni. Classe di carico 2 fino a 20 kN.

Cassetta con telaio per carichi pesanti livellabile con Tubus con una classe di carico 2-20 kN, 3 vie. È possibile installare 3 piastre di copertura APMT5. Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Classe carichi pesanti	20 kN (OBO SL2)
Diametro di montaggio	305
Dimensione H	110 mm
Dimensione nominale per torretta	R9
Dimensionee	Ø305mm
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP44
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	155 mm

Intervallo di livellamento min.	110 mm
Materiale	Acciaio INOX 1.4301
Numero di apparecchi installabili	12
Numero delle uscite cavi	1
Numero di porta apparecchi	3
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	20 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	tondo
Versione per carichi pesanti	sì
Versione uscita cavo	Tubo a scomparsa

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione H	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKFR2 9 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R9	7409470	pz	1 pz	439,99 CHF Prezzo / 1 pz
RKFR2 9 SL2V2 25	114 mm	159 mm	25 mm	114 mm	R9	7409472	pz	1 pz	606,08 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 GV	7428140	pz	1 pz	66,26 CHF Prezzo / 1 pz
Tubo telescopico, senza maniglia, per cassetta telaio e cassetta livellabile.	TUK2 V	7428141	pz	1 pz	62,71 CHF Prezzo / 1 pz
Tubo telescopico rivestibile, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 G4	7428142	pz	1 pz	55,14 CHF Prezzo / 1 pz
