Nota: Questo articolo è un articolo fuori produzione.
Puoi trovare l’articolo successivo qui: 7408940 / Cassetta per carichi pesanti livellabile RKFNSL, per Tubus, dim. nominale 9, acciaio inossidabile

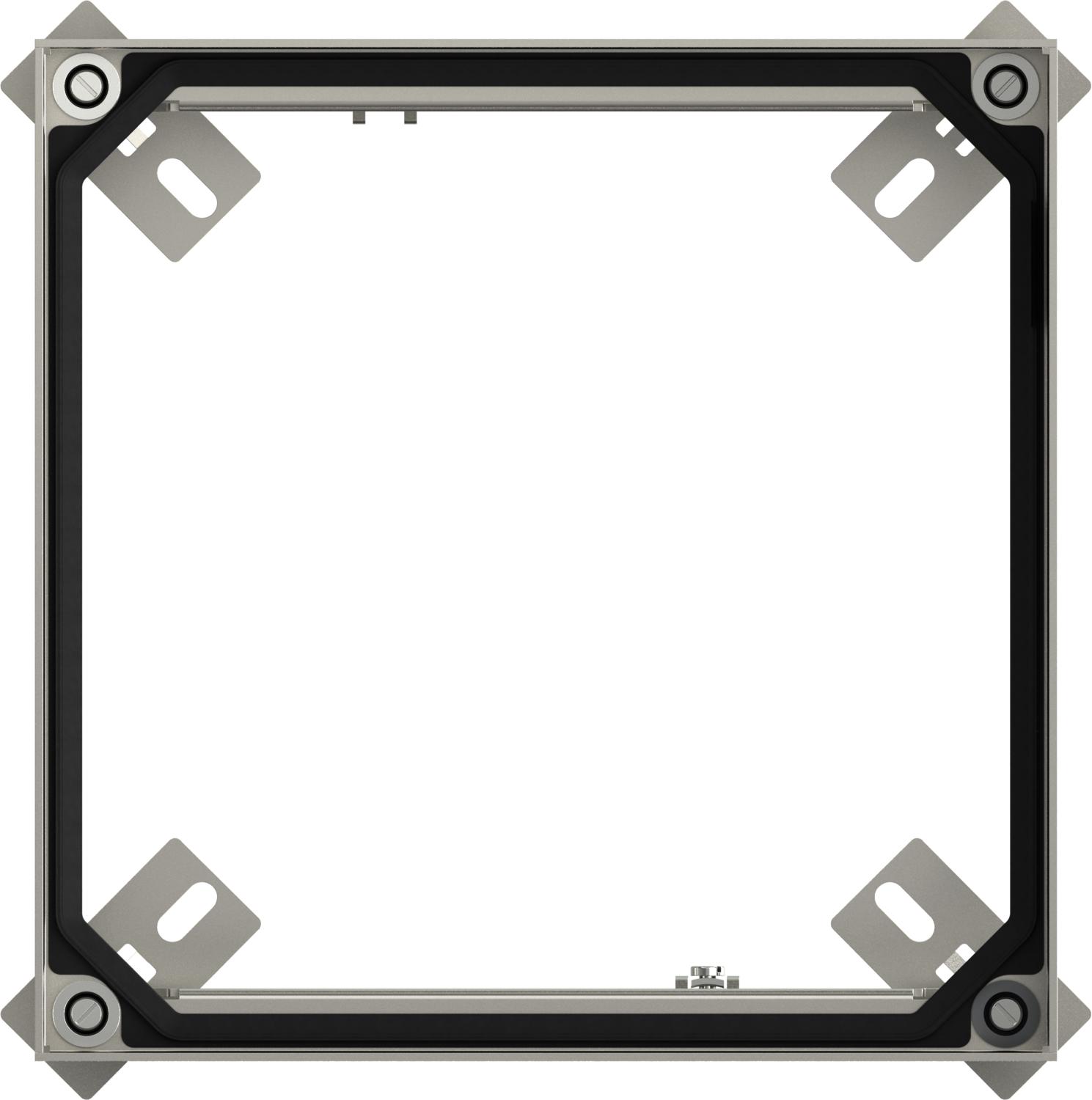

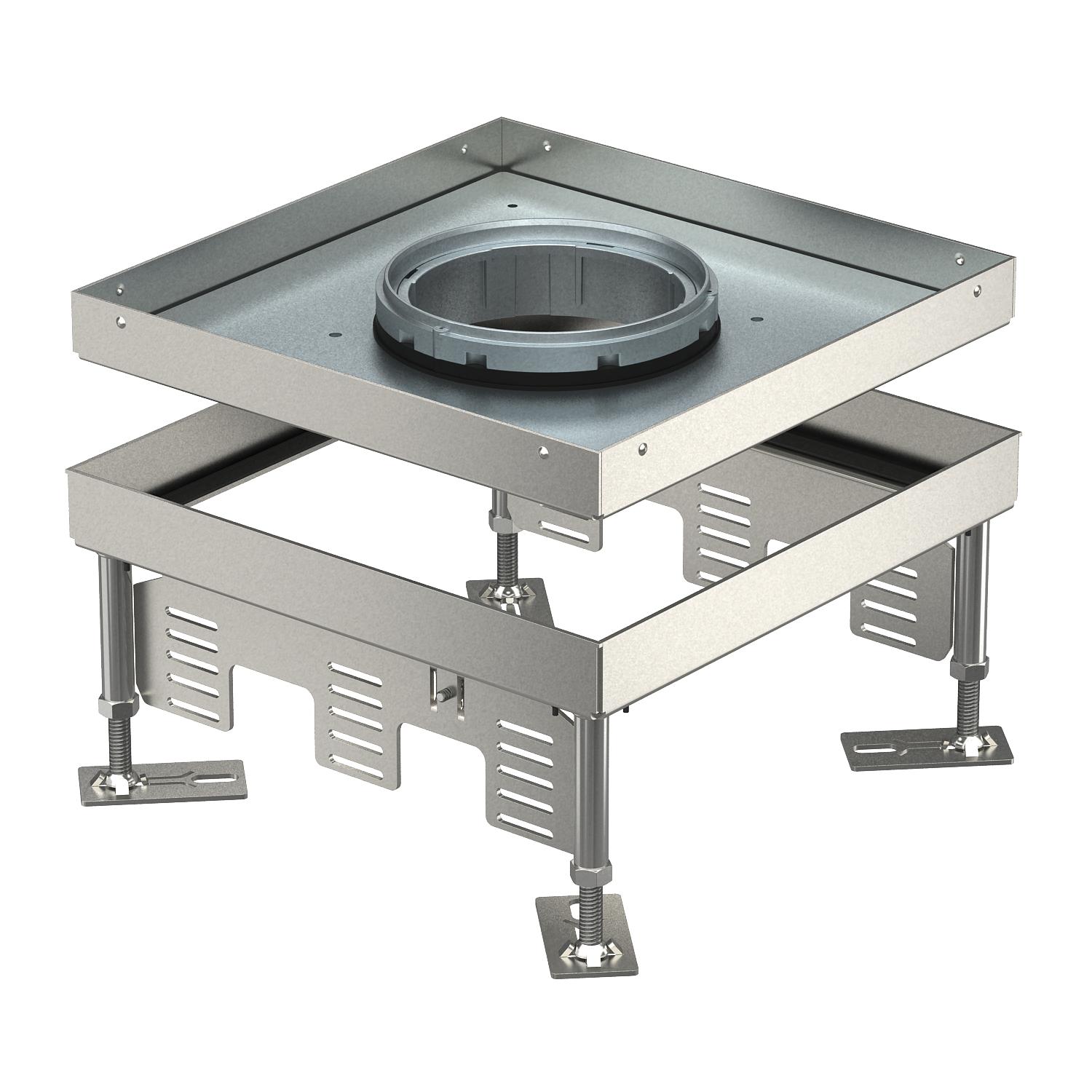

Cassetta per carichi pesanti livellabile RKFNSL, per Tubus, dim. nominale 9, acciaio inossidabile
N. art. 7409390 | EAN 4012195869221
- Descrizione del prodotto
-
Descrizione del prodottoCassetta "per Tubus" quadrata per carichi pesanti di dimensione nominale 9, per il montaggio di apparecchi d'installazione nel sistema di condotti in pavimenti sopraelevati e con intercapedini, in pavimenti lavati a secco o con lavaggio bagnato. Classe di carico 1 fino a 10 kN.
Cassetta con telaio per carichi pesanti livellabile con Tubus con una classe di carico 1-10 kN, 3 vie. È possibile installare 3 piastre di copertura APMT5. Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45.
-
- Dati tecnici
-
Dati tecnici

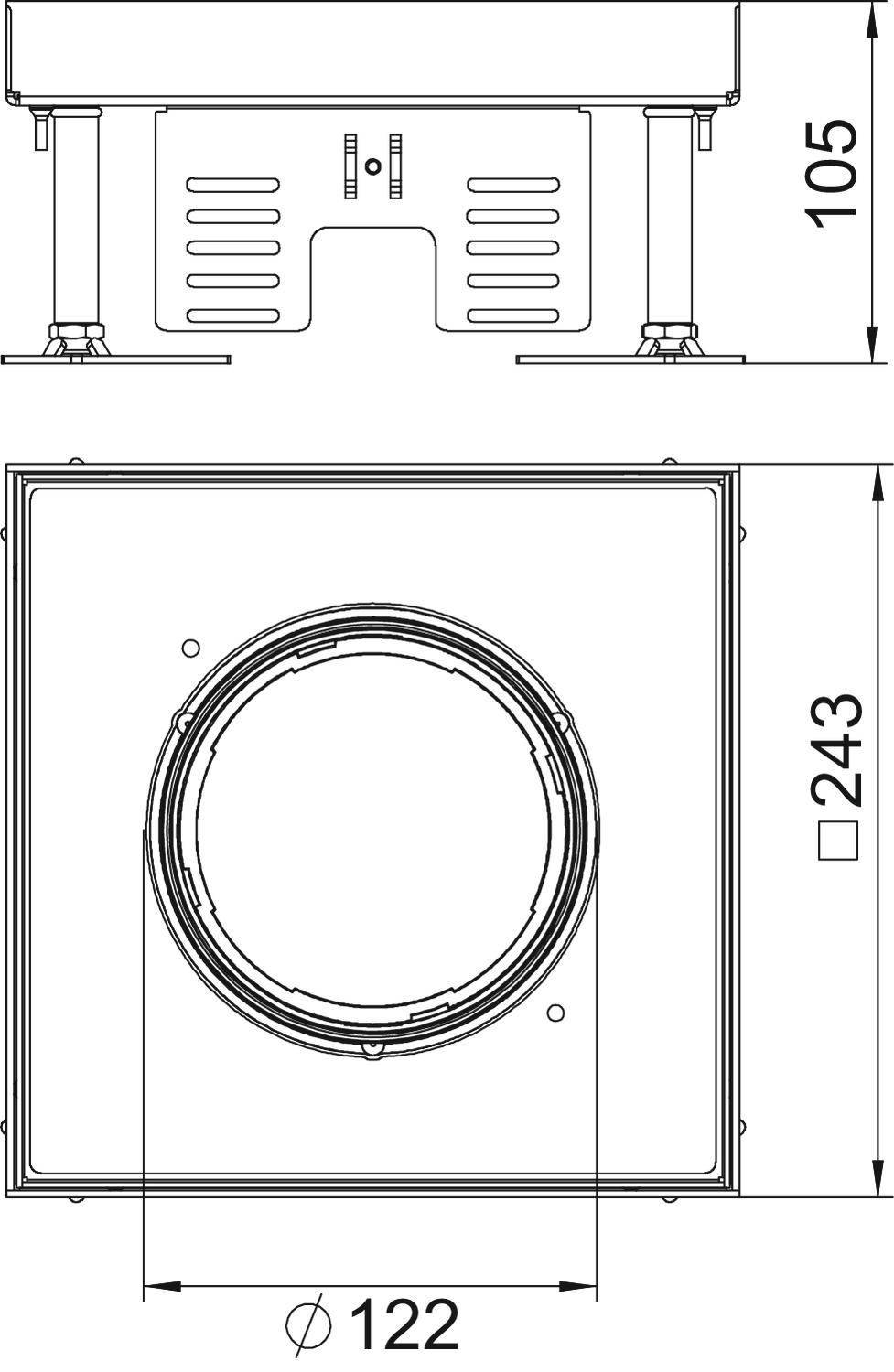

Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Altezza pavimento max 155 mm Altezza pavimento min. 105 mm Classe carichi pesanti 10 kN (OBO SL1) demesioni per l'installazione 244 mm Dimensione H 105 mm Dimensione nominale per torretta 9 Dimensionee 243x243x100 Disaccoppiabile no Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Intervallo di livellamento max 155 mm Intervallo di livellamento min. 105 mm Larghezza 243 mm Lughezza. 243 mm Lunghezza di montaggio 244 mm Materiale Acciaio INOX 1.4301 Numero di apparecchi installabili 12 Numero delle uscite cavi 1 Numero di porta apparecchi 3 Porta apparecchi per l'installazione di scatola porta apparecchi sì Profondità di montaggio 105 mm Spessore rivestimento pavimento 21 mm Tipo di sistema di installazione UT4 Trattamento del pavimento bagnato Versione quadrato Versione per carichi pesanti sì Versione uscita cavo Tubo a scomparsa - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica RKFN2 9 VMSL1N21 / 7409390 , 0.25MB , pdfDichiarazione di conformità UE RKFN2 9 VMSL1N21 / 7409390 , 0.06MB , pdfGuida alla scelta Guida alla scelta Sistemi per carichi elevati , 0.13MB , pdfIstruzioni di montaggio Schwerlastsystem , 6.72MB , pdfIstruzioni di montaggio Istruzioni di montaggio Cassetta quadrata livellabile per carichi pesanti , 2.11MB , pdf
