Collare di collegamento 14,2

morepic-1

morepic-2

Collare di collegamento

N. art. 5001513 | EAN 4012196431205

N. art. / Tipo

per dispersore di profondità	14,2 mm

Descrizione del prodotto

Descrizione del prodotto

• adatto per l'attacco di conduttori tondi Rd 8-10 o piatti con dispersore di profondità 219 16 CU

Dati tecnici

Dati tecnici

Accoppiamento	Rd 8-10/FL max. 26 mm
Adatto per diametro del filo tondo max	10 mm
Adatto per diametro del filo tondo min.	8 mm
Altezza	65 mm
Collegamento	Conduttore piatto
Collegamento a terra diametro	16 mm
Dimensionee	59x25x65
Forma costruttiva	Morsetto di collegamento
Larghezza	27 mm

Lughezza.	59 mm
Materiale	Ottone rosso
per dispersore di profondità	14,2 mm
Per larghezza max. conduttore piatto	25 mm
Piastra intermedia	no
Range di serraggio max	10 mm
Range di serraggio min.	8 mm
Tipo di Giunto	Elementi di giunzione

Tutti i tipi

Tutti i tipi

Tipo	per dispersore di profondità	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
2740 16	14,2 mm	5001511	pz	10 pz	37,77 CHF Prezzo / 1 pz
2740 16 KL	14,2 mm	5001513	pz	10 pz	39,36 CHF Prezzo / 1 pz

Download

Scheda tecnica 2740 16 KL / 5001513 , 0.21MB , pdf

Manuale Guida di protezione da fulmini , 2.10MB , pdf

Manuale Guida per Sistemi di messa a terra , 2.10MB , pdf

Catalogo Messa a terra ed equipotenzializzazione , 16.24MB , pdf

Dichiarazione di conformità UE 2740 16 KL / 5001513 , 0.06MB , pdf

Download

Guida alla scelta Guida alla selezione per dispersori ad anello e di fondazione secondo DIN 18014 , 0.19MB , pdf

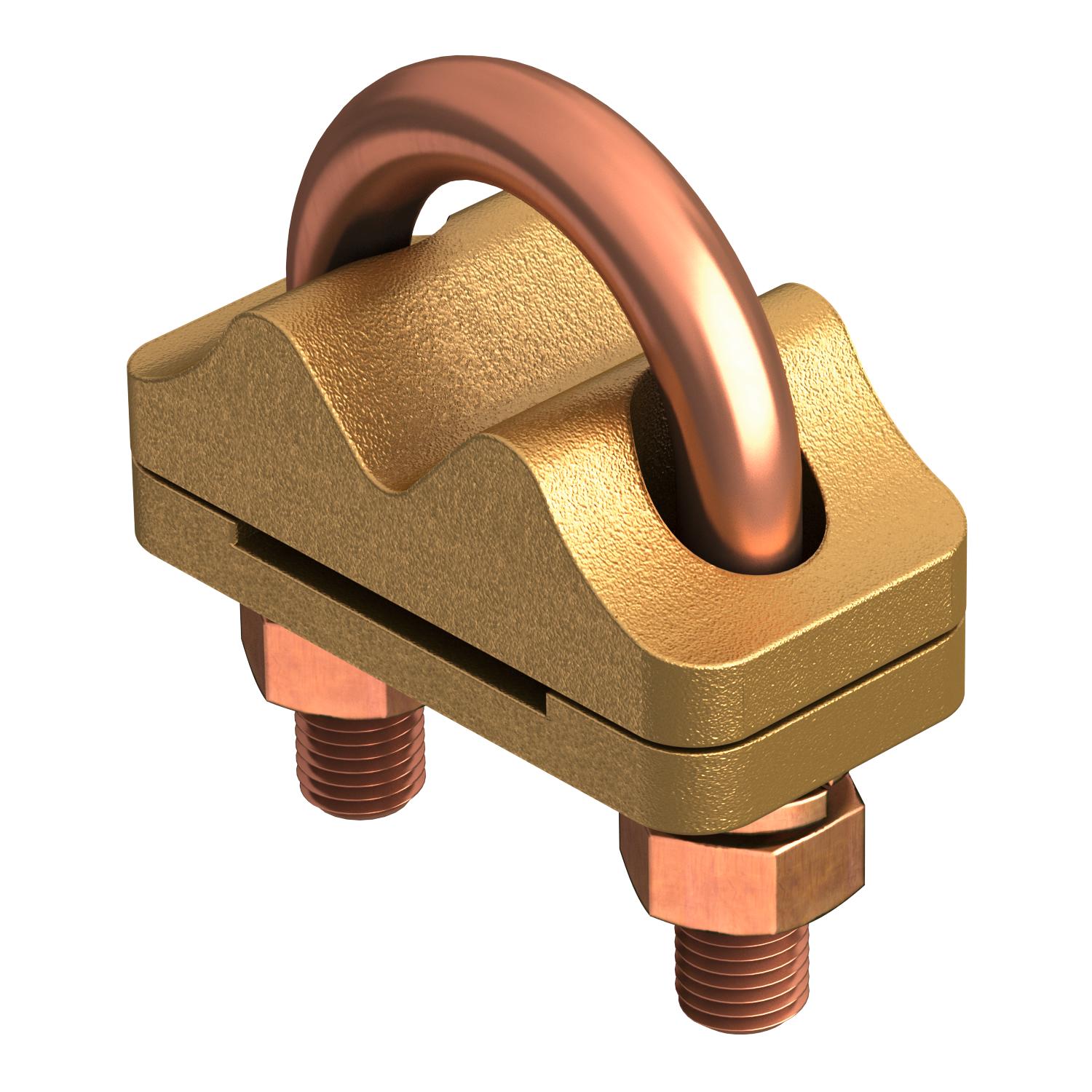

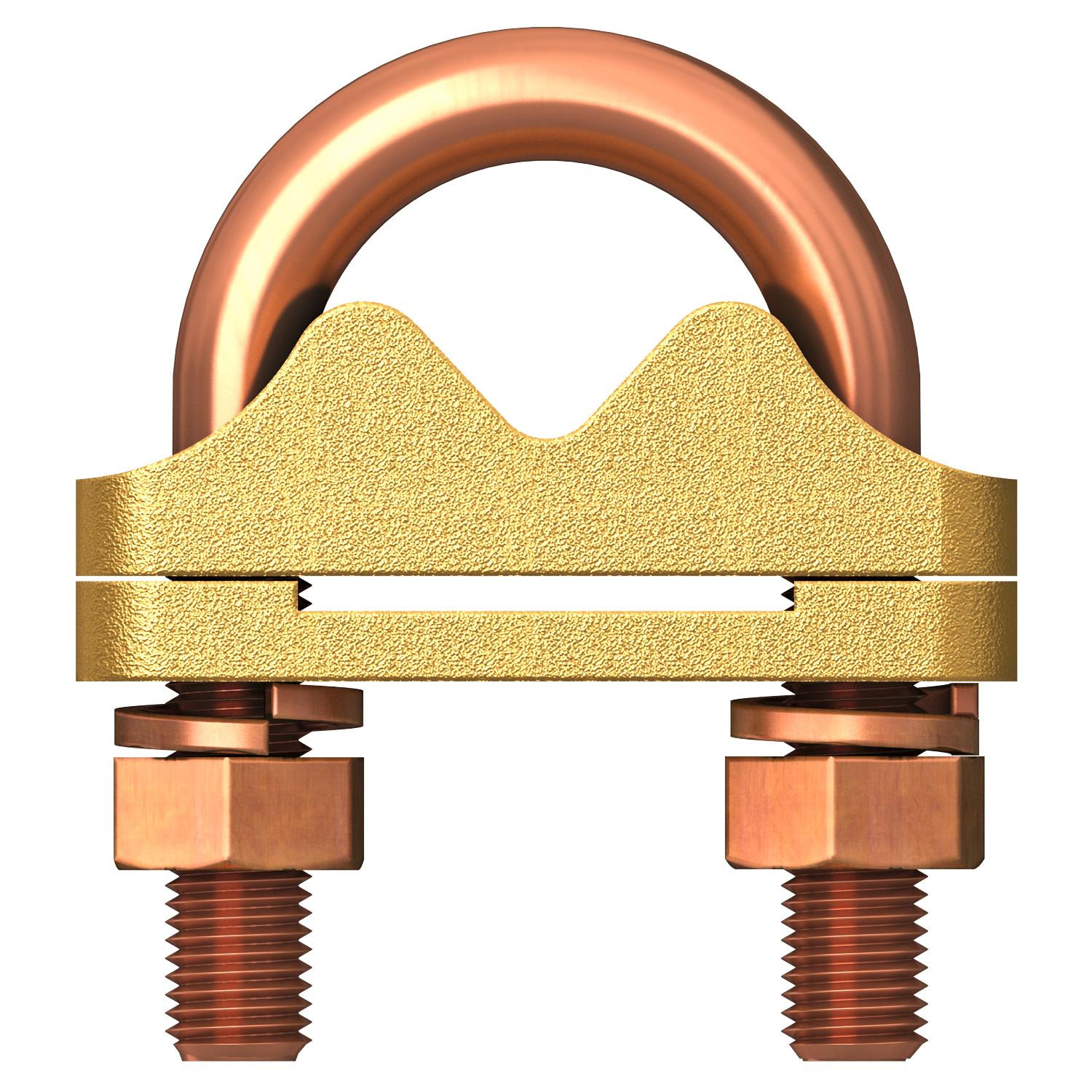

Grafico prodotto 2740 16 KL / 5001513, 187.37 kB, jpg

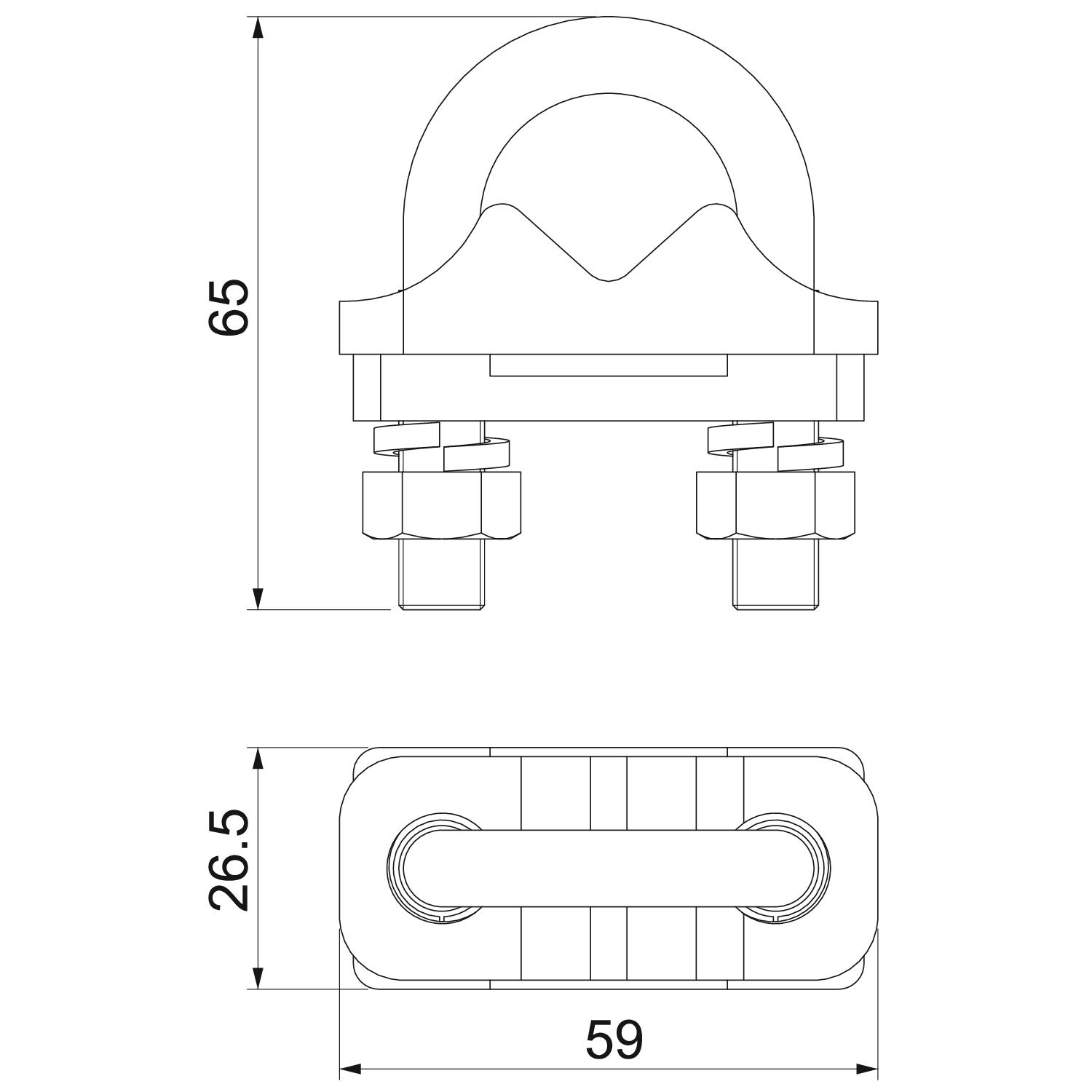

Disegno quotato 2740 16 KL / 5001513, 71.82 kB, jpg

2740 16 KL / 5001513 2740 16 KL / 5001513
