Collare di fissaggio 732 G
N. art. 1362420 | EAN 4012196599653 | ELDAS-No. 126 176 489
- Descrizione del prodotto
-
Descrizione del prodotto

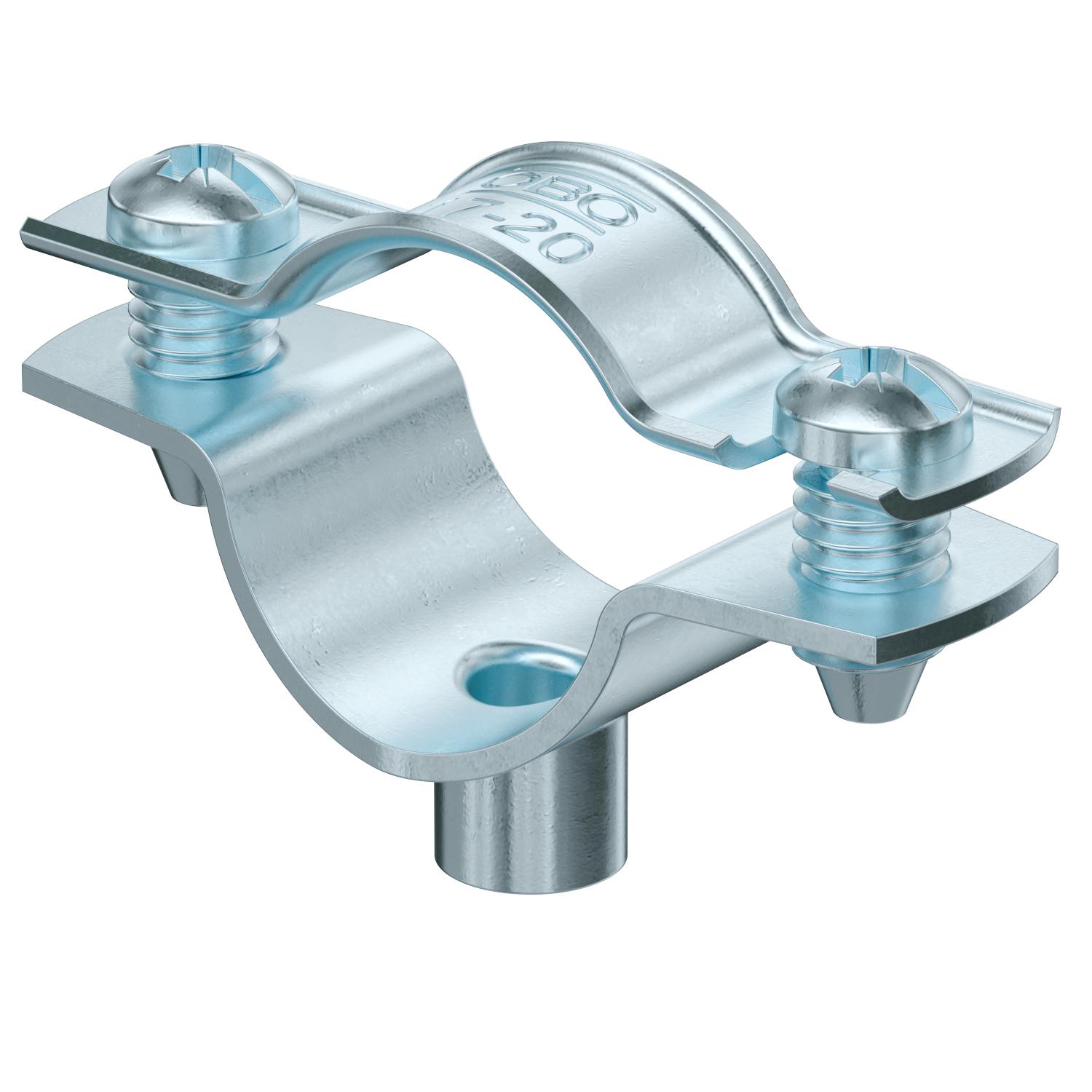

Collare di fissaggio per il montaggio di tubi e cavi a parete, soffitto e pavimento. Con elemento superiore autobloccante. Fissaggio sopra supporto con filettatura interna.
Omologazione per il mantenimento funzionale secondo la norma DIN 4102 parte 12, classi di mantenimento funzionale da E 30 a E 90.
-
- Dati tecnici
-
Dati tecnici
Adatto in zona protezione antincendio sì Capacità D max 20 mm Capacità D min. 17 mm Dimensionee 17-20mm Distanza dalla parete sì Materiale Acciaio Numero dei cavi/tubi 1 per diametro 17 - 20 Plastificato no Priva di alogeni sì Resistenti ai raggi UV sì Spessore materiale 1,25 mm Superficie zincato galvanicamente Tipo di fissaggio Attacco filettato Versione chiuso Misure

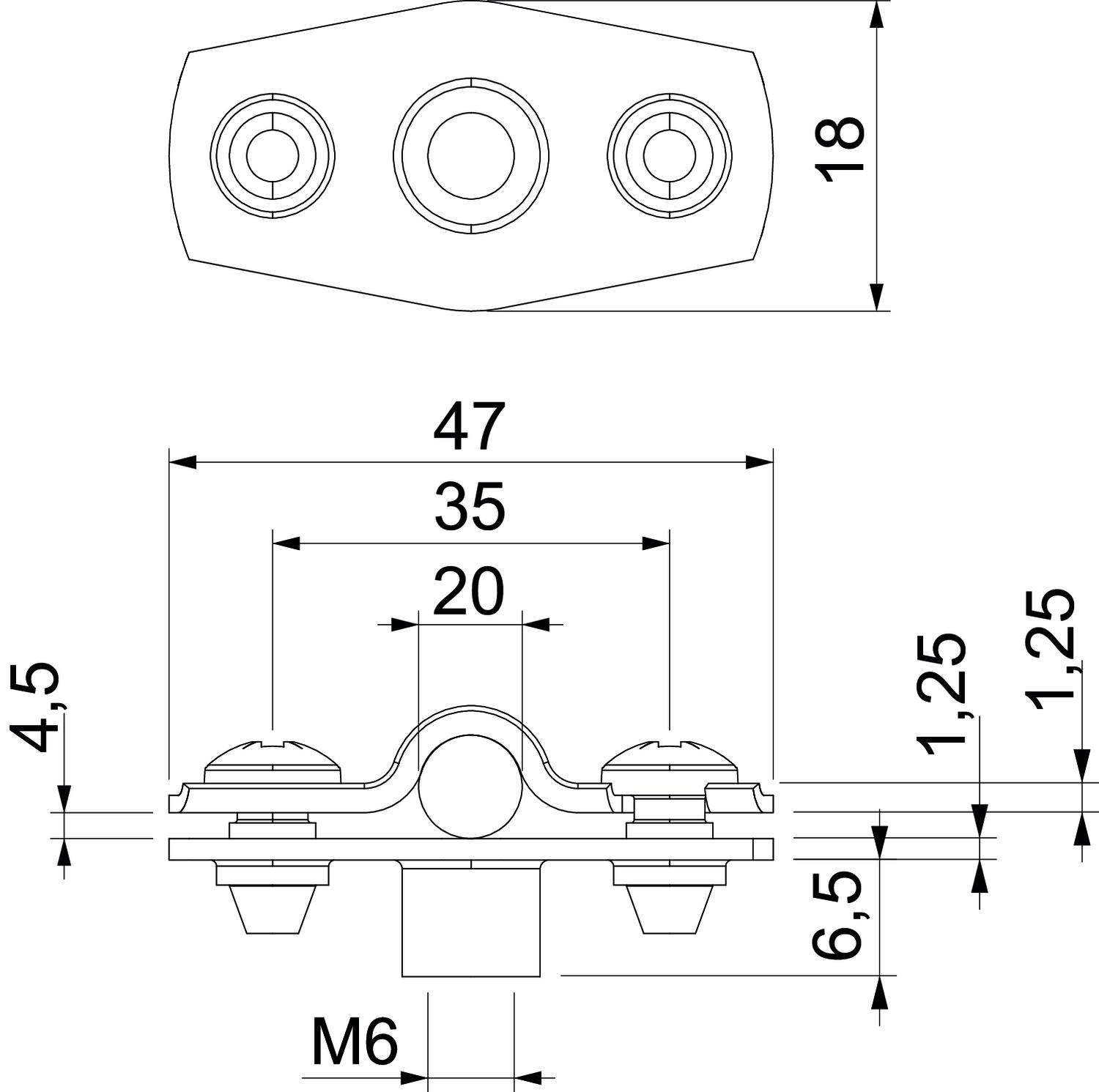

Dim. t1 (mm) 1,25 Dim. t2 (mm) 1,25 Dimensione A 47 mm Dimensione b 18 mm Dimensione B 35 mm Dimensione D 20 mm Dimensione d max. 20 mm Dimensione d min. 17 mm Dimensione H1 6,5 mm Dimensione x 4,5 mm - Tutti i tipi
-
Tutti i tipi
