- Descrizione del prodotto
-
Descrizione del prodotto

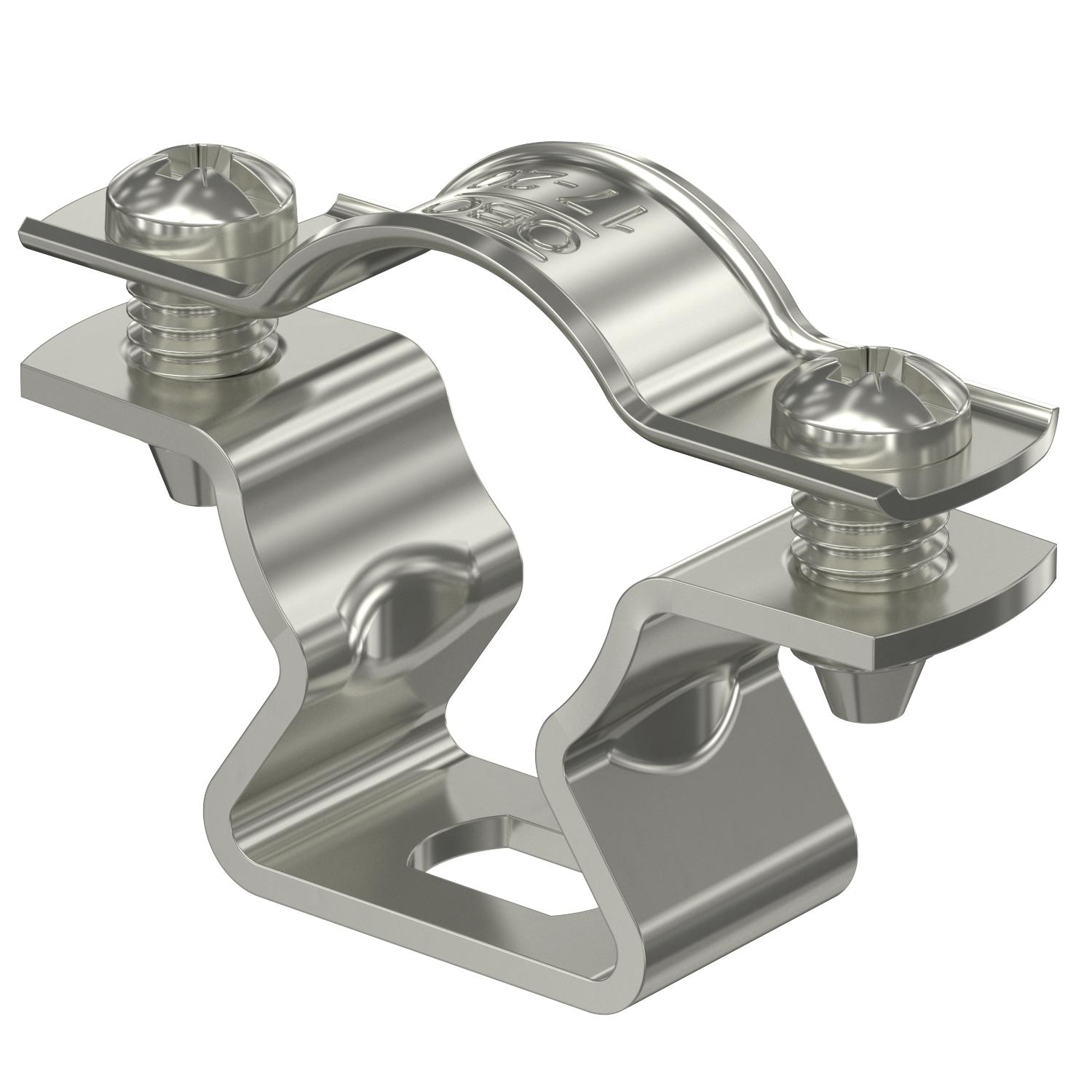

Collare di fissaggio per il montaggio di tubi e cavi a parete, soffitto e pavimento. Con elemento superiore autobloccante. Fissaggio tramite foro ovale.
Omologazione per il mantenimento funzionale secondo la norma DIN 4102 parte 12, classi di mantenimento funzionale da E 30 a E 90.
- Dati tecnici
-
Dati tecnici
Adatto in zona protezione antincendio sì Capacità D max 20 mm Capacità D min. 17 mm Dimensionee 17-20mm Distanza dalla parete sì Materiale Acciaio INOX 1.4571 Numero dei cavi/tubi 1 per diametro 17 - 20 Plastificato no Priva di alogeni sì Resistenti ai raggi UV sì Spessore materiale 1,5 mm Tipo di fissaggio Foro filettato Versione chiuso Misure

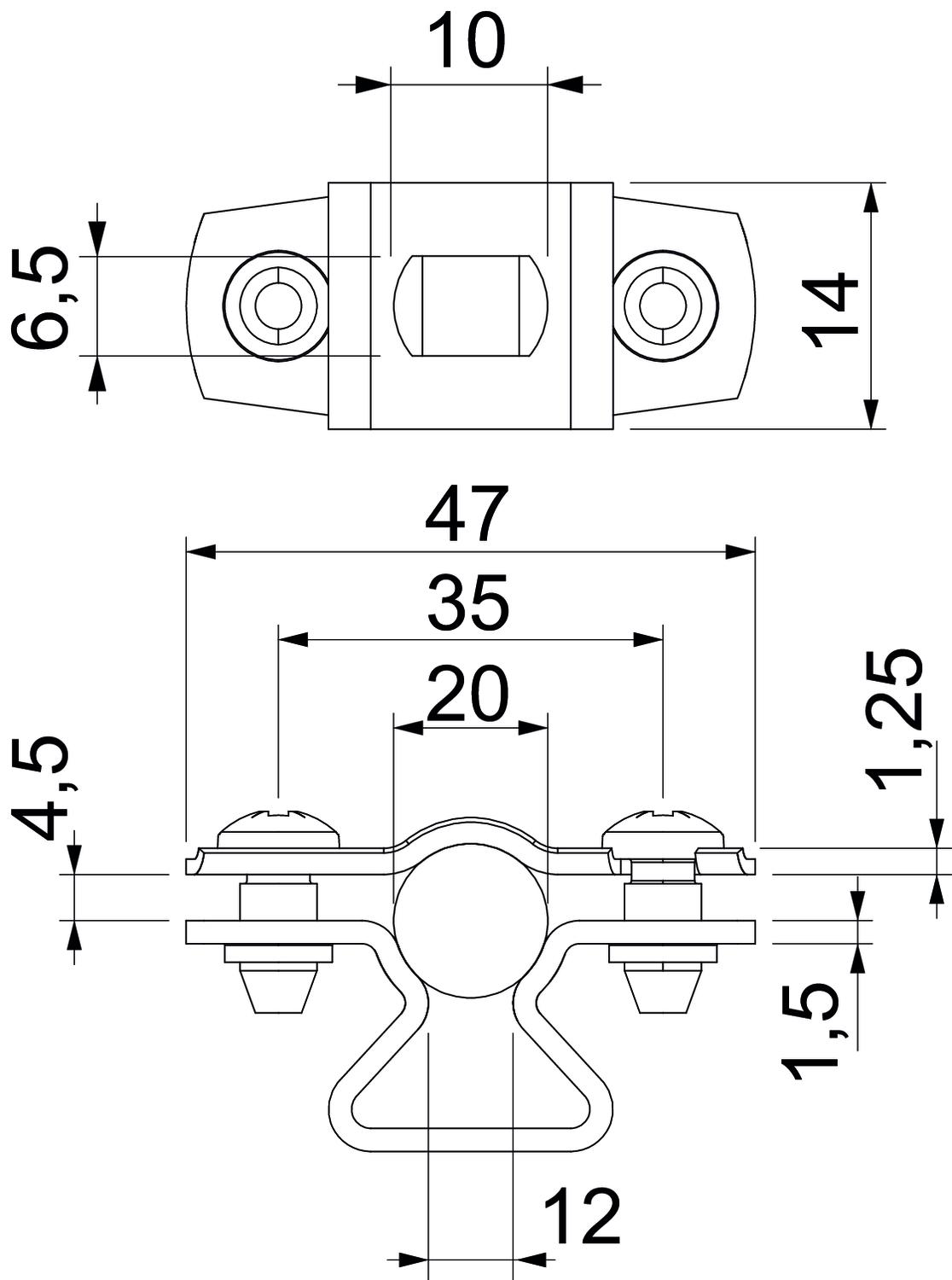

Dim. t1 (mm) 1,25 Dim. t2 (mm) 1,5 Dimensione A 47 mm Dimensione b 14 mm Dimensione B 35 mm Dimensione D 20 mm Dimensione d max. 20 mm Dimensione d min. 17 mm Dimensione L 10 mm Dimensione s 12 mm Dimensione x 4,5 mm - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica ASL 733 20 A4 / 1362914 , 0.27MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità ASL 733 20 A4 / 1362914 , 0.16MB , pdfREACH Dichiarazione di conformità ASL 733 20 A4 / 1362914 , 0.12MB , pdfRoHS Dichiarazione di conformità ASL 733 20 A4 / 1362914 , 0.12MB , pdf
