- Descrizione del prodotto
-
Descrizione del prodotto

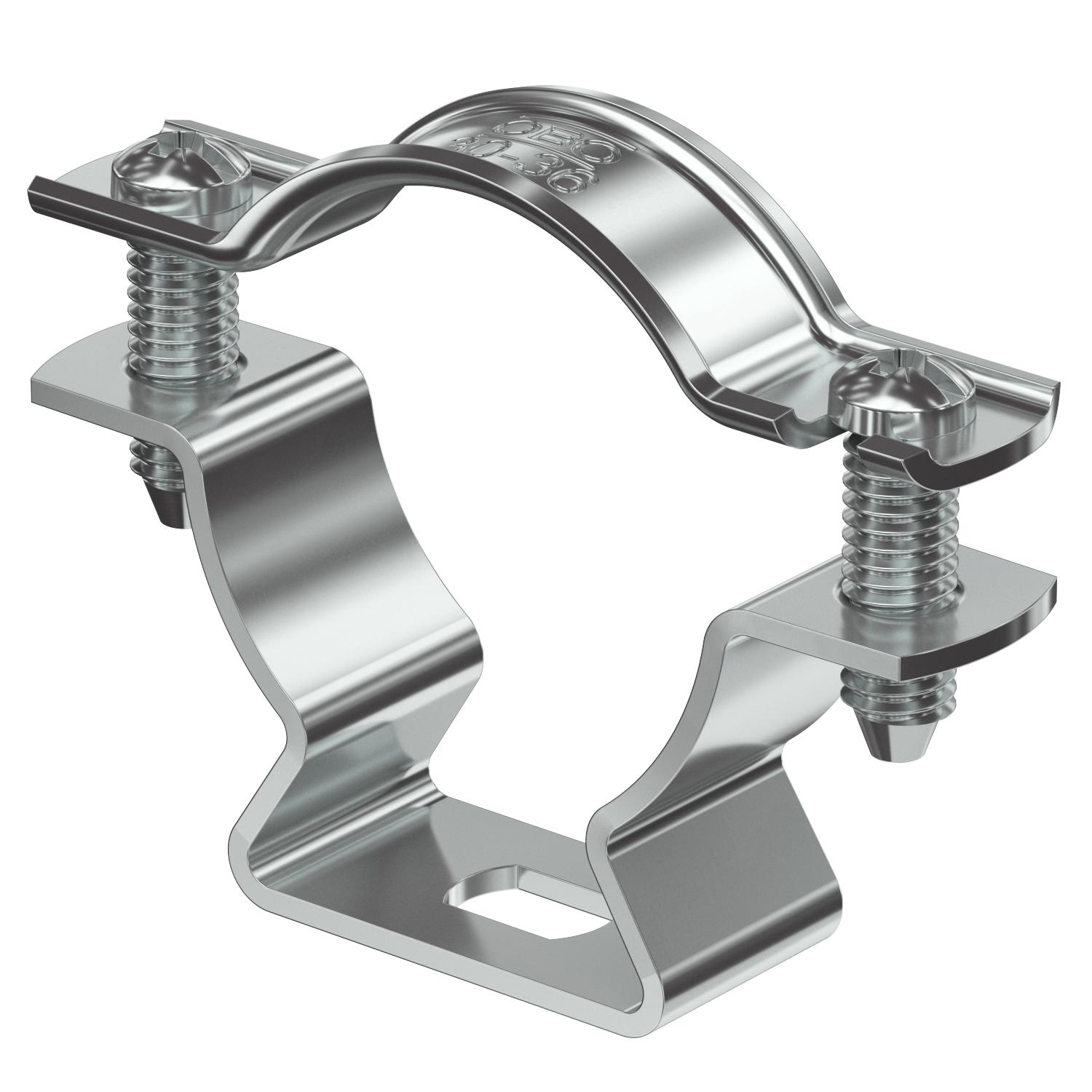

Collare di fissaggio per il montaggio di tubi e cavi a parete, soffitto e pavimento. Con elemento superiore autobloccante. Fissaggio tramite foro ovale. A partire dalla dimensione 20 dei collari idoneità per il montaggio con sparabulloni o sparachiodi.
Omologazione per il mantenimento funzionale secondo la norma DIN 4102 parte 12, classi di mantenimento funzionale da E 30 a E 90 (tranne ALU).
- Dati tecnici
-
Dati tecnici
Capacità D max 36 mm Capacità D min. 30 mm Dimensionee 30-36mm Distanza dalla parete sì Materiale Alluminio Numero dei cavi/tubi 1 per diametro 30 - 36 Plastificato no Priva di alogeni sì Resistenti ai raggi UV sì Spessore materiale 1,5 mm Tipo di fissaggio Foro filettato Versione chiuso Misure

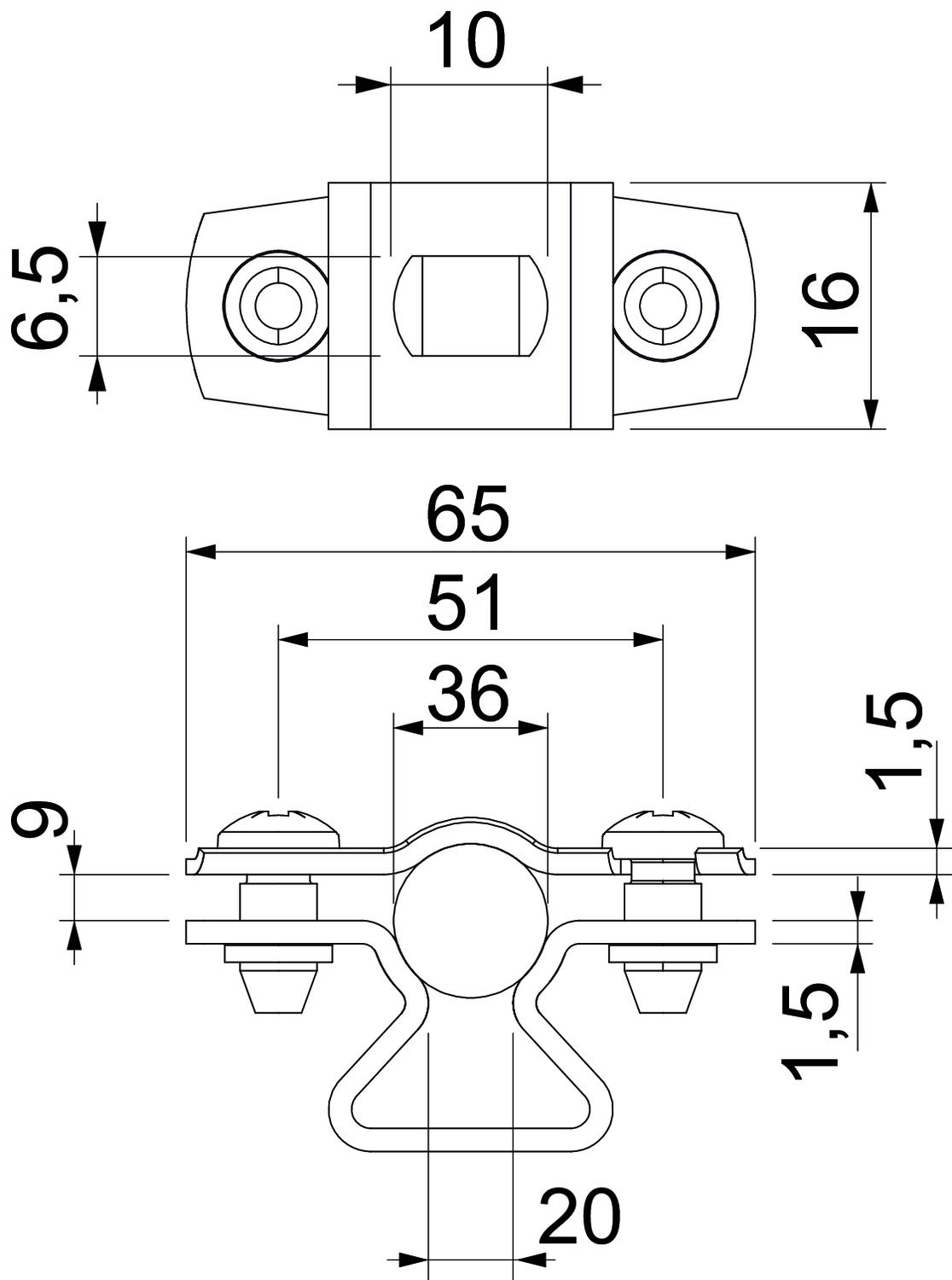

Dim. t1 (mm) 1,5 Dim. t2 (mm) 1,5 Dimensione A 65 mm Dimensione B 51 mm Dimensione b 16 mm Dimensione D 36 mm Dimensione d max. 36 mm Dimensione d min. 30 mm Dimensione L 10 mm Dimensione s 20 mm Dimensione x 9 mm - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica ASL 733 36 ALU / 1362826 , 0.21MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità ASL 733 36 ALU / 1362826 , 0.17MB , pdfREACH Dichiarazione di conformità ASL 733 36 ALU / 1362826 , 0.12MB , pdfRoHS Dichiarazione di conformità ASL 733 36 ALU / 1362826 , 0.12MB , pdf
