Collare di fissaggio 733 G
N. art. 1362764 | EAN 4012196600069 | ELDAS-No. 126 176 349
- Descrizione del prodotto
-
Descrizione del prodotto

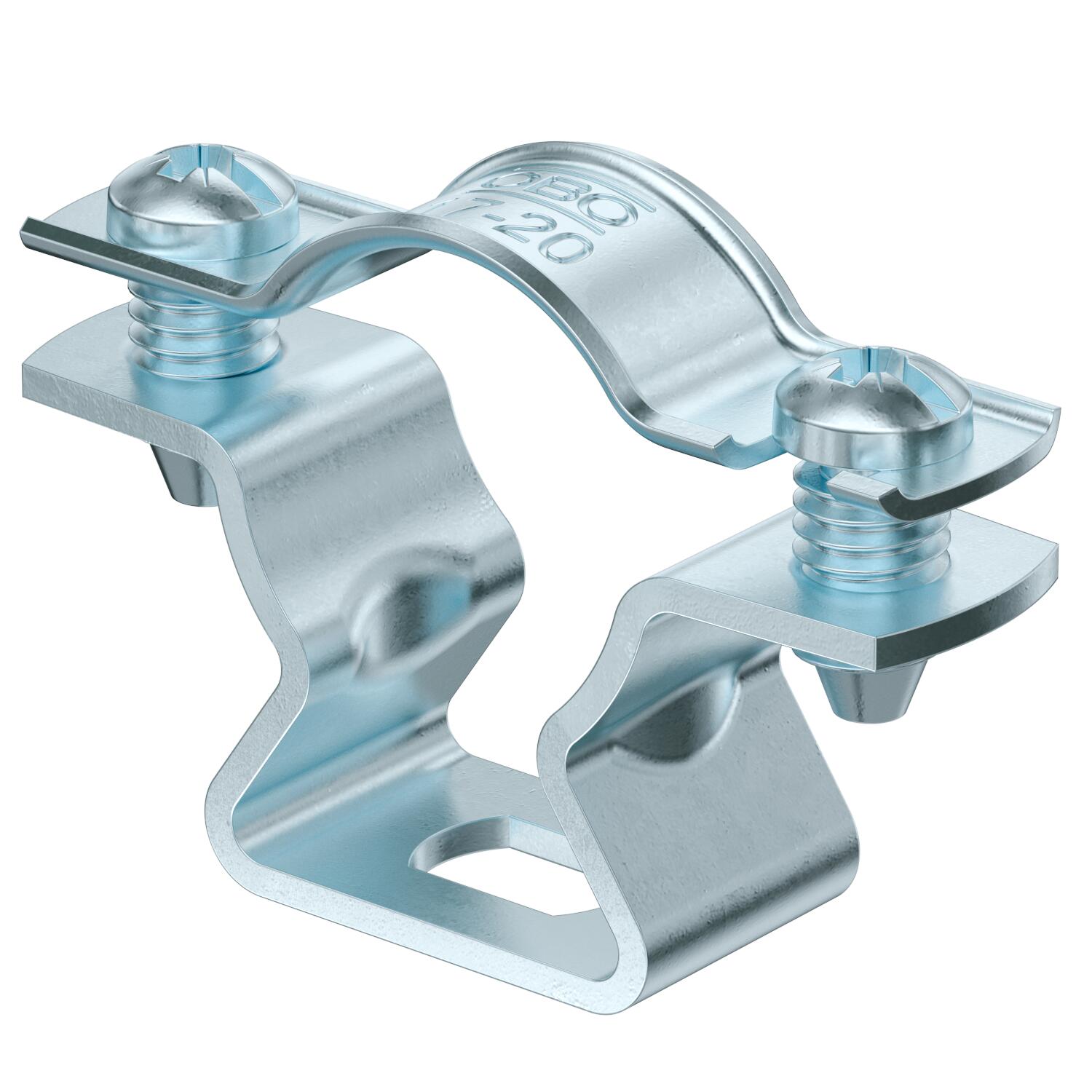

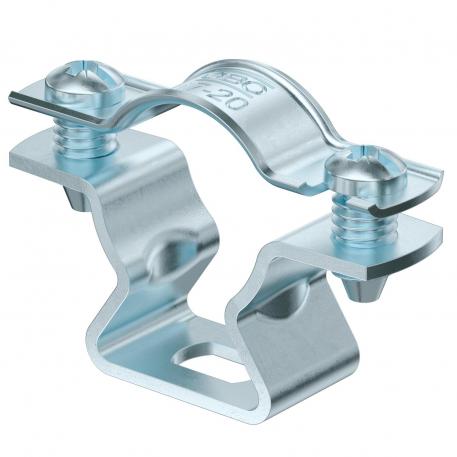

Collare di fissaggio per il montaggio di tubi e cavi a parete, soffitto e pavimento. Con elemento superiore autobloccante. Fissaggio tramite foro ovale.
Omologazione per il mantenimento funzionale secondo la norma DIN 4102 parte 12, classi di mantenimento funzionale da E 30 a E 90.
-
- Dati tecnici
-
Dati tecnici

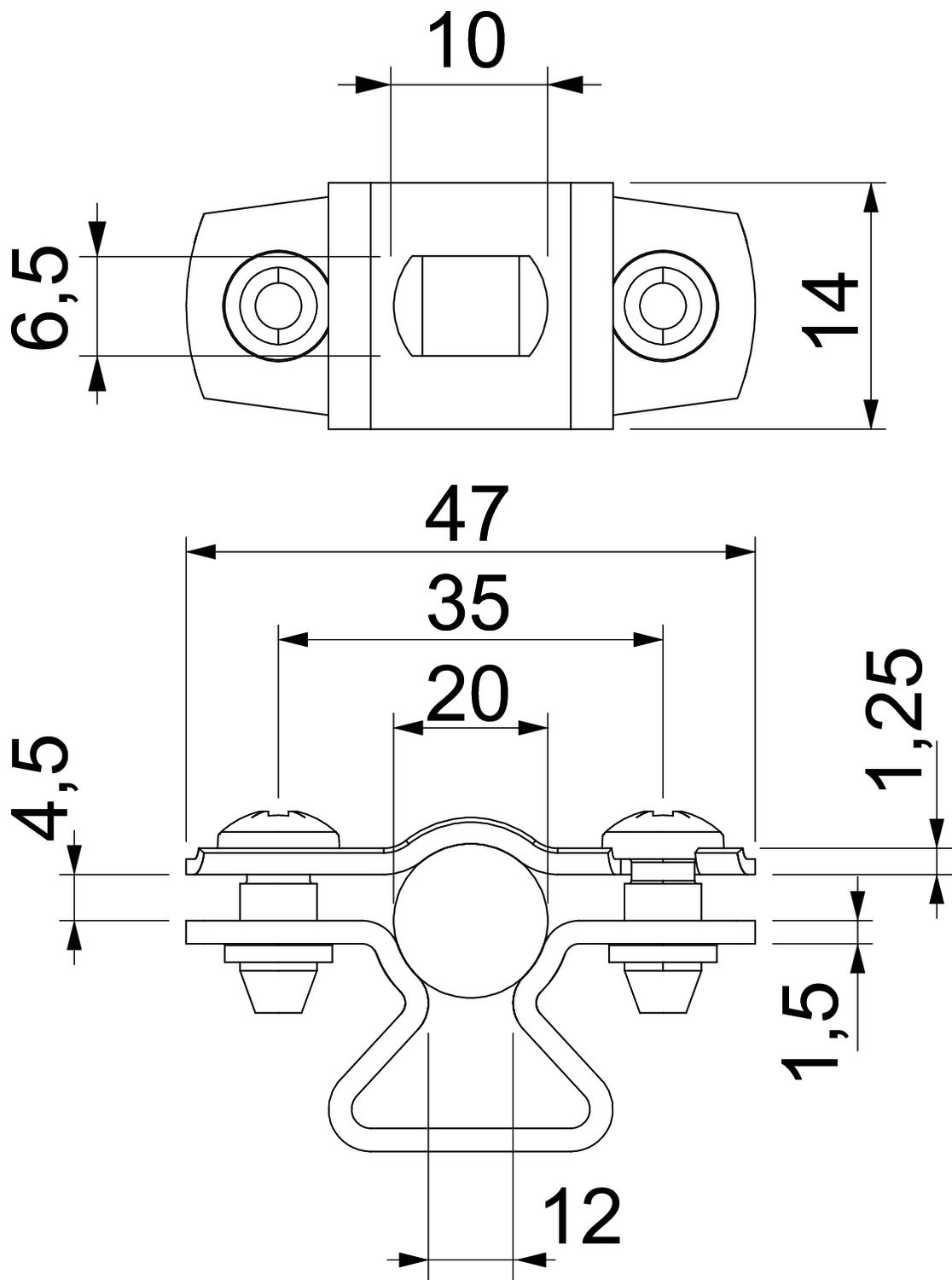

Adatto in zona protezione antincendio sì Capacità D max 20 mm Capacità D min. 17 mm Dim. t1 (mm) 1,25 Dim. t2 (mm) 1,5 Dimensione A 47 mm Dimensione B 35 mm Dimensione b 14 mm Dimensione D 20 mm Dimensione d max. 20 mm Dimensione d min. 17 mm Dimensione L 10 mm Dimensione s 12 mm Dimensione x 4,5 mm Dimensionee 17-20mm Distanza dalla parete sì Materiale Acciaio Numero dei cavi/tubi 1 per diametro 17 - 20 Plastificato no Priva di alogeni sì Resistenti ai raggi UV sì Spessore materiale 1,5 mm Superficie zincato galvanicamente Tipo di fissaggio Foro filettato Versione chiuso - Tutti i tipi
-
Tutti i tipi
