Collare di fissaggio 733 G

N. art. 1362784 | EAN 4012196600113 | ELDAS-No. 126 176 399

1,5 mm
Acciaio
zincato galvanicamente
Descrizione del prodotto

Descrizione del prodotto

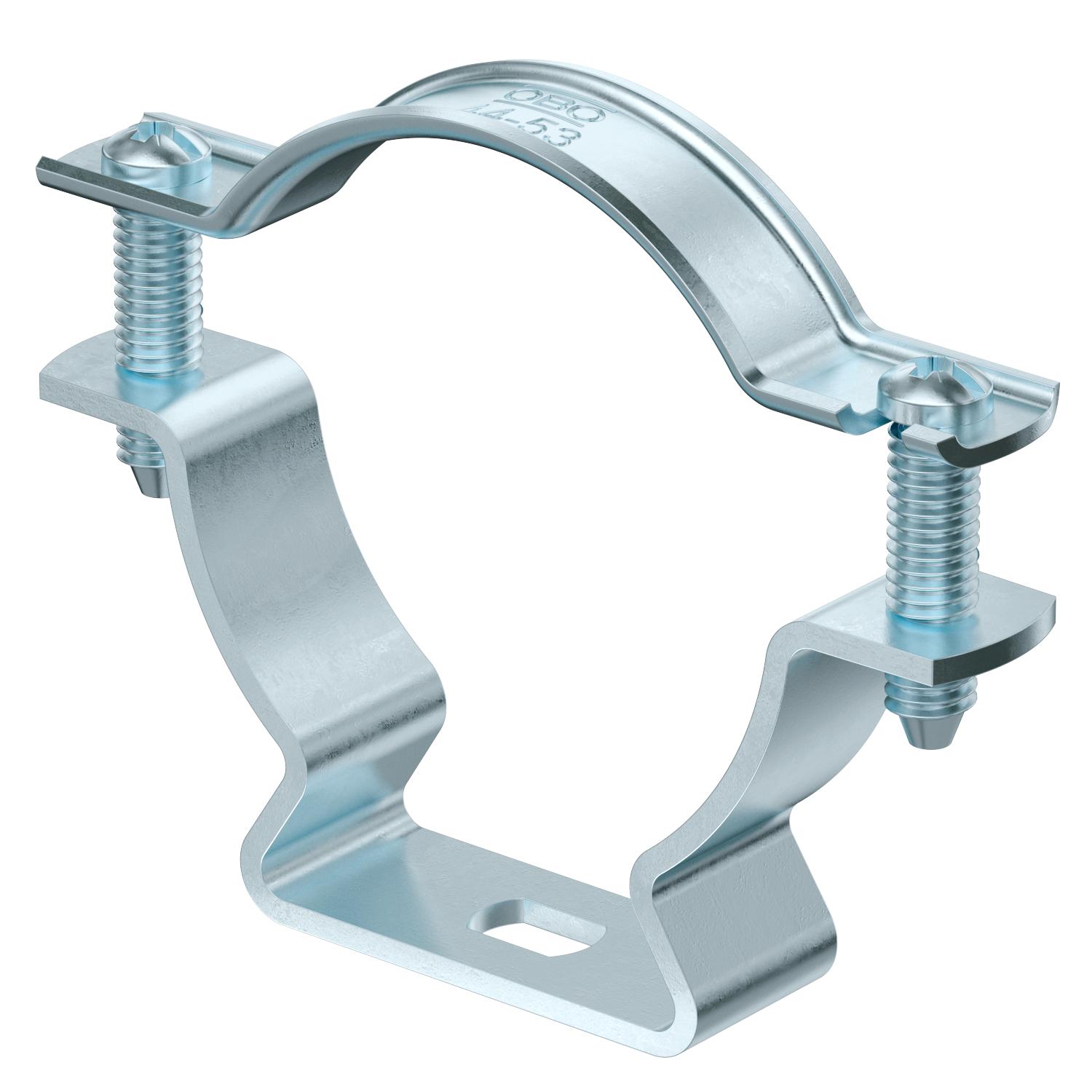

Collare di fissaggio per il montaggio di tubi e cavi a parete, soffitto e pavimento. Con elemento superiore autobloccante. Fissaggio tramite foro ovale.

Omologazione per il mantenimento funzionale secondo la norma DIN 4102 parte 12, classi di mantenimento funzionale da E 30 a E 90.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
  • Classe di mantenimento funzionale E30
  • Function maintenance class E60
  • Classe di mantenimento funzionale E90
Dati tecnici

Dati tecnici

Adatto in zona protezione antincendio
Capacità D max 53 mm
Capacità D min. 44 mm

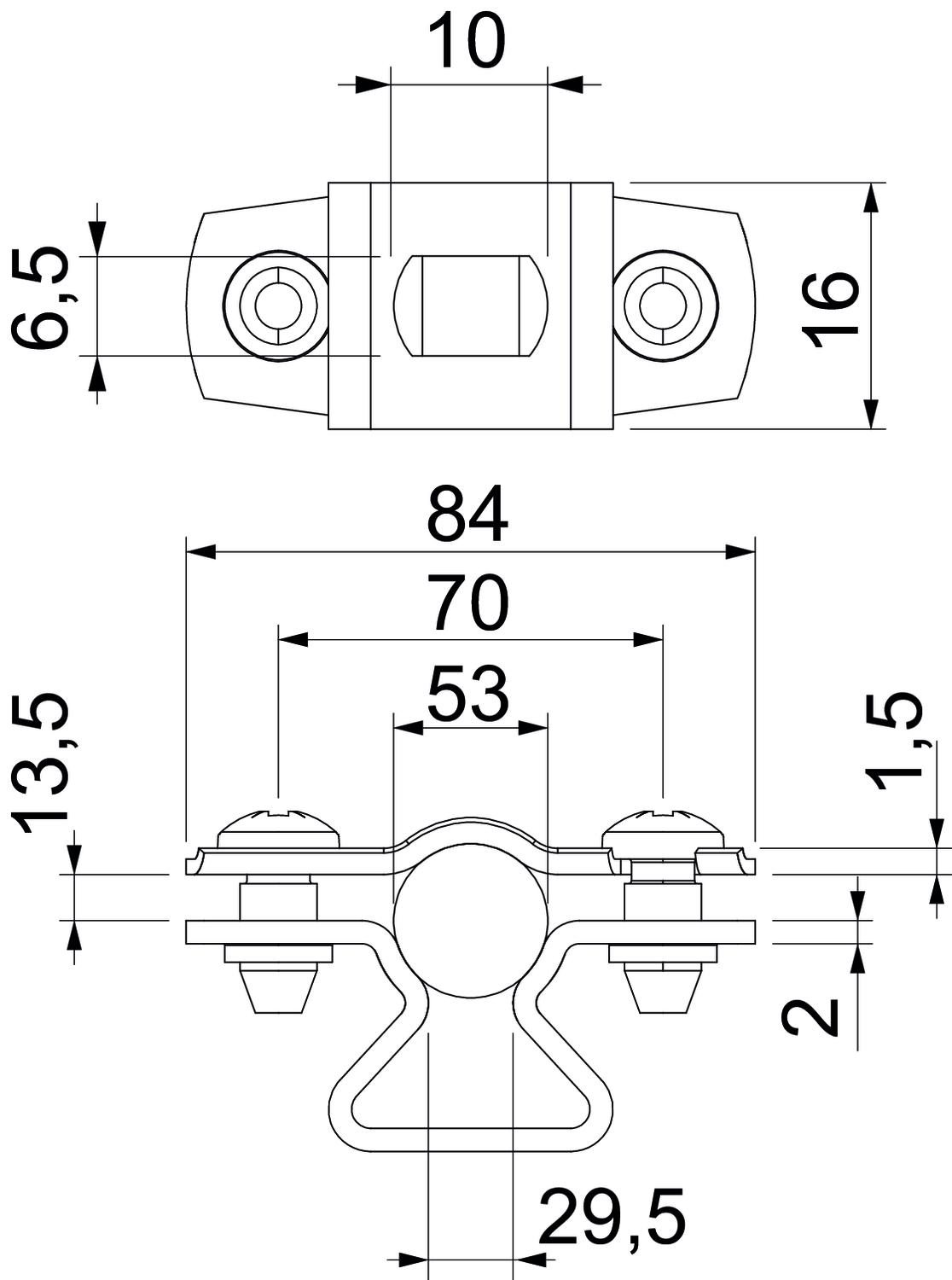

Dim. t1 (mm) 1,5
Dim. t2 (mm) 2
Dimensione A 84 mm
Dimensione B 70 mm
Dimensione b 16 mm
Dimensione D 53 mm
Dimensione d max. 53 mm
Dimensione d min. 44 mm
Dimensione L 10 mm
Dimensione s 29,5 mm
Dimensione x 13,5 mm
Dimensionee 44-53mm
Distanza dalla parete
Materiale Acciaio
Numero dei cavi/tubi 1
per diametro 44 - 53
Plastificato no
Priva di alogeni
Resistenti ai raggi UV
Spessore materiale 1,5 mm
Superficie zincato galvanicamente
Tipo di fissaggio Foro filettato
Versione chiuso
Tutti i tipi

Tutti i tipi

Tipo Spessore materiale Capacità D min. Capacità D max Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
ASL 733 10 G 1,5 mm 8 mm 10 mm Acciaio zincato galvanicamente 126 176 309 1362754
25 pz 141,66 CHF Prezzo / 100 pz
ASL 733 12 G 1,5 mm 10 mm 12 mm Acciaio zincato galvanicamente 126 176 319 1362756
25 pz 148,44 CHF Prezzo / 100 pz
ASL 733 14 G 1,5 mm 12 mm 14 mm Acciaio zincato galvanicamente 126 176 329 1362758
25 pz 153,49 CHF Prezzo / 100 pz
ASL 733 17 G 1,5 mm 14 mm 17 mm Acciaio zincato galvanicamente 126 176 339 1362762
25 pz 156,15 CHF Prezzo / 100 pz
ASL 733 20 G 1,5 mm 17 mm 20 mm Acciaio zincato galvanicamente 126 176 349 1362764
25 pz 168,43 CHF Prezzo / 100 pz
ASL 733 25 G 1,5 mm 20 mm 25 mm Acciaio zincato galvanicamente 126 176 359 1362768
25 pz 177,83 CHF Prezzo / 100 pz
ASL 733 30 G 1,5 mm 25 mm 30 mm Acciaio zincato galvanicamente 126 176 369 1362772
20 pz 199,55 CHF Prezzo / 100 pz
ASL 733 36 G 1,5 mm 30 mm 36 mm Acciaio zincato galvanicamente 126 176 379 1362776
20 pz 222,04 CHF Prezzo / 100 pz
ASL 733 44 G 1,5 mm 36 mm 44 mm Acciaio zincato galvanicamente 126 176 389 1362780
20 pz 244,85 CHF Prezzo / 100 pz
ASL 733 53 G 1,5 mm 44 mm 53 mm Acciaio zincato galvanicamente 126 176 399 1362784
20 pz 372,17 CHF Prezzo / 100 pz
ASL 733 63 G 1,5 mm 53 mm 63 mm Acciaio zincato galvanicamente 126 176 409 1362788
20 pz 384,55 CHF Prezzo / 100 pz
