Colonna tipo ISSRM45F
N. art. 6290095 | EAN 4012195459095
- Descrizione del prodotto
-
Descrizione del prodotto

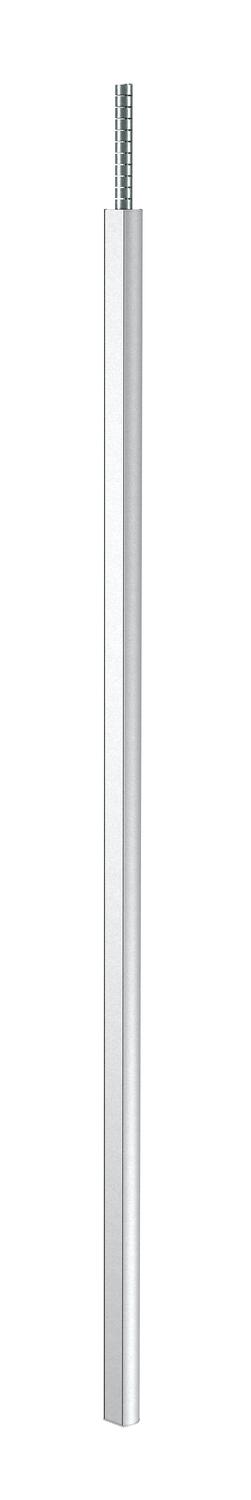

Colonna per installazione in alluminio ISS con tubo flessibile in direzione del soffitto e un'apertura di sistema di 45 mm.
Set costituito da:
1 colonna ad una via con tubo flessibile verso il soffito
lunghezza complessiva: 2300 mm
1 tubo flessibile, lunghezza: 1500 mm
1 parte superiore in alluminio lunghezza: 2300 mm
Il design della colonna per installazione ISS è definito da un profilato in alluminio dalla linea molto slanciata e arrotondata che nella zona frontale mostra la parte superiore liscia del canale di incasso apparecchi della serie Rapid 45. L'apertura del sistema da 45 mm è predisposta per l'installazione diretta degli interruttori e delle prese Modul 45®.
La piastra a pavimento come base tipo SFISSF e la connessione per tubo flessibile al soffitto tipo SAISSF devono essere ordinati separatamente (vedere l'articoli seguenti).
-
- Dati tecnici
-
Dati tecnici
Colore bianco; RAL 9010 Compensazione altezza max 1500 mm Dimensionee 2300x70x59 Entrata cavo sopra Forma colonna tondo Larghezza della parte superiore 45 mm Materiale Alluminio Montaggio a pavimento sì Montaggio a soffitto sì Numero delle vie 1 St. Numero di parti superiori applicabili 1 Precablato no Priva di alogeni sì Profilo continuo sì Regolabile sì Spostabile sì Tipo di fissaggio Base Versione unilaterale Misure

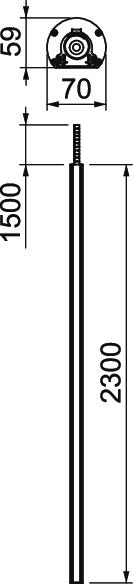

Altezza 59 mm Altezza colonna max 3800 mm Altezza colonna min. 2300 mm Larghezza 70 mm Lughezza. 2300 mm - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.

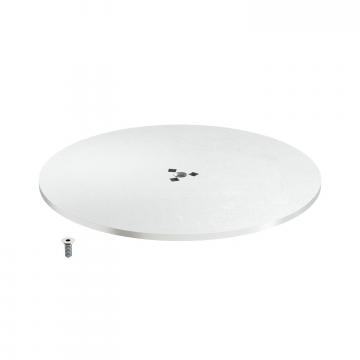

Base
SFISSFRW 6290196 1 pz 210,29 CHF Prezzo / 1 pz
Attacco tubo flessibile
SAISSF 6290198 1 pz 25,37 CHF Prezzo / 1 pz
Pannello da soffitto
DAB-F RW 6290269 1 pz 35,40 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Separatore per canali WDK, altezza canale 40 mm
2371 40 127 348 139 6023096 2 m 7,79 CHF Prezzo / 1 m - Download
-
Scheda tecnica ISSRM45FRW / 6290095 , 0.26MB , pdfDichiarazione di conformità ISSRM45FRW / 6290095 , 0.16MB , pdfDichiarazione di conformità UK ISSRM45FRW / 6290095 , 0.14MB , pdfIstruzioni di montaggio Istruzioni di montaggio ISSRM45F , 0.29MB , pdf
