Connettore diagonale per tondi A4 Rd 8-10

morepic-1

morepic-2

Connettore diagonale per tondi A4

N. art. 5313012 | EAN 4012196428151

N. art. / Tipo

Accoppiamento	Rd 8-10 mm

Descrizione del prodotto

Descrizione del prodotto

• conforme ai requisiti VDE 0185-305-3 (IEC/ EN 62305-3)
• per il collegamento di conduttori tondi 8-10 mm
• montato con 2 viti a testa tonda M10 x 30 e 2 dadi esagonali M10

Dati tecnici

Dati tecnici

Accoppiamento	Rd 8-10 mm
Adatto per collegamento	Tondo Rd 8-10 / Rd 8-10
Capacità di portata della corrente da fulmine	H/100 kA
Dimensione A	101 mm
Dimensionee	RD 8-10
Materiale	Acciaio INOX 1.4401

Piastra intermedia	no
Range di serraggio max	10 mm
Range di serraggio min.	8 mm
Tipo di Giunto	Elementi di giunzione
Tipo di vite di fissaggio	Vite a testa tonda

Tutti i tipi

Tutti i tipi

Tipo	Accoppiamento	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
2760 S8 V4A	Rd 8-10 mm	5313012	pz	3600 pz	1.437,52 CHF Prezzo / 100 pz
2760 8-10 V4A	Rd 8-10 mm	5313013	pz	25 pz	1.719,31 CHF Prezzo / 100 pz

Download

Scheda tecnica 2760 S8 V4A / 5313012 , 0.17MB , pdf

Manuale Guida di protezione da fulmini , 2.10MB , pdf

Manuale Guida per Sistemi di messa a terra , 2.10MB , pdf

Catalogo Messa a terra ed equipotenzializzazione , 16.24MB , pdf

Dichiarazione di conformità UE 2760 S8 V4A / 5313012 , 0.06MB , pdf

Download

Guida alla scelta Guida alla selezione per dispersori ad anello e di fondazione secondo DIN 18014 , 0.19MB , pdf

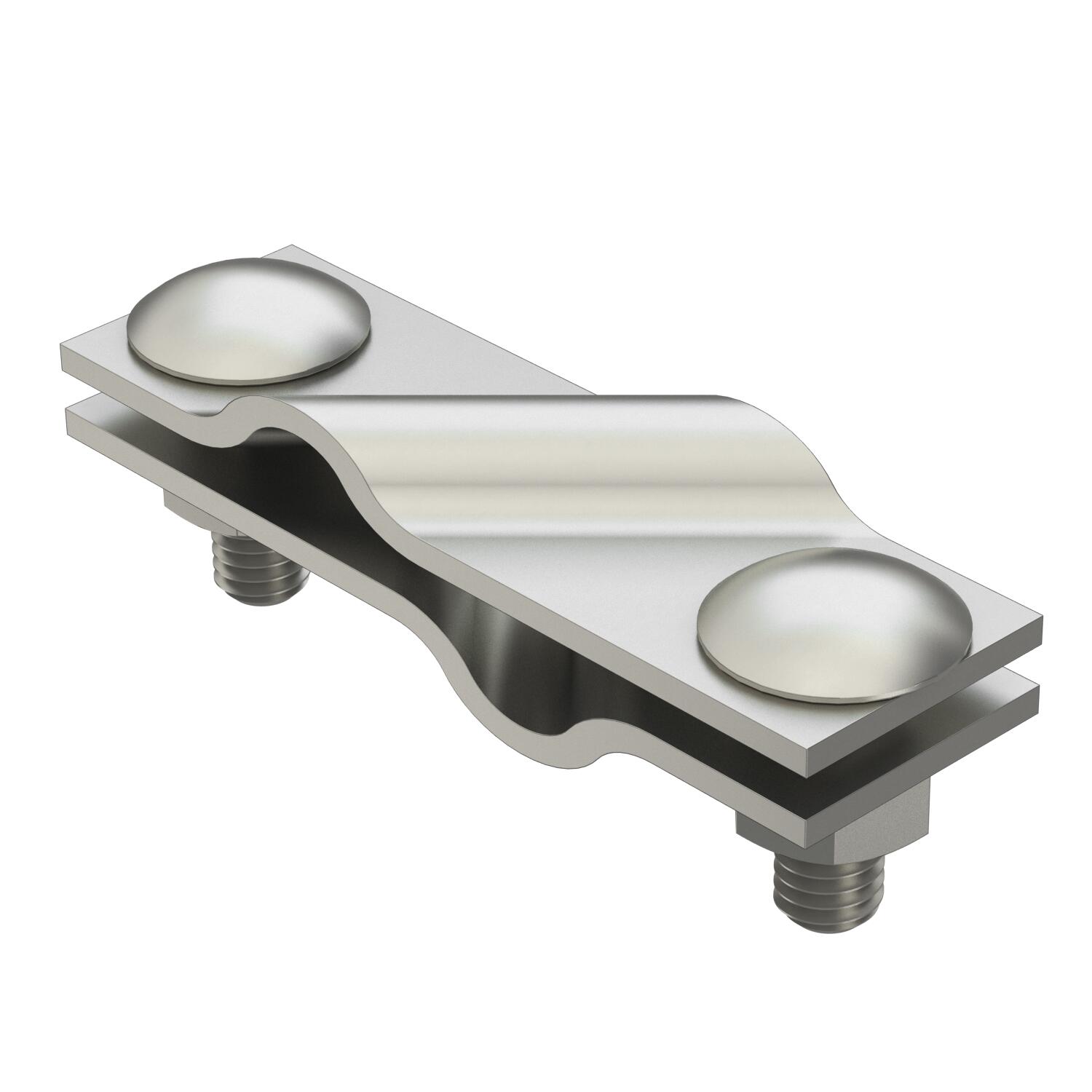

Grafico prodotto 2760 S8 V4A / 5313012, 65.41 kB, jpg

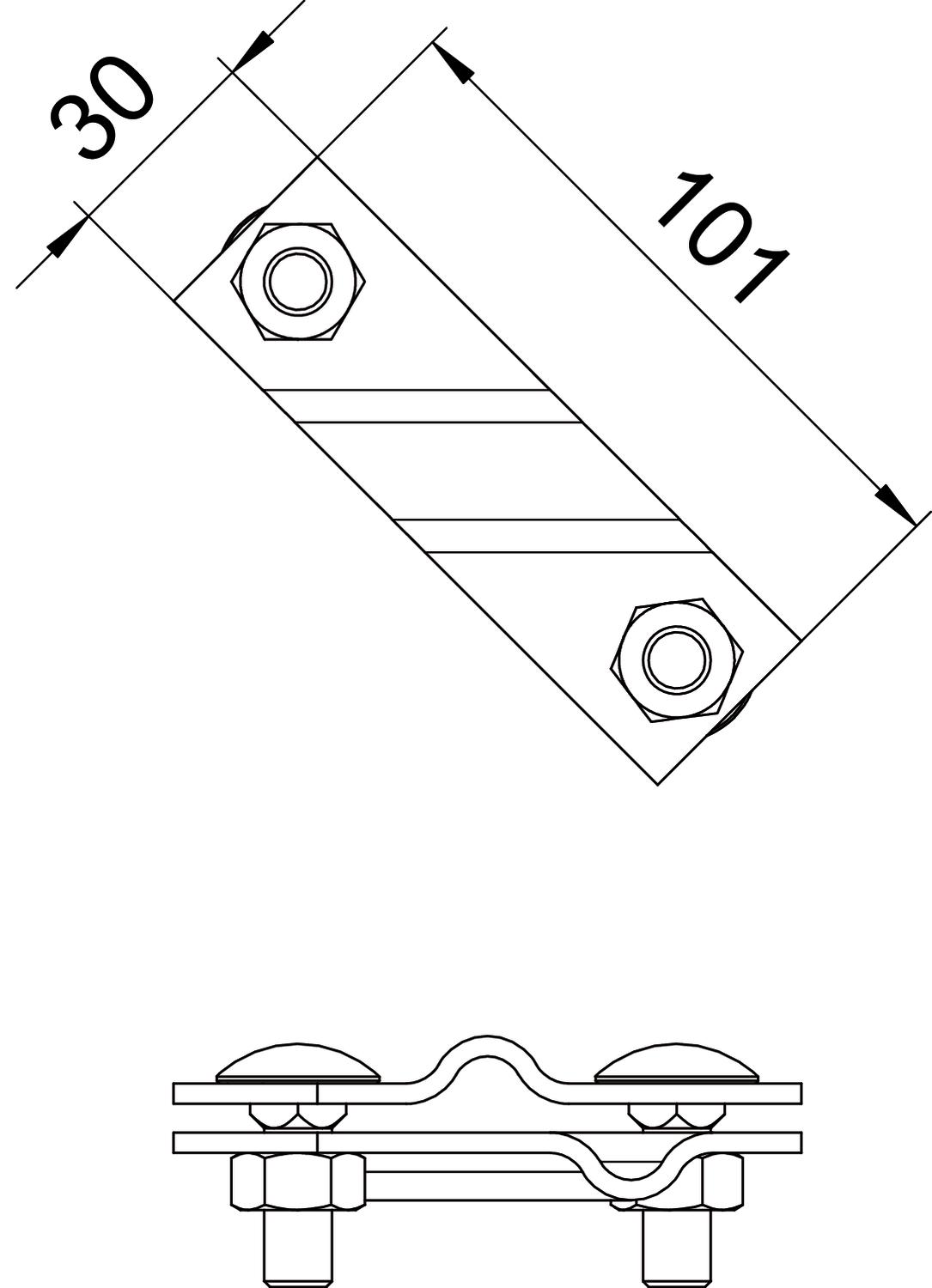

Disegno quotato 2760 S8 V4A / 5313012, 75.10 kB, jpg

2760 S8 V4A / 5313012 2760 S8 V4A / 5313012
