Connettore multifunzionale FS
N. art. 6225756 | EAN 4012196443376 | ELDAS-No. 127 098 239
- Descrizione del prodotto
-

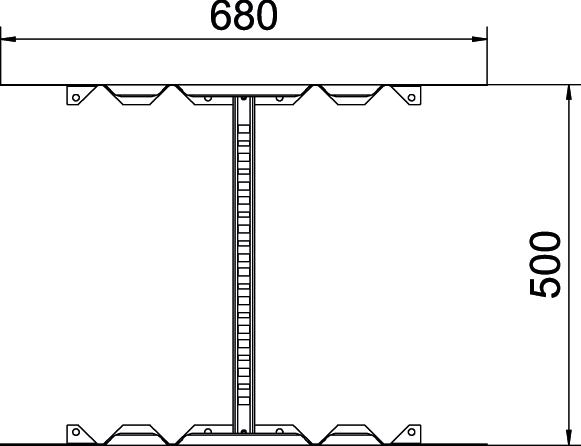

Descrizione del prodottoConnettore multifunzionale per il collegamento di passerelle con un bordo di altezza di 110 mm. È possibile creare riduzioni simmetriche e asimmetriche, curve di 0-60° e derivazioni.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Adatto per passerelle no Adatto per passerelle grigliate no Adatto per passerelle portacavi sì Adatto per sistemi portacavi con altezza pari a 110 mm Adatto per sistemi portacavi con larghezza pari a max 500 mm Adatto per sistemi portacavi con larghezza pari a min. 500 mm Altezza 110 mm Colore zinco Dimensione B 500 mm Dimensionee 110x500 Giunto snodato orizzontale no Giunto snodato verticale no Larghezza 500 mm Lughezza. 680 mm Mantenimento funzionale no Materiale Acciaio Spessore lamiera 1,5 mm Superficie zincato in continuo Tipo di collegamento Connettore a vite Versione Giunto lineare e angolare - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica LMFV 1150 FS / 6225756 , 0.19MB , pdfDichiarazione di conformità UE LMFV 1150 FS / 6225756 , 0.16MB , pdfDichiarazione di conformità UK LMFV 1150 FS / 6225756 , 0.09MB , pdfREACH Dichiarazione di conformità LMFV 1150 FS / 6225756 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
