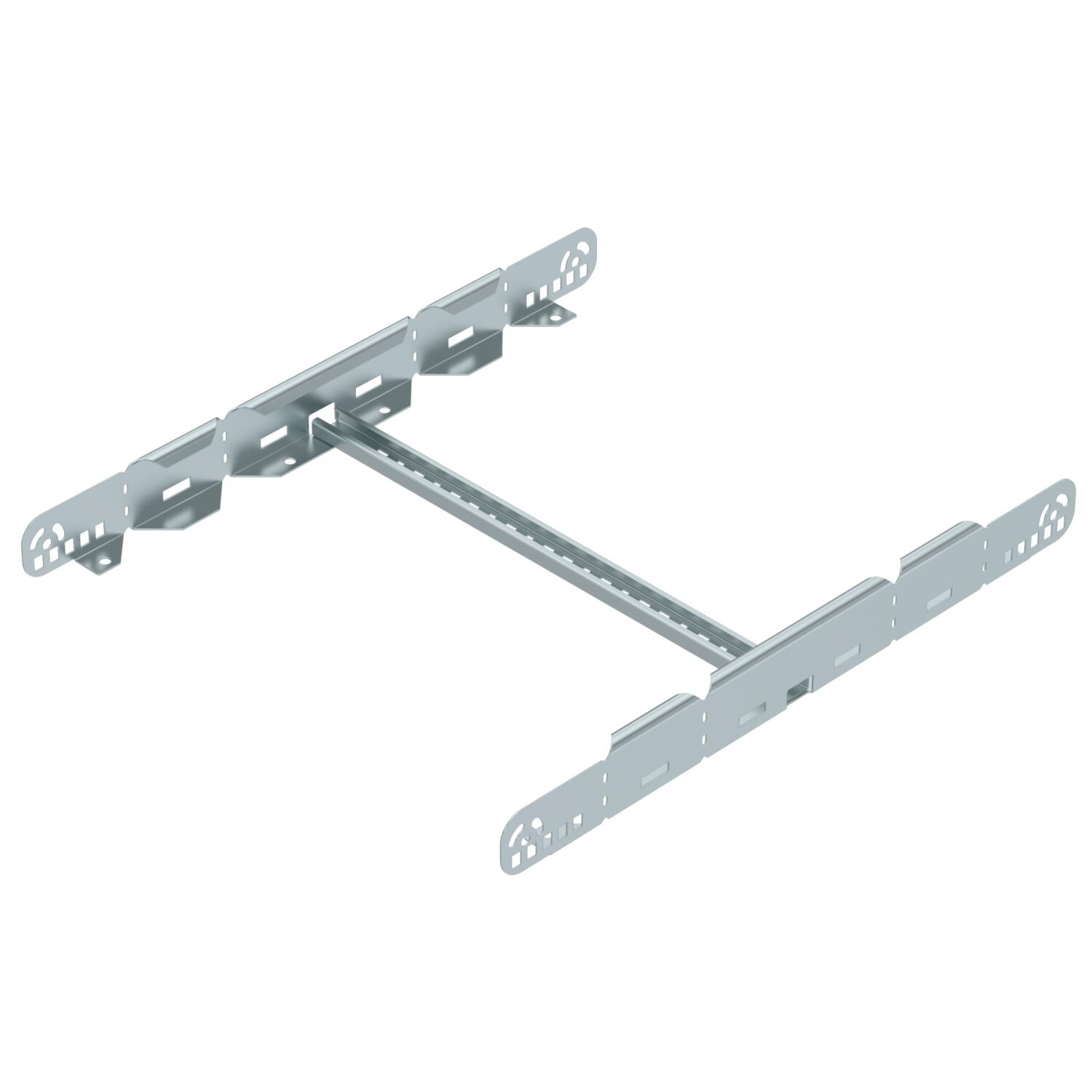

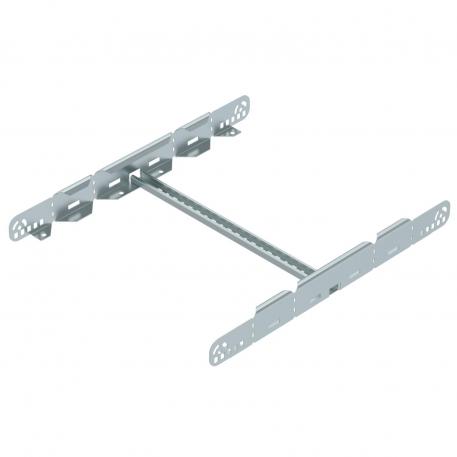

Connettore multifunzionale FS
N. art. 6225716 | EAN 4012196443277 | ELDAS-No. 127 098 139
- Descrizione del prodotto
-
Descrizione del prodotto
Connettore multifunzionale per il collegamento di passerelle con un bordo di altezza di 60mm. È possibile creare riduzioni simmetriche e asimmetriche, curve di 0-60° e derivazioni.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Adatto per passerelle no Adatto per passerelle grigliate no Adatto per passerelle portacavi sì Adatto per sistemi portacavi con altezza pari a 60 mm Adatto per sistemi portacavi con larghezza pari a max 500 mm Adatto per sistemi portacavi con larghezza pari a min. 500 mm Dimensionee 60x500 Giunto snodato orizzontale no Giunto snodato verticale no Mantenimento funzionale no Materiale Acciaio Spessore lamiera 1,5 mm Superficie zincato in continuo Tipo di collegamento Connettore a vite Versione Giunto lineare e angolare Misure

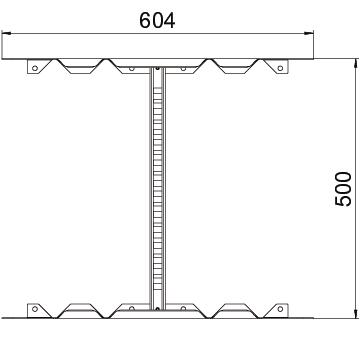

Altezza 60 mm Dimensione B 500 mm Larghezza 500 mm Lughezza. 604 mm - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica LMFV 650 FS / 6225716 , 0.21MB , pdfDichiarazione di conformità LMFV 650 FS / 6225716 , 0.16MB , pdfDichiarazione di conformità UK LMFV 650 FS / 6225716 , 0.09MB , pdfREACH Dichiarazione di conformità LMFV 650 FS / 6225716 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
