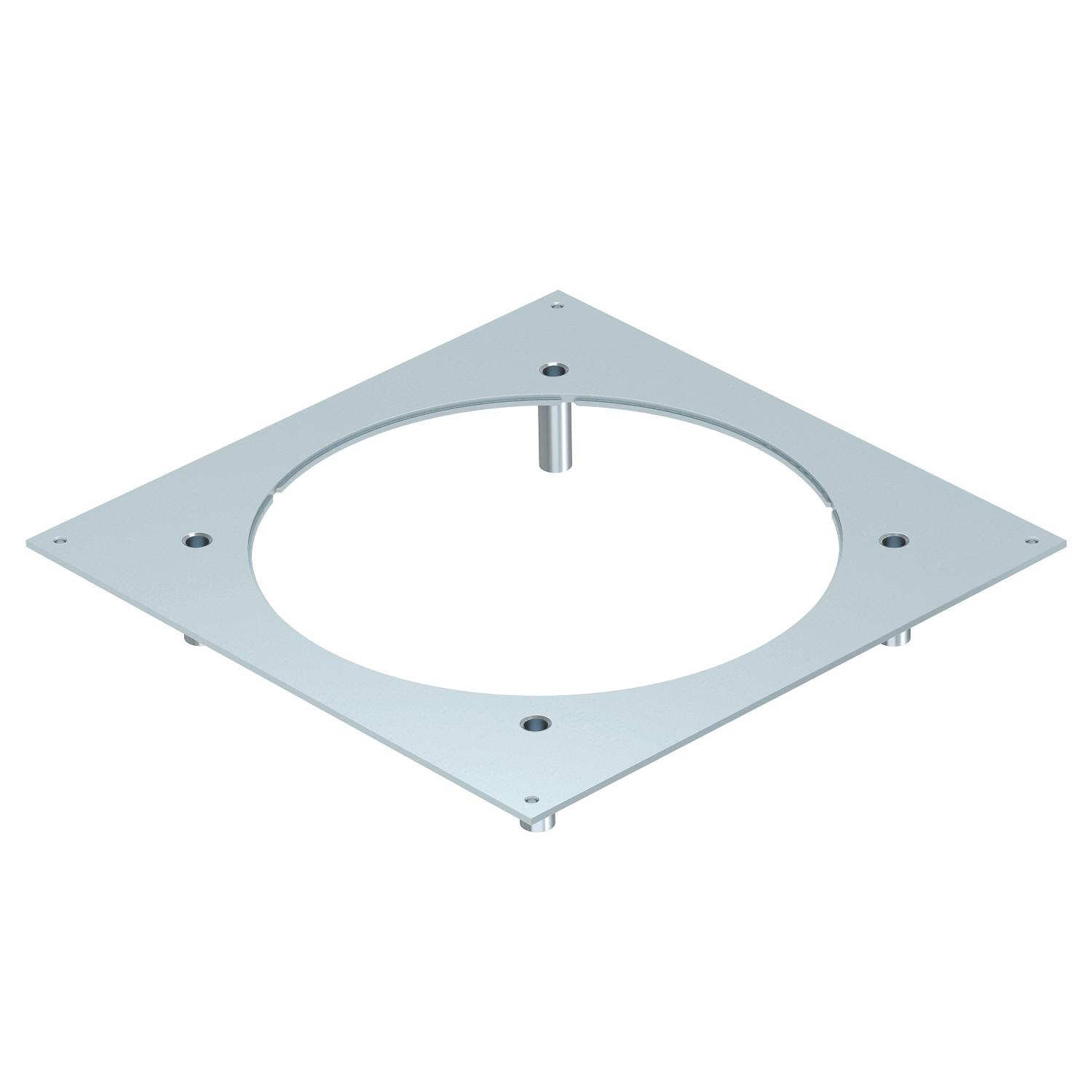

Coperchio di montaggio per carichi pesanti per UZD 350, dimensione nominale R9
N. art. 7401416 | EAN 4012196539062
- Descrizione del prodotto
-
Descrizione del prodottoCoperchio di montaggio per carichi pesanti per UZD350 per l'installazione di una cassetta rotonda per carichi pesanti di dimensioni nominali R9. Apertura di montaggio profonda 3 mm per l'eventuale chiusura con coperchio cieco.
-
- Dati tecnici
-
Dati tecnici

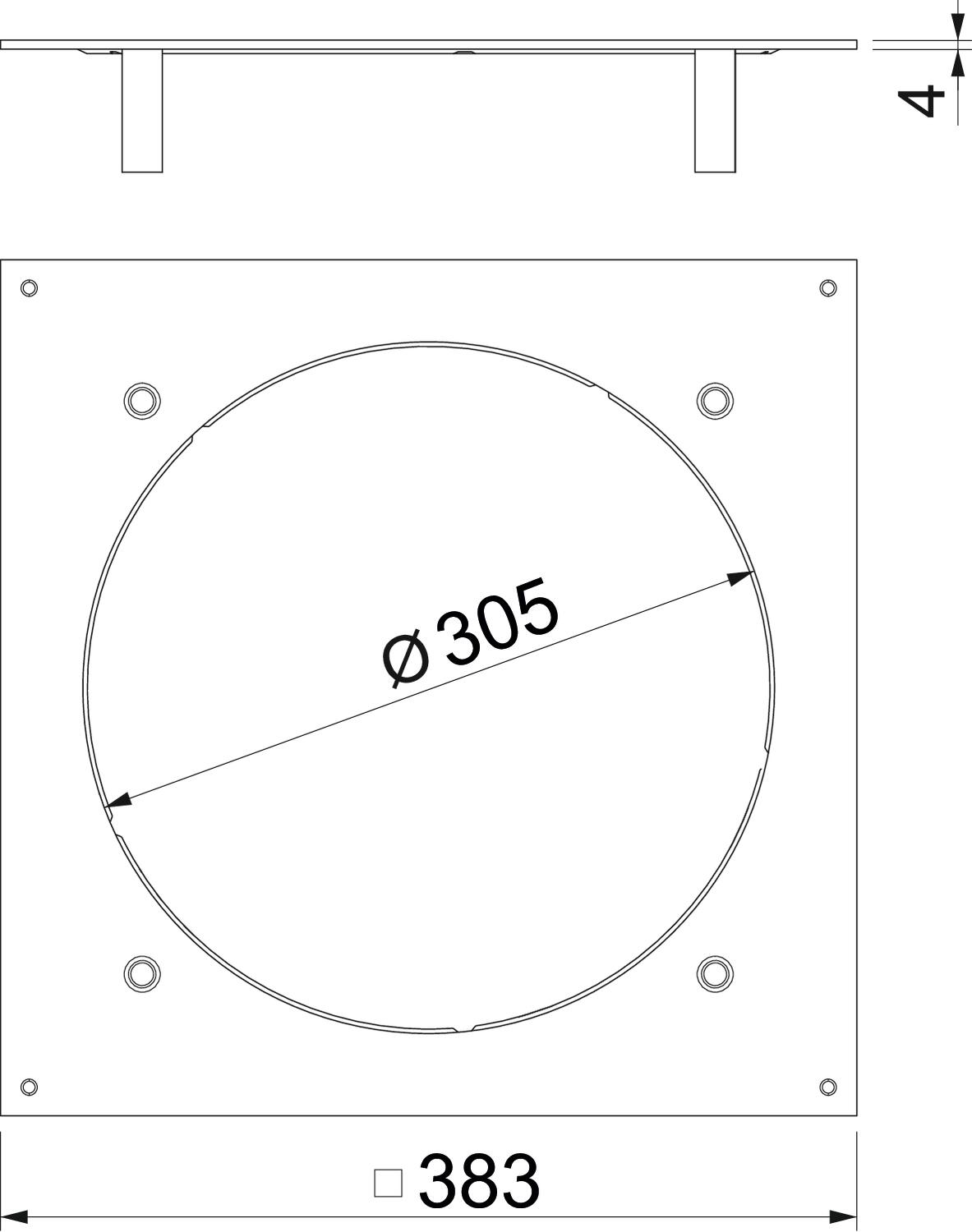

Adatto per canali sotto pavimento chiusi a filo battuto no Adatto per condotti sotto battuto coperti dal massetto sì Apertura di montaggio tondo Apertura di montaggio per tank sopra pavimento no Coperchio per apertura montaggio no Dimensione A 383 mm Dimensione d Ø 305 mm Dimensione nominale per torretta R9 Dimensionee 382x382x59 Larghezza 383 mm Lughezza. 383 mm Materiale Acciaio Nenngröße 350 mm Possibilità di incasso della guarnizione no Spessore materiale 4 mm Superficie zincato in continuo Trattamento del pavimento asciutto Versione per carichi pesanti sì - Tutti i tipi
- Download
-
Scheda tecnica DUG 350-3 R9SL / 7401416 , 0.19MB , pdfDichiarazione di conformità UE DUG 350-3 R9SL / 7401416 , 0.22MB , pdfIstruzioni di montaggio Schwerlastsystem , 6.72MB , pdfIstruzioni di montaggio Schwerlastkassetten Deckel und Nivelliereinheiten , 4.90MB , pdf
