Coperchio per curva 90° A2 500 | 1,25

morepic-1

morepic-2

Coperchio per curva 90° A2

N. art. 6226056 | EAN 4012196534838

N. art. / Tipo

Larghezza

Spessore lamiera

Descrizione del prodotto

Descrizione del prodotto

Coperchio con bussole girevoli per curve di passerelle 90° con pioli saldati.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per passerelle	no
Adatto per passerelle grigliate	no
Adatto per passerelle portacavi	sì
Con cerniera	no
Deviazione di direzione	orizzontale
Dimensionee	B500

Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4301
Piegatura (angolo)	90°
Spessore lamiera	1,25 mm
Superficie	non trattato, ulteriore trattamento
Tipo di fissaggio	Bussola girevole

Misure

Dimensione B	500 mm

Larghezza	500 mm

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LBD 90 200 R3 A2	200 mm	1 mm	6226050	pz	1 pz	260,72 CHF Prezzo / 1 pz
LBD 90 300 R3 A2	300 mm	1 mm	6226052	pz	1 pz	303,04 CHF Prezzo / 1 pz
LBD 90 400 R3 A2	400 mm	1 mm	6226054	pz	1 pz	362,91 CHF Prezzo / 1 pz
LBD 90 500 R3 A2	500 mm	1,25 mm	6226056	pz	1 pz	447,84 CHF Prezzo / 1 pz
LBD 90 600 R3 A2	600 mm	1,25 mm	6226058	pz	1 pz	520,41 CHF Prezzo / 1 pz

Download

Scheda tecnica LBD 90 500 R3 A2 / 6226056 , 0.17MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità LBD 90 500 R3 A2 / 6226056 , 0.16MB , pdf

Dichiarazione di conformità UK LBD 90 500 R3 A2 / 6226056 , 0.09MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

Grafico prodotto LBD 90 500 R3 A2 / 6226056, 25.15 kB, jpg

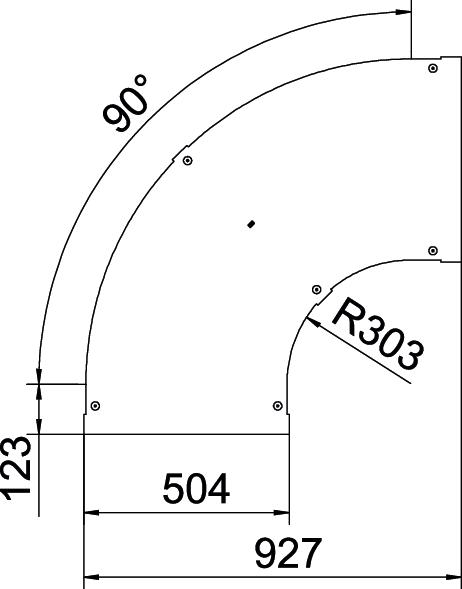

Disegno quotato LBD 90 500 R3 A2 / 6226056, 62.38 kB, jpg

LBD 90 500 R3 A2 / 6226056 LBD 90 500 R3 A2 / 6226056
