Coperchio per curva 90° FS

N. art. 6225990 | EAN 4012196532780

N. art. / Tipo

Larghezza

Spessore lamiera

Descrizione del prodotto

Descrizione del prodotto

Coperchio con bussole girevoli per curve di passerelle 90° con pioli saldati.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per passerelle	no
Adatto per passerelle grigliate	no
Adatto per passerelle portacavi	sì
Colore	zinco
Con cerniera	no
Deviazione di direzione	orizzontale
Dimensione B	200 mm

Dimensionee	B200
Larghezza	200 mm
Mantenimento funzionale	no
Materiale	Acciaio
Piegatura (angolo)	90°
Spessore lamiera	1 mm
Superficie	zincato in continuo
Tipo di fissaggio	Bussola girevole

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LBD 90 200 R3 FS	200 mm	1 mm	6225990	pz	1 pz	165,30 CHF Prezzo / 1 pz
LBD 90 300 R3 FS	300 mm	1 mm	6225992	pz	1 pz	195,38 CHF Prezzo / 1 pz
LBD 90 400 R3 FS	400 mm	1 mm	6225994	pz	1 pz	248,13 CHF Prezzo / 1 pz
LBD 90 500 R3 FS	500 mm	1,25 mm	6225996	pz	1 pz	260,20 CHF Prezzo / 1 pz
LBD 90 600 R3 FS	600 mm	1,25 mm	6225998	pz	1 pz	292,22 CHF Prezzo / 1 pz

Download

Scheda tecnica LBD 90 200 R3 FS / 6225990 , 0.18MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità UE LBD 90 200 R3 FS / 6225990 , 0.16MB , pdf

Dichiarazione di conformità UK LBD 90 200 R3 FS / 6225990 , 0.09MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

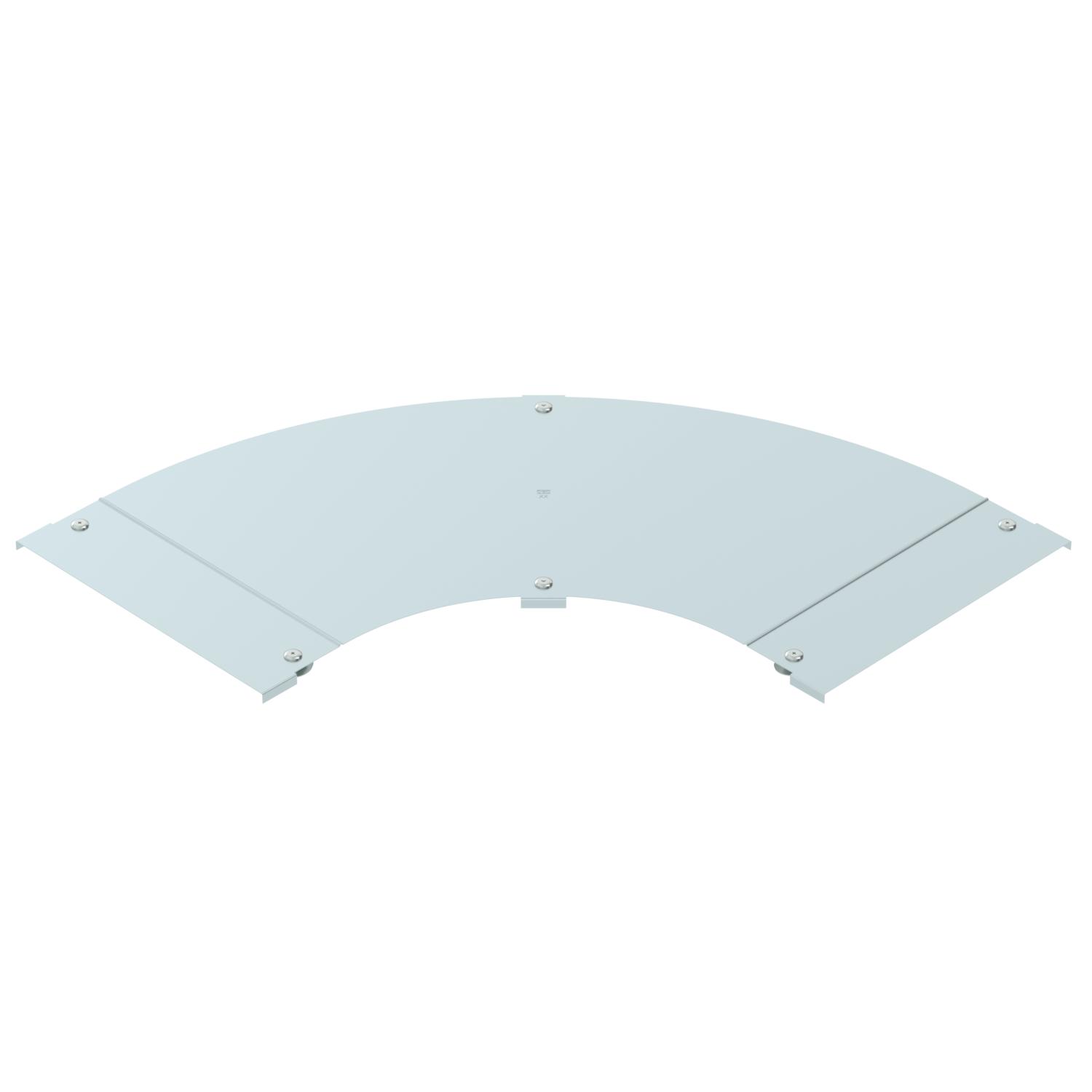

Grafico prodotto LBD 90 200 R3 FS / 6225990, 25.47 kB, jpg

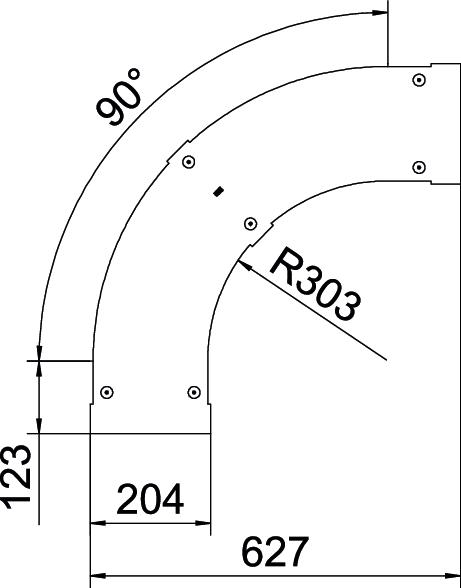

Disegno quotato LBD 90 200 R3 FS / 6225990, 62.38 kB, jpg

LBD 90 200 R3 FS / 6225990 LBD 90 200 R3 FS / 6225990

6225990_KSTP1.STP, 414.71 kB
