Coperchio per curva 90° FT

N. art. 6226012 | EAN 4012196534661

N. art. / Tipo

Larghezza

Spessore lamiera

Descrizione del prodotto

Descrizione del prodotto

Coperchio con bussole girevoli per curve di passerelle 90° con pioli saldati.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per passerelle	no
Adatto per passerelle grigliate	no
Adatto per passerelle portacavi	sì
Con cerniera	no
Deviazione di direzione	orizzontale
Dimensionee	B300

Mantenimento funzionale	no
Materiale	Acciaio
Piegatura (angolo)	90°
Spessore lamiera	1 mm
Superficie	zincato a caldo per immersione
Tipo di fissaggio	Bussola girevole

Misure

Dimensione B	300 mm

Larghezza	300 mm

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LBD 90 200 R3 FT	200 mm	1 mm	6226010	pz	1 pz	207,97 CHF Prezzo / 1 pz
LBD 90 300 R3 FT	300 mm	1 mm	6226012	pz	1 pz	263,79 CHF Prezzo / 1 pz
LBD 90 400 R3 FT	400 mm	1 mm	6226014	pz	1 pz	312,04 CHF Prezzo / 1 pz
LBD 90 450 R3 FT	450 mm	1,25 mm	6226016	pz	1 pz	347,41 CHF Prezzo / 1 pz
LBD 90 500 R3 FT	500 mm	1,25 mm	6226018	pz	1 pz	348,44 CHF Prezzo / 1 pz
LBD 90 600 R3 FT	600 mm	1,25 mm	6226020	pz	1 pz	394,63 CHF Prezzo / 1 pz

Download

Scheda tecnica LBD 90 300 R3 FT / 6226012 , 0.19MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità LBD 90 300 R3 FT / 6226012 , 0.16MB , pdf

Dichiarazione di conformità UK LBD 90 300 R3 FT / 6226012 , 0.09MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

Grafico prodotto LBD 90 300 R3 FT / 6226012, 43.98 kB, jpg

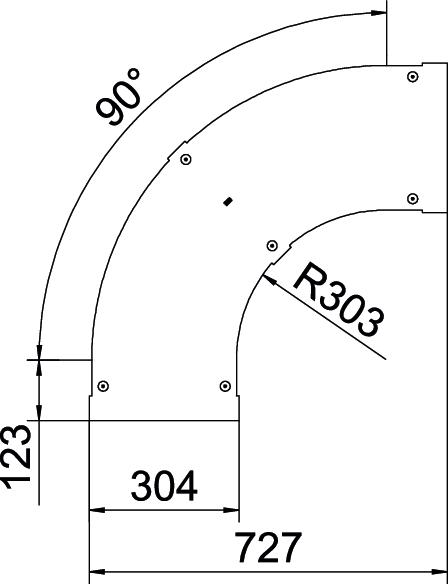

Disegno quotato LBD 90 300 R3 FT / 6226012, 64.08 kB, jpg

LBD 90 300 R3 FT / 6226012 LBD 90 300 R3 FT / 6226012

6226012_KSTP1.STP, 526.39 kB
