Coperchio per derivazione laterale FS 300 | 1

morepic-1

morepic-2

Coperchio per derivazione laterale FS

N. art. 6226312 | EAN 4012196536320

N. art. / Tipo

Larghezza

Spessore lamiera

Descrizione del prodotto

Descrizione del prodotto

Coperchio con bussole girevoli per la copertura di derivazioni laterali con pioli saldati.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per passerelle	no
Adatto per passerelle portacavi	sì
Dimensionee	B300
Materiale	Acciaio

Spessore lamiera	1 mm
Spessore materiale	1 mm
Superficie	zincato in continuo
Tipo di fissaggio	Bussola girevole
Versione a grande portata	no

Misure

Dimensione B	300 mm

Larghezza	300 mm

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LAAD 200 R3 FS	200 mm	1 mm	6226310	pz	1 pz	315,40 CHF Prezzo / 1 pz
LAAD 300 R3 FS	300 mm	1 mm	6226312	pz	1 pz	359,37 CHF Prezzo / 1 pz
LAAD 400 R3 FS	400 mm	1 mm	6226314	pz	1 pz	407,17 CHF Prezzo / 1 pz
LAAD 500 R3 FS	500 mm	1,25 mm	6226316	pz	1 pz	450,06 CHF Prezzo / 1 pz
LAAD 600 R3 FS	600 mm	1,25 mm	6226318	pz	1 pz	486,57 CHF Prezzo / 1 pz

Download

Scheda tecnica LAAD 300 R3 FS / 6226312 , 0.15MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità LAAD 300 R3 FS / 6226312 , 0.16MB , pdf

Dichiarazione di conformità UK LAAD 300 R3 FS / 6226312 , 0.09MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

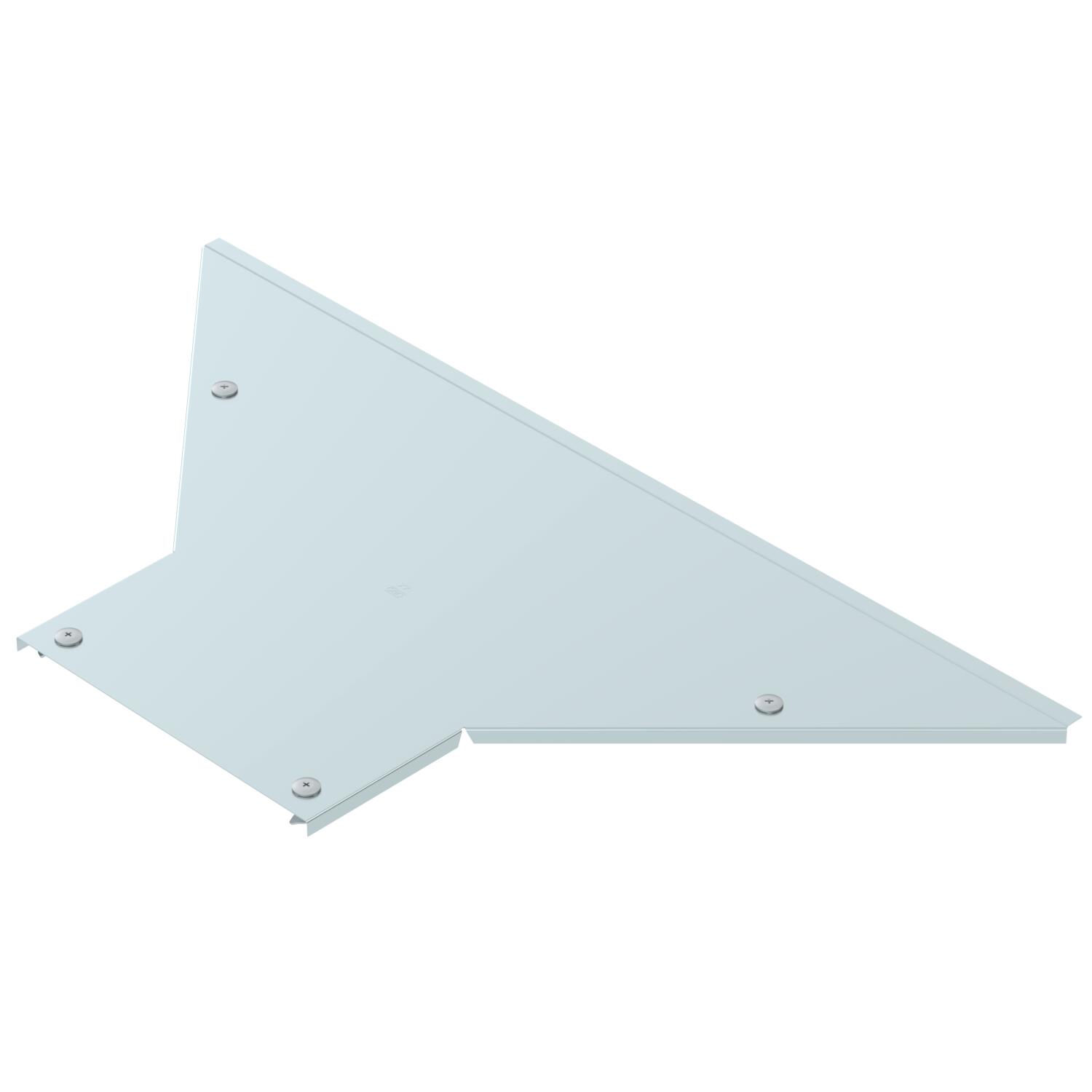

Grafico prodotto LAAD 300 R3 FS / 6226312, 27.87 kB, jpg

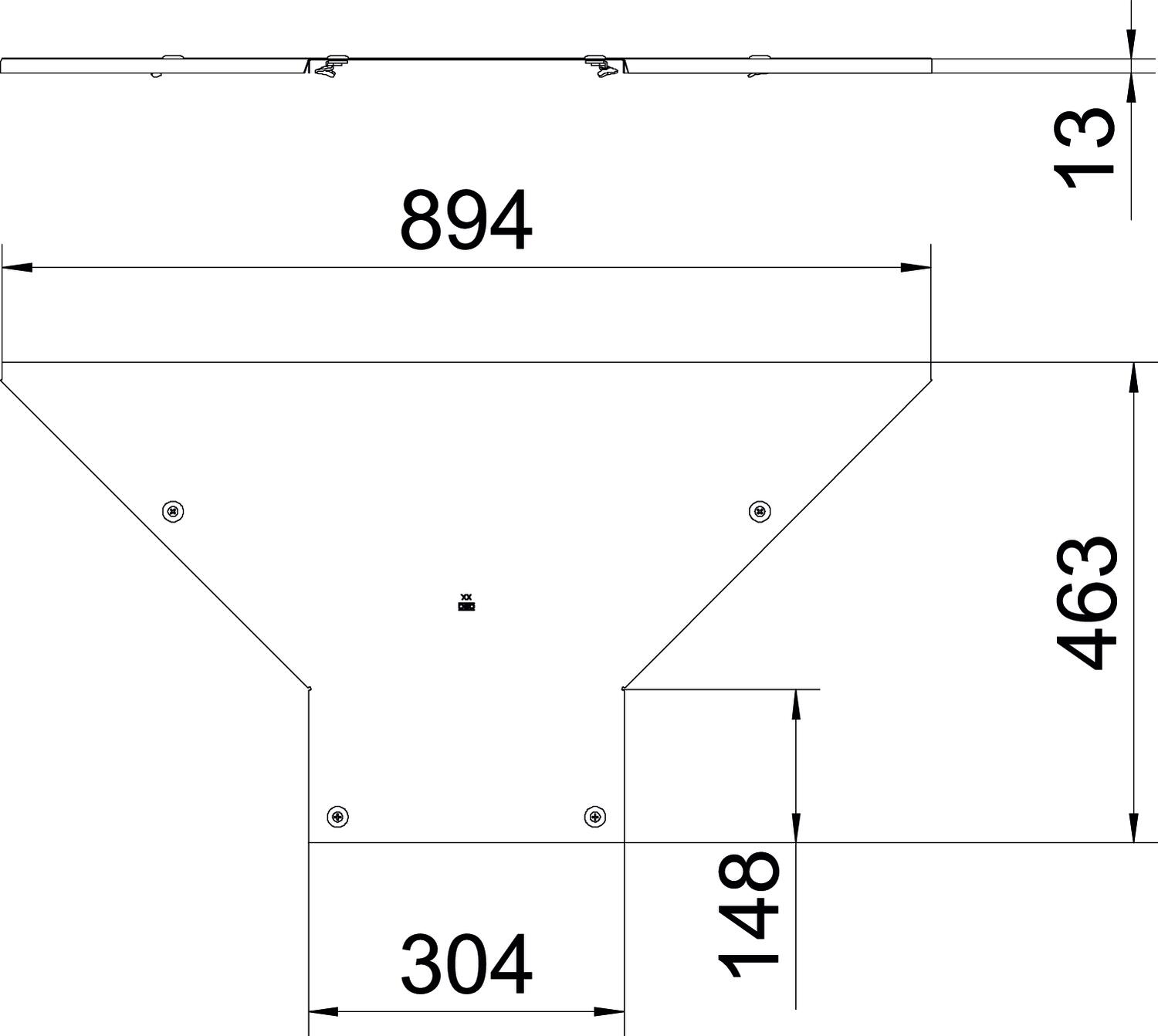

Disegno quotato LAAD 300 R3 FS / 6226312, 59.67 kB, jpg

LAAD 300 R3 FS / 6226312 LAAD 300 R3 FS / 6226312

6226312_KSTP1.stp, 390.45 kB
