Coperchio per derivazione laterale FS 500 | 1,25

morepic-1

morepic-2

Coperchio per derivazione laterale FS

N. art. 6226316 | EAN 4012196536344

N. art. / Tipo

Larghezza

Spessore lamiera

Descrizione del prodotto

Descrizione del prodotto

Coperchio con bussole girevoli per la copertura di derivazioni laterali con pioli saldati.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per passerelle	no
Adatto per passerelle portacavi	sì
Colore	zinco
Dimensione B	500 mm
Dimensionee	B500
Larghezza	500 mm

Materiale	Acciaio
Spessore lamiera	1,25 mm
Spessore materiale	1,25 mm
Superficie	zincato in continuo
Tipo di fissaggio	Bussola girevole
Versione a grande portata	no

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LAAD 200 R3 FS	200 mm	1 mm	6226310	pz	1 pz	315,40 CHF Prezzo / 1 pz
LAAD 300 R3 FS	300 mm	1 mm	6226312	pz	1 pz	359,37 CHF Prezzo / 1 pz
LAAD 400 R3 FS	400 mm	1 mm	6226314	pz	1 pz	407,17 CHF Prezzo / 1 pz
LAAD 500 R3 FS	500 mm	1,25 mm	6226316	pz	1 pz	450,06 CHF Prezzo / 1 pz
LAAD 600 R3 FS	600 mm	1,25 mm	6226318	pz	1 pz	486,57 CHF Prezzo / 1 pz

Download

Scheda tecnica LAAD 500 R3 FS / 6226316 , 0.18MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità UE LAAD 500 R3 FS / 6226316 , 0.16MB , pdf

Dichiarazione di conformità UK LAAD 500 R3 FS / 6226316 , 0.09MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

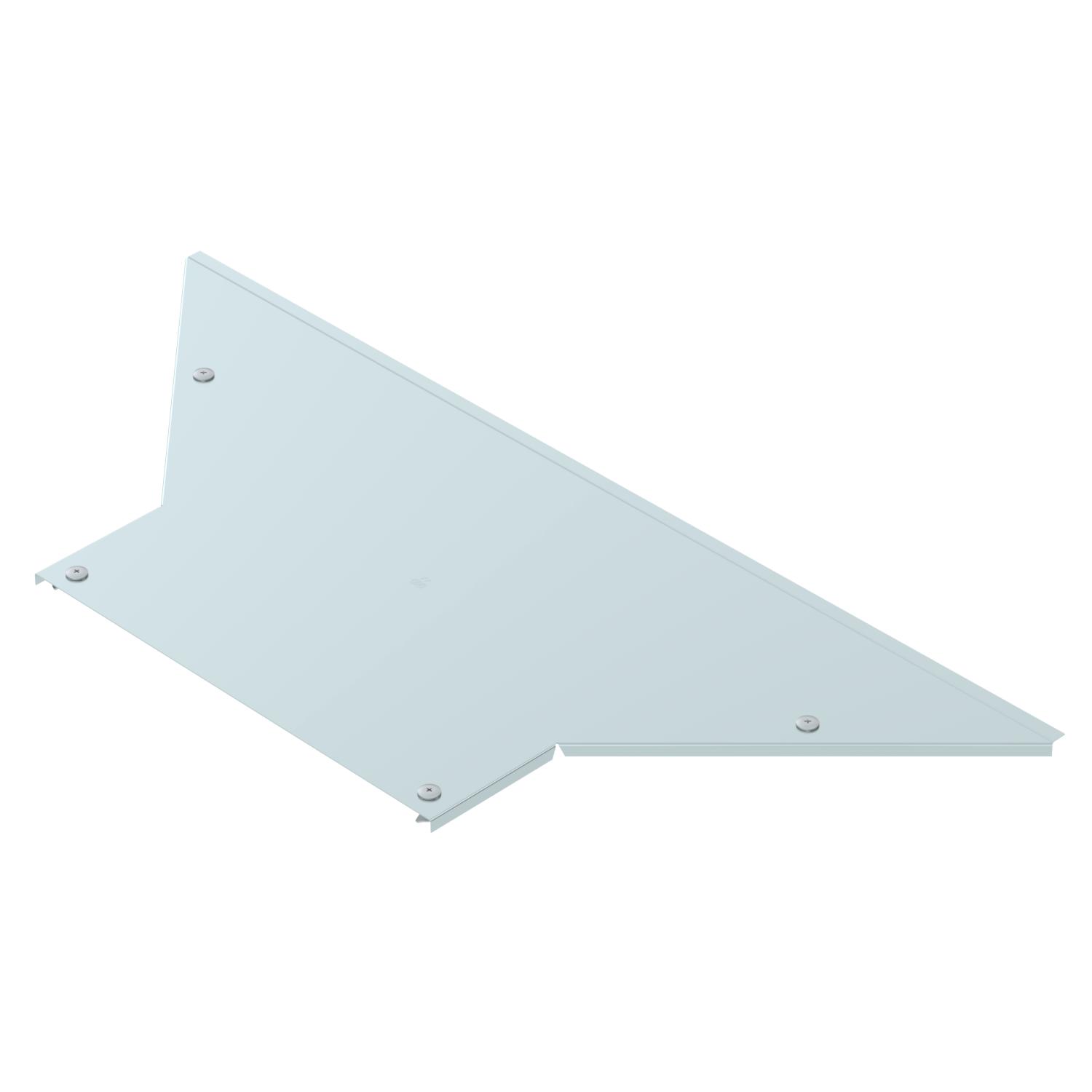

Grafico prodotto LAAD 500 R3 FS / 6226316, 26.62 kB, jpg

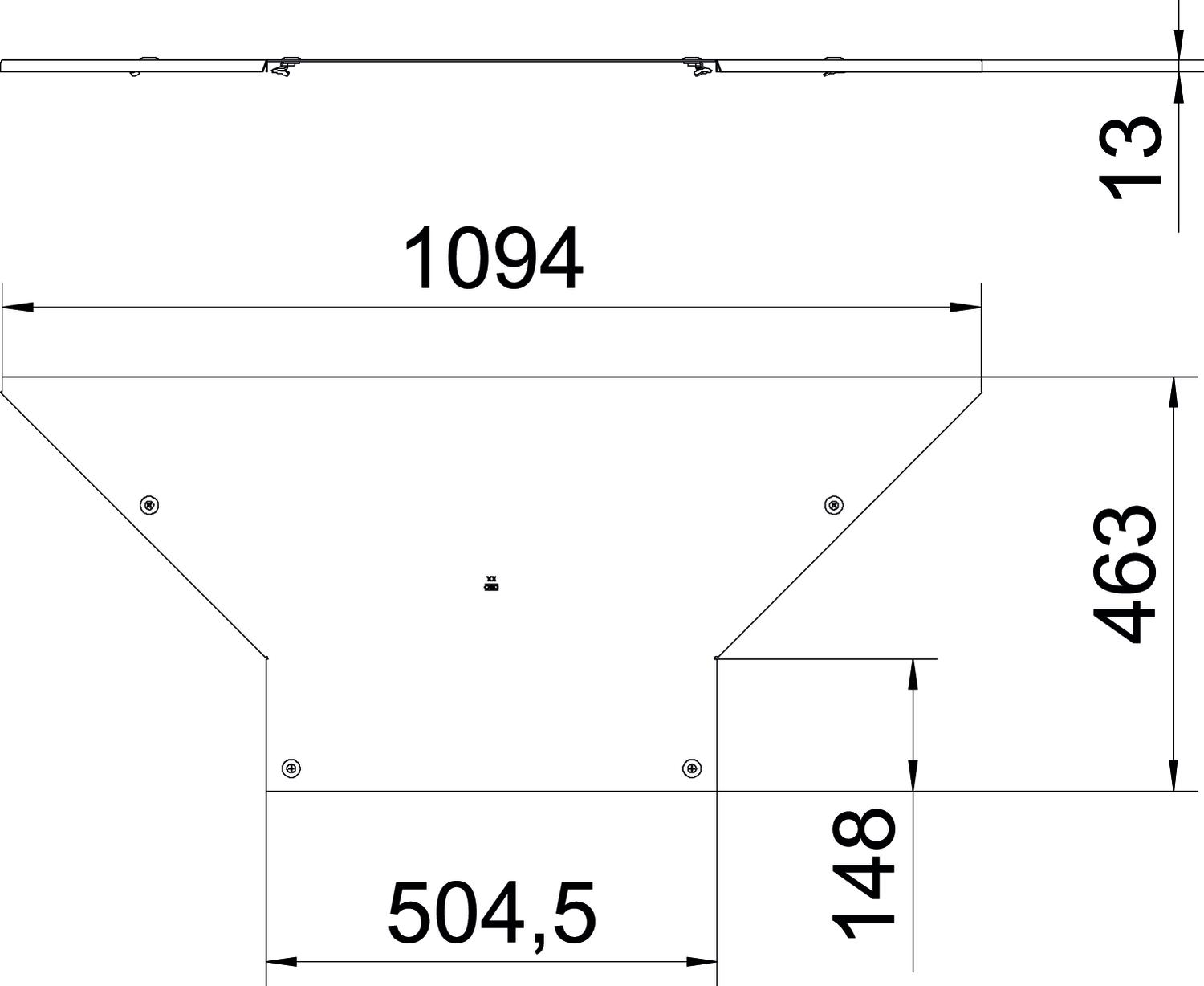

Disegno quotato LAAD 500 R3 FS / 6226316, 57.97 kB, jpg

LAAD 500 R3 FS / 6226316 LAAD 500 R3 FS / 6226316

6226316_KSTP1.stp, 390.33 kB
