Coperchio per elemento per curva snodata FS

N. art. 6226210 | EAN 4012196536078

N. art. / Tipo

Larghezza

Spessore lamiera

Descrizione del prodotto

Descrizione del prodotto

Coperchio con bussole girevoli per la copertura di curve snodate con pioli saldati.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per passerelle	no
Adatto per passerelle grigliate	no
Adatto per passerelle portacavi	sì
Colore	zinco
Con cerniera	no
Deviazione di direzione	verticale in salita/discesa
Dimensione B	200 mm

Dimensionee	B200
Larghezza	200 mm
Mantenimento funzionale	no
Materiale	Acciaio
Piegatura (angolo)	regolabile
Spessore lamiera	1 mm
Superficie	zincato in continuo
Tipo di fissaggio	Bussola girevole

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LGBED 200 FS	200 mm	1 mm	6226210	pz	1 pz	176,19 CHF Prezzo / 1 pz
LGBED 300 FS	300 mm	1 mm	6226212	pz	1 pz	199,76 CHF Prezzo / 1 pz
LGBED 400 FS	400 mm	1 mm	6226214	pz	1 pz	229,85 CHF Prezzo / 1 pz
LGBED 500 FS	500 mm	1,25 mm	6226216	pz	1 pz	239,59 CHF Prezzo / 1 pz
LGBED 600 FS	600 mm	1,25 mm	6226218	pz	1 pz	244,71 CHF Prezzo / 1 pz

Download

Scheda tecnica LGBED 200 FS / 6226210 , 0.17MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità UE LGBED 200 FS / 6226210 , 0.17MB , pdf

Dichiarazione di conformità UK LGBED 200 FS / 6226210 , 0.09MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

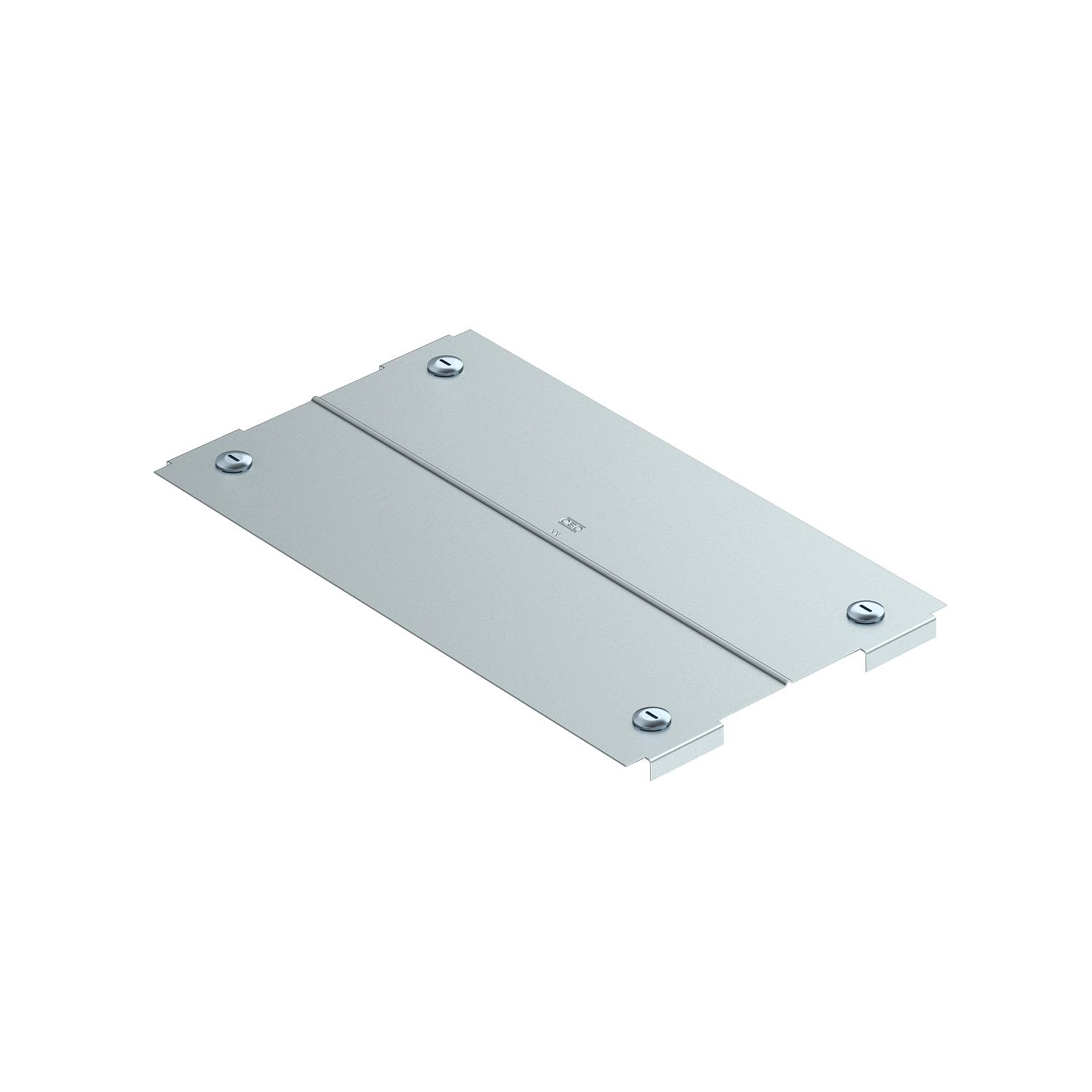

Grafico prodotto LGBED 200 FS / 6226210, 42.86 kB, jpg

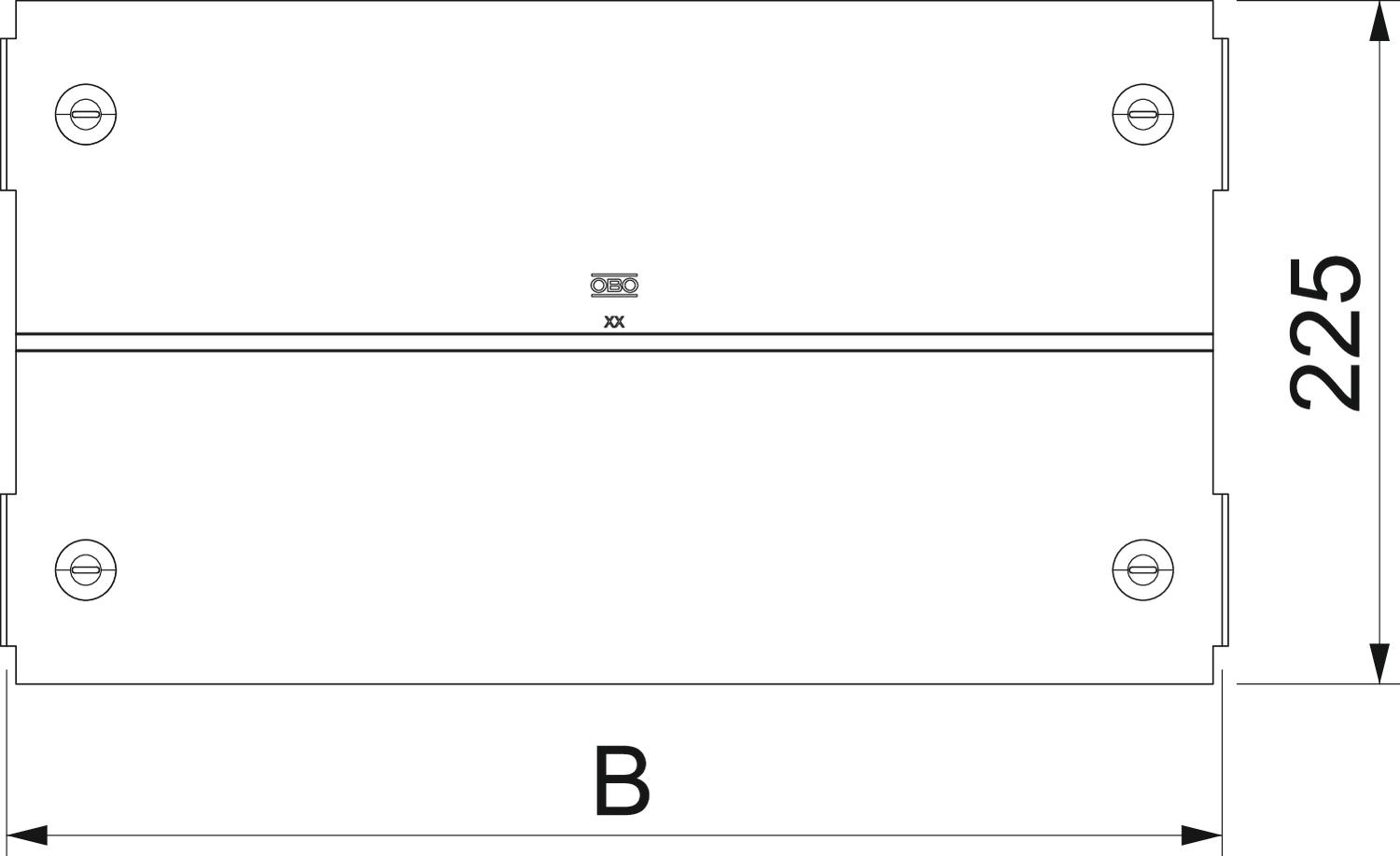

Disegno quotato LGBED 200 FS / 6226210, 38.80 kB, jpg

LGBED 200 FS / 6226210 LGBED 200 FS / 6226210
