Curva ad angolazione regolabile 110 FT
N. art. 6037320 | EAN 4012197342159 | ELDAS-No. 127 032 779
- Descrizione del prodotto
-

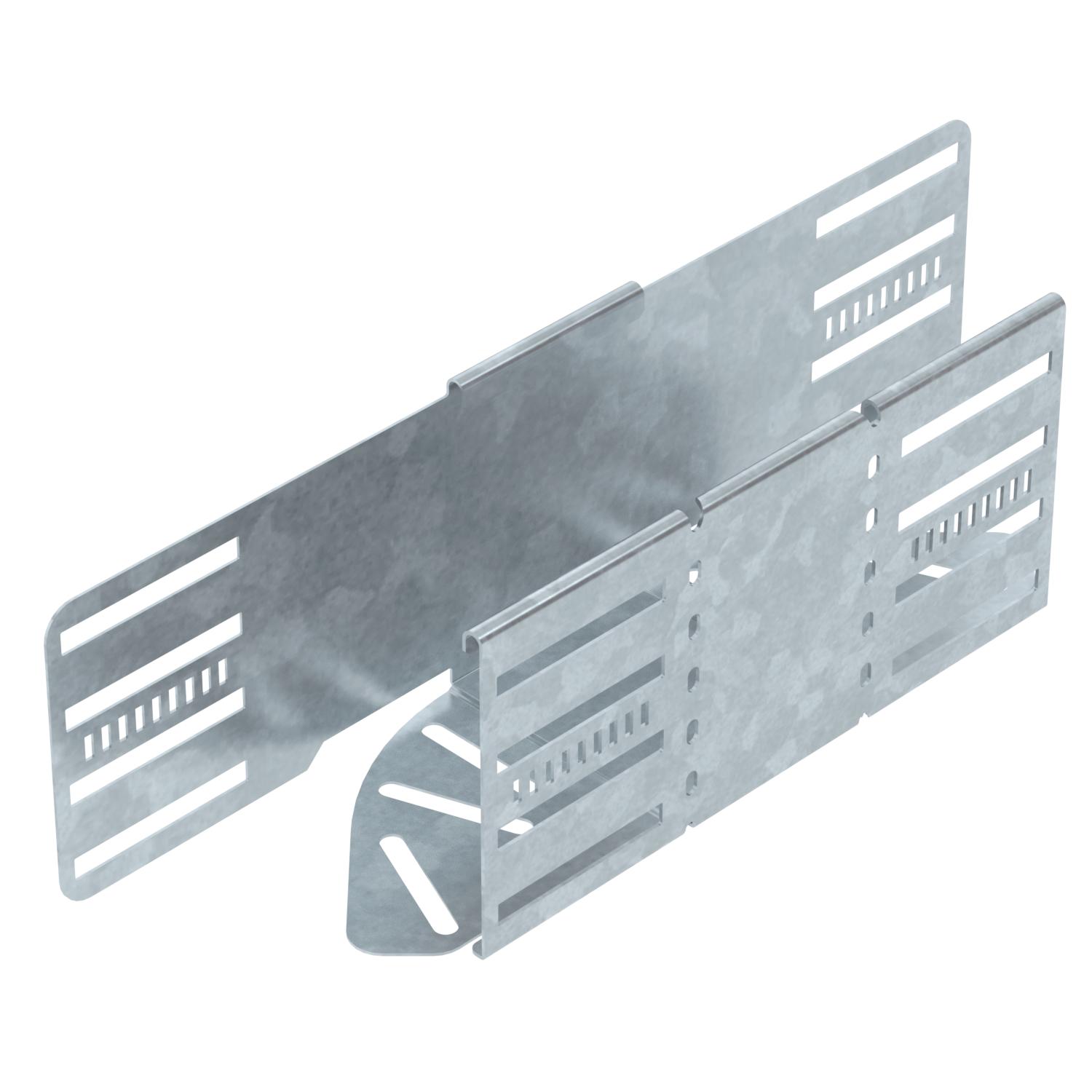

Descrizione del prodottoCurva ad angolazione regolabile per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 110 mm. Angolo regolabile 0 - 90°. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici

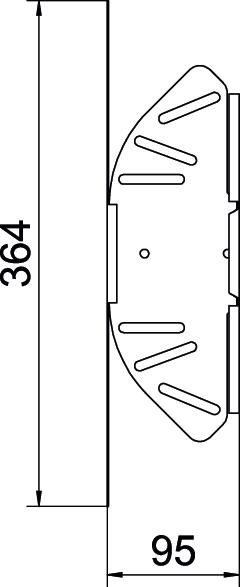

Acciaio inossidabile, decapato no Altezza 110 mm Colore zinco Con parte superiore no Deviazione di direzione orizzontale Dimensione B 100 mm Dimensione L 364 mm Dimensione R 50 mm Dimensionee 110x100 Foratura laterale sì Foratura NATO no Forma costruttiva Curva rigida Foro di montaggio nel pavimento sì Impronta CO2 (GWP) dalla culla al cancello 2,274 kg CO2e / 1 Pezzo Larghezza 100 mm Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) regolabile Quantità viti raccomandata 18 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 1 mm Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Superficie zincato a caldo per immersione Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per curva ad angolazione regolabile DD
RBD W 100 DD 127 035 289 6037540 1 pz 71,69 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2
DOP A2 ----- 6035998 10 pz 75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,11 CHF Prezzo / 100 pz - Download
-
Scheda tecnica RB W 110 FT / 6037320 , 0.20MB , pdfDichiarazione di conformità UE RB W 110 FT / 6037320 , 0.11MB , pdfDichiarazione di conformità UK RB W 110 FT / 6037320 , 0.09MB , pdfREACH Dichiarazione di conformità RB W 110 FT / 6037320 , 0.12MB , pdfRoHS Dichiarazione di conformità RB W 110 FT / 6037320 , 0.13MB , pdfIstruzioni di montaggio Latchable Magic cable tray systems , 12.24MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
