Curva in acciaio zincata a caldo per immersione, con filettatura

N. art. 2046786 | EAN 4012196387588

Descrizione del prodotto

Descrizione del prodotto

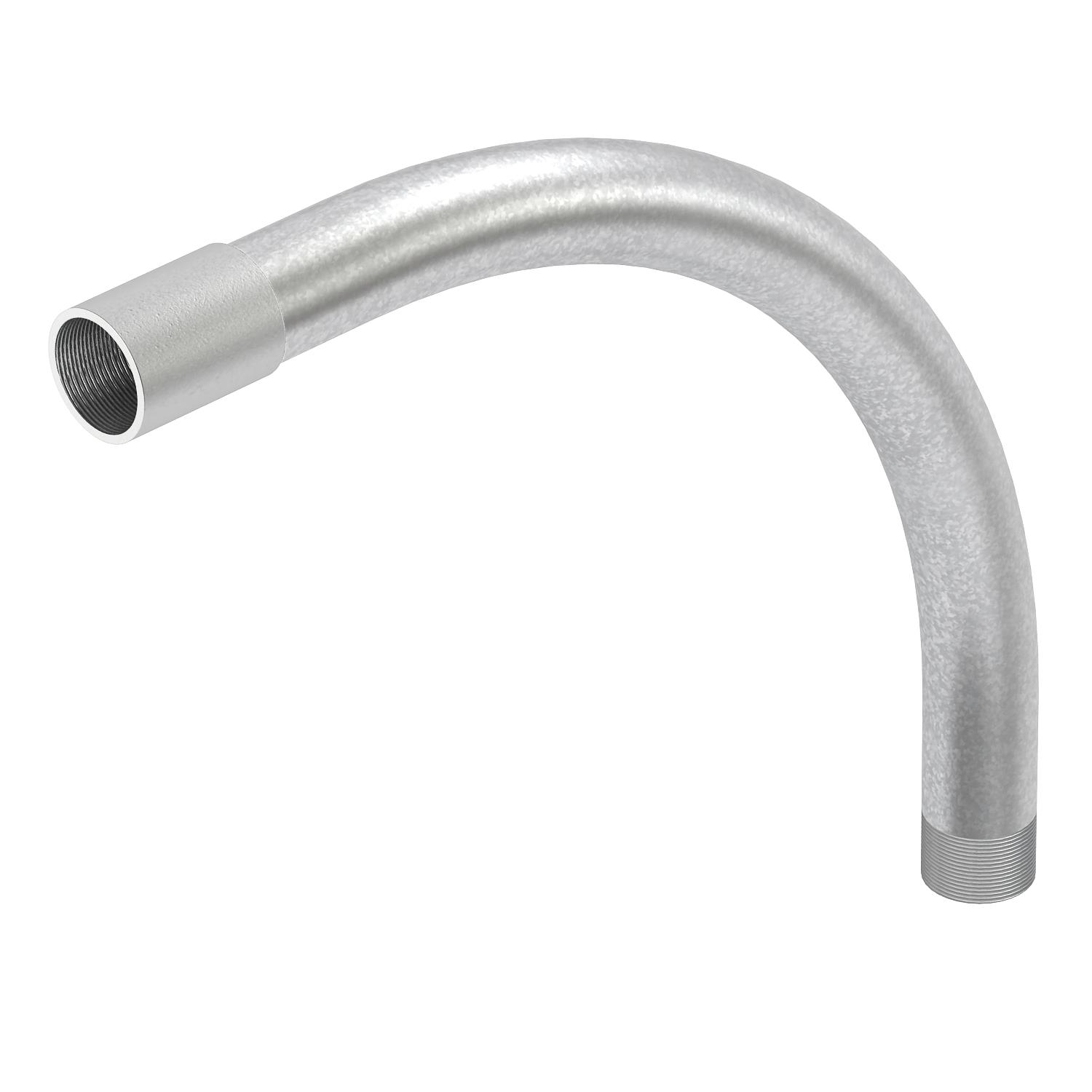

Raccordo a gomito 90° per tubi d'installazione elettrica secondo EN 61386-1 con estremità filettata secondo EN 60423. Parete interna senza sbavature.

Sul raccordo è già avvitato un manicotto di giunzione.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Filettatura metrica
  • Classe di mantenimento funzionale E30
  • Classe di mantenimento funzionale E90
Dati tecnici

Dati tecnici

Angolo del gomito 90 °
Con apertura di ispezione e coperchio no
Con manicotto

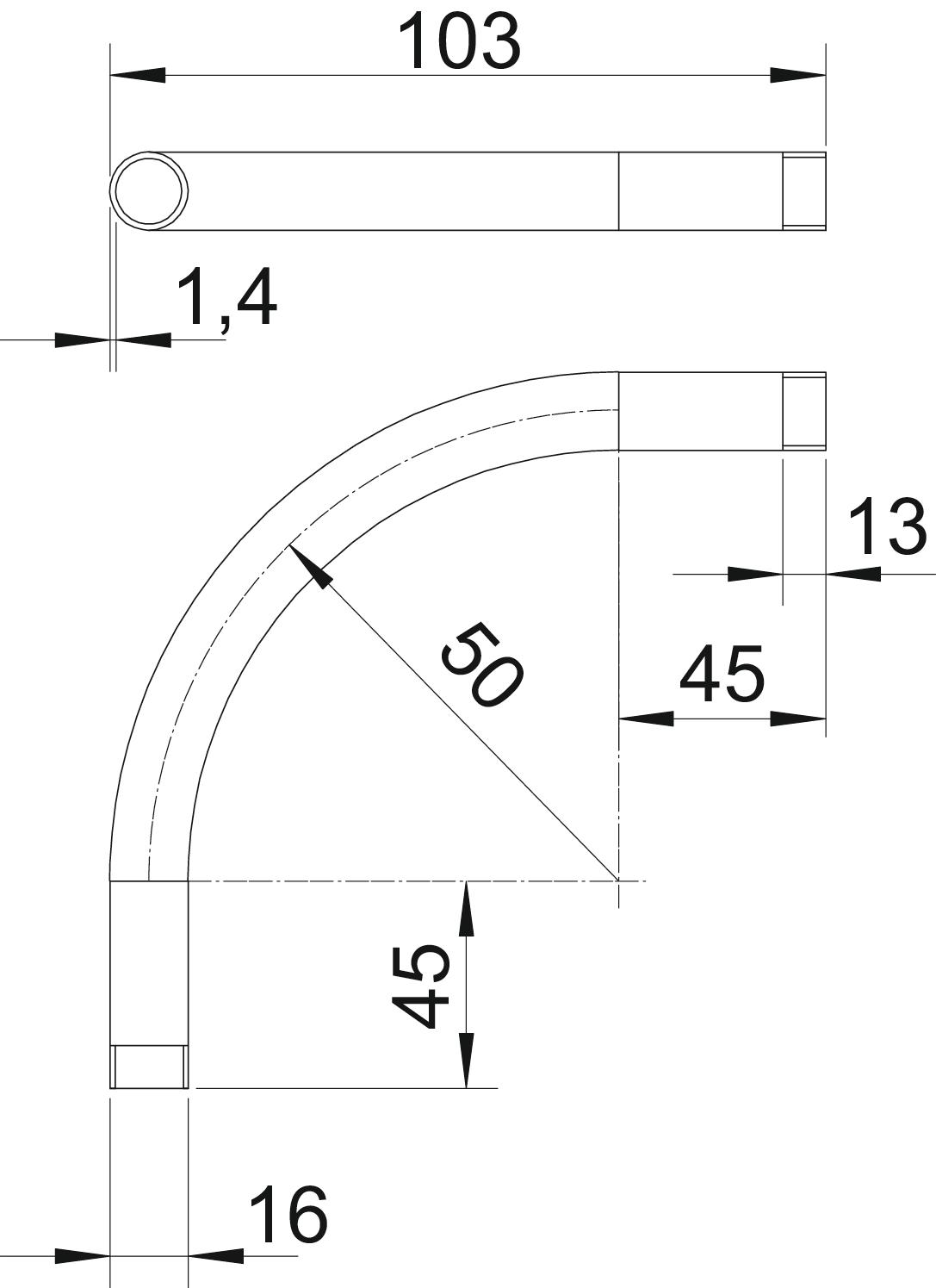

Dimensione A 45 mm
Dimensione B 103 mm
Dimensione D 16 mm
Dimensione I 13 mm
Dimensione M (mm) M16
Dimensione R 50 mm
Dimensione t 1,4 mm
Dimensionee M16x1,5
Filettatura M16x1,5
Flessibile no
In due parti no
Materiale Acciaio
Per diametro tubo nominale 16 mm
Priva di alogeni no
Superficie zincato a caldo per immersione
Superficie lucida no
Superficie spazzolata no
Versione Filettatura
Tutti i tipi

Tutti i tipi

Tipo Filettatura N. art. Quantità Conf. Prezzo di listino IVA escl.
SBNM16 FT M16x1,5 2046786
15 pz 1.477,82 CHF Prezzo / 100 pz
SBNM20 FT M20x1,5 2046787
25 pz 1.850,99 CHF Prezzo / 100 pz
SBNM25 FT M25x1,5 2046788
25 pz 2.043,60 CHF Prezzo / 100 pz
SBNM32 FT M32x1,5 2046789
20 pz 2.528,26 CHF Prezzo / 100 pz
SBNM40 FT M40x1,5 2046790
15 pz 4.328,14 CHF Prezzo / 100 pz
SBNM50 FT M50x1,5 2046791
5 pz 6.475,39 CHF Prezzo / 100 pz
SBNM63 FT M63x1,5 2046792
3 pz 8.387,71 CHF Prezzo / 100 pz
