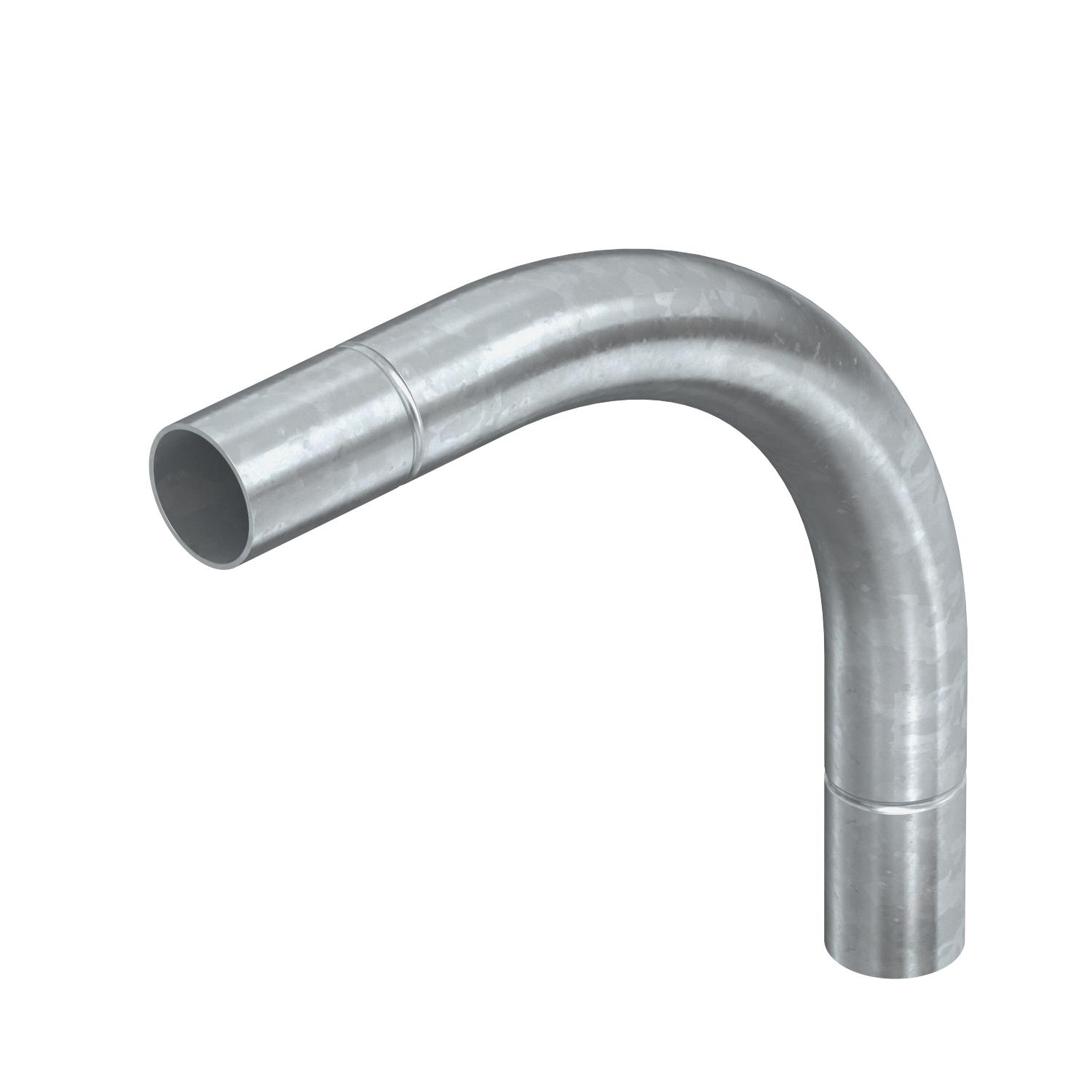

Curva in acciaio zincata a caldo per immersione, senza filettatura

N. art. 2046818 | EAN 4012196387991

Descrizione del prodotto

Descrizione del prodotto

Raccordo a gomito 90° con manicotti modellati per tubi di installazione elettrica secondo EN 61386-1. Parete interna senza sbavature.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Classe di mantenimento funzionale E30
  • Classe di mantenimento funzionale E90
Dati tecnici

Dati tecnici

Angolo del gomito 90 °
Con apertura di ispezione e coperchio no
Con manicotto

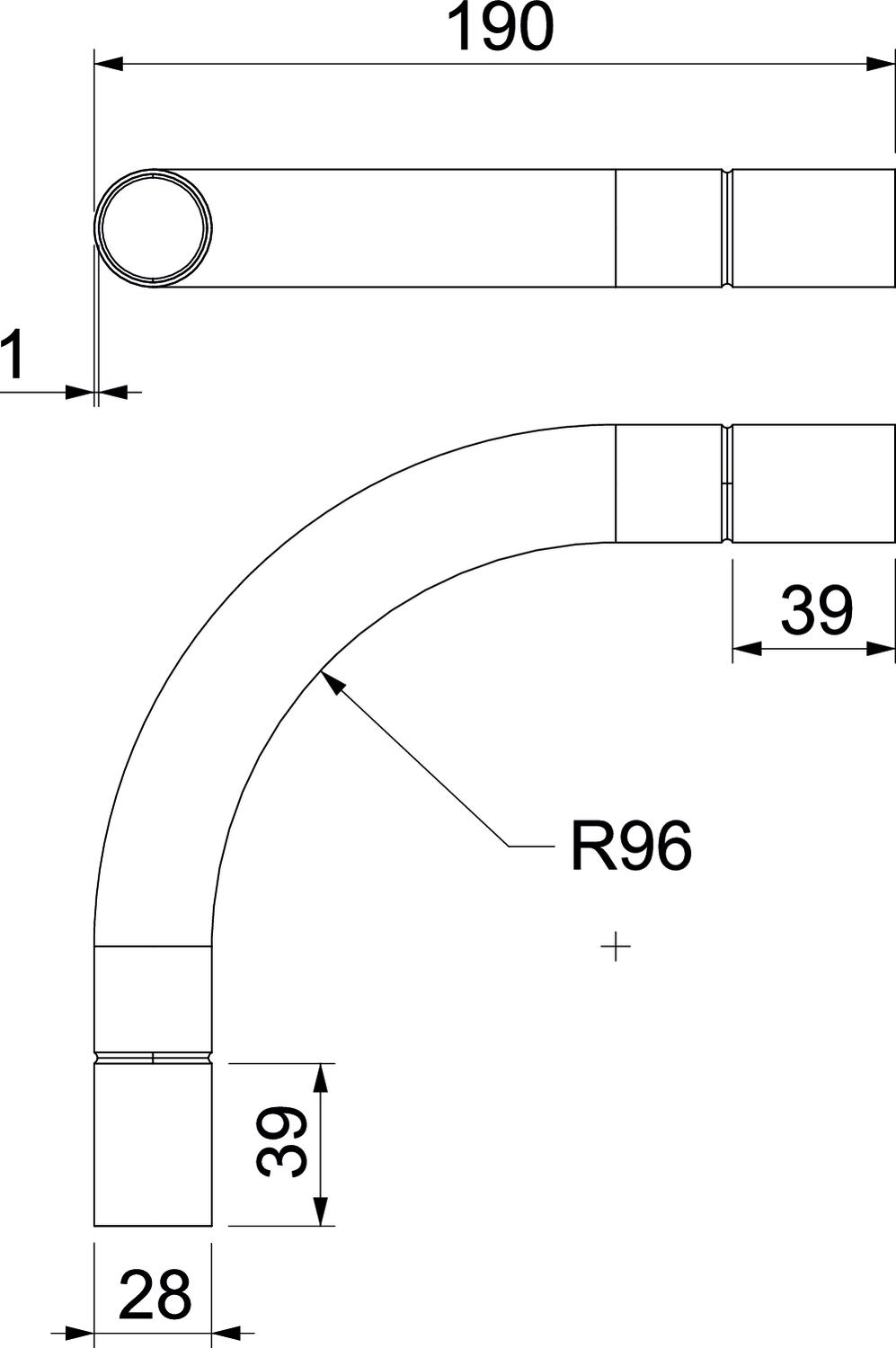

Dimensione A 66,5 mm
Dimensione B 191 mm
Dimensione d 25,5 mm
Dimensione D 28 mm
Dimensione I 40 mm
Dimensione M (mm) M25
Dimensione R 110 mm
Dimensione t 1,2 mm
Dimensionee Ø25mm
Flessibile no
In due parti no
Materiale Acciaio
Per diametro tubo nominale 25 mm
Priva di alogeni no
Range di temperatura di esercizio max 400 °C
Range di temperatura di esercizio min. -45 °C
Superficie zincato a caldo per immersione
Superficie lucida no
Superficie spazzolata no
Versione Connessione
Tutti i tipi

Tutti i tipi

Tipo Per diametro tubo nominale N. art. Quantità Conf. Prezzo di listino IVA escl.
SBN16 FT 50 mm 2046816
15 pz 1.140,91 CHF Prezzo / 100 pz
SBN20 FT 20 mm 2046817
25 pz 1.314,66 CHF Prezzo / 100 pz
SBN25 FT 25 mm 2046818
25 pz 1.640,68 CHF Prezzo / 100 pz
SBN32 FT 32 mm 2046819
20 pz 2.129,59 CHF Prezzo / 100 pz
SBN40 FT 40 mm 2046820
15 pz 3.313,78 CHF Prezzo / 100 pz
SBN50 FT 50 mm 2046821
5 pz 4.400,34 CHF Prezzo / 100 pz
SBN63 FT 63 mm 2046822
3 pz 7.681,53 CHF Prezzo / 100 pz
