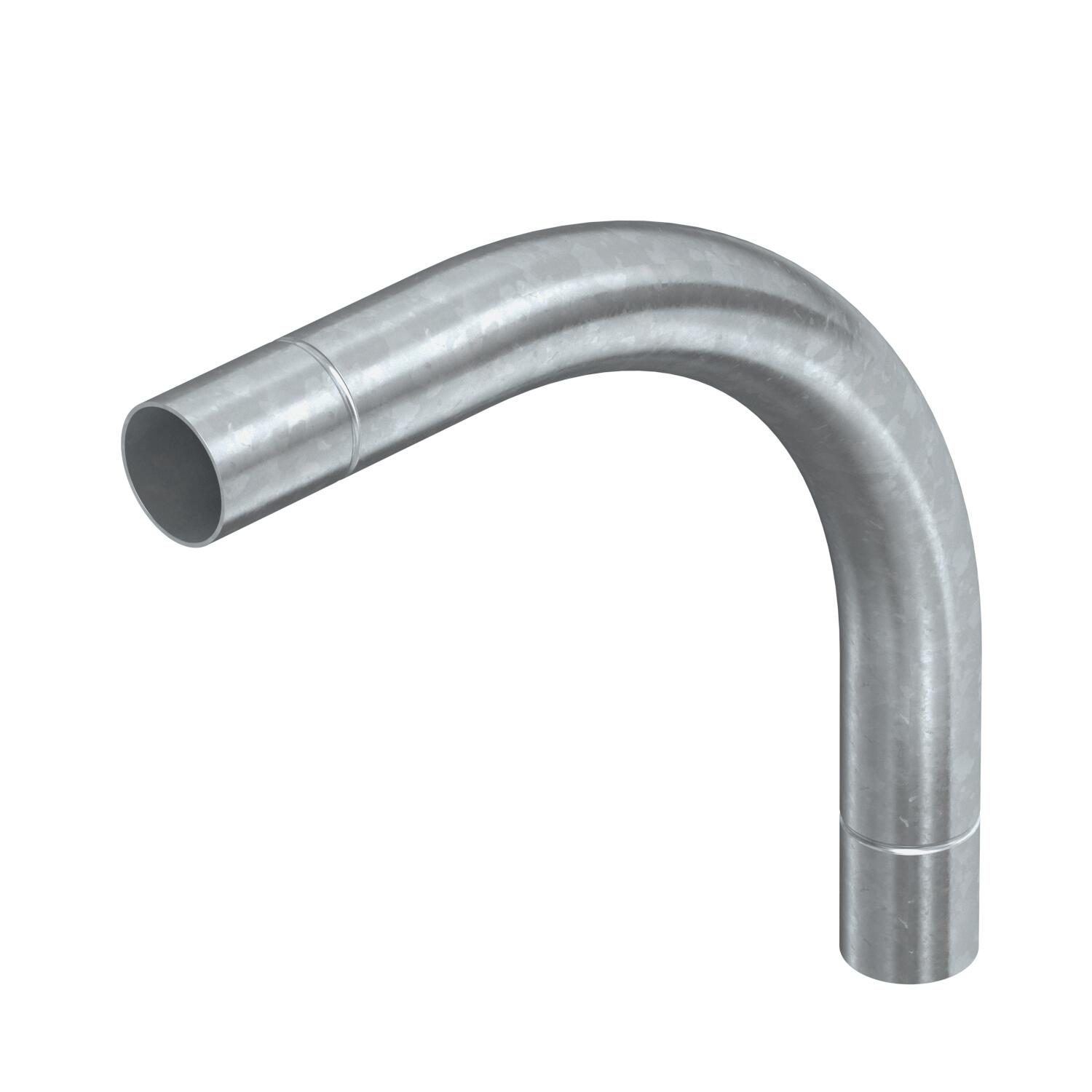

Curva in acciaio zincata a caldo per immersione, senza filettatura

N. art. / Tipo

Per diametro tubo nominale

Descrizione del prodotto

Descrizione del prodotto

Raccordo a gomito 90° con manicotti modellati per tubi di installazione elettrica secondo EN 61386-1. Parete interna senza sbavature.

Dati tecnici

Angolo del gomito	90 °
Con apertura di ispezione e coperchio	no
Con manicotto	sì

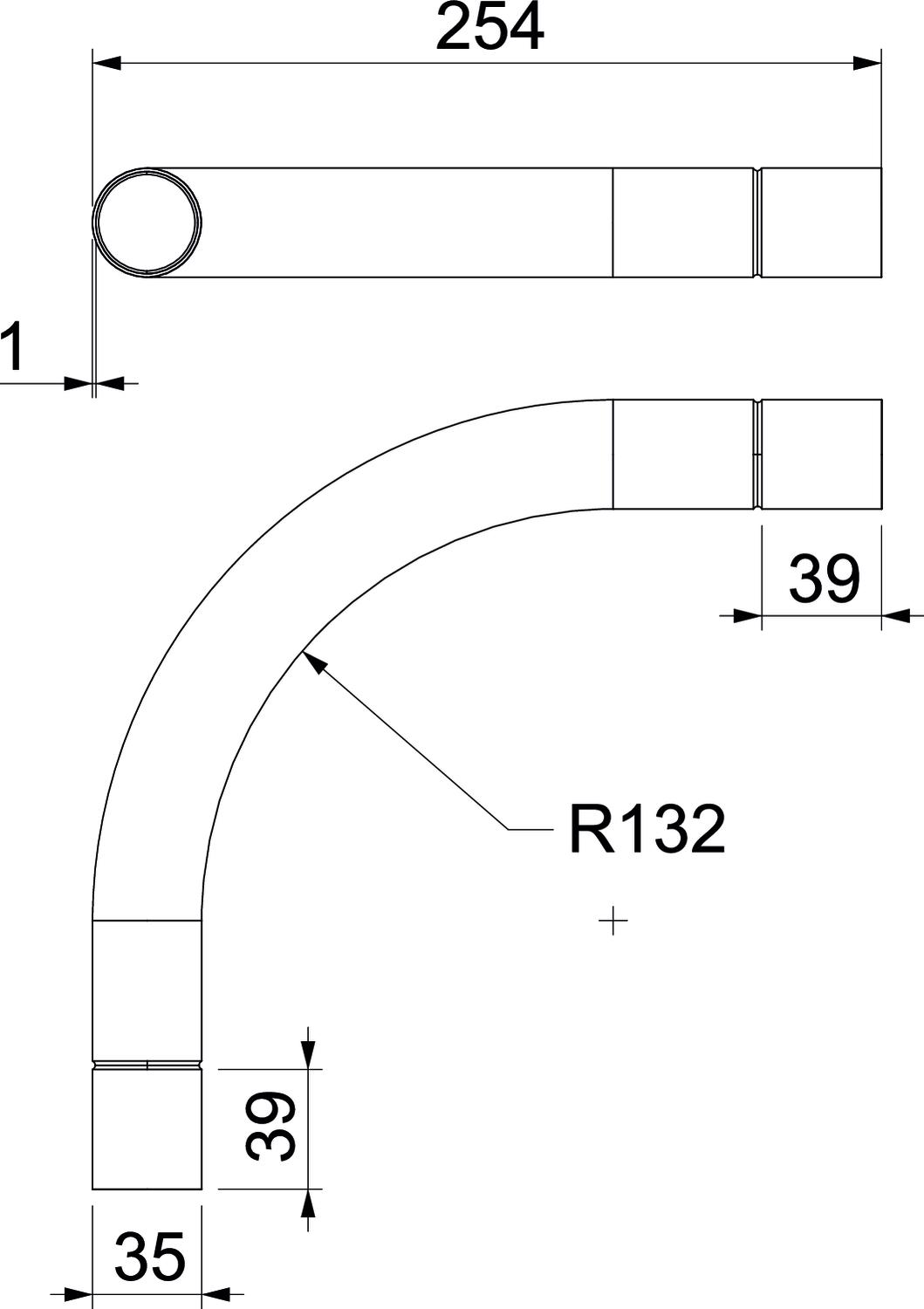

Dimensione A	86,5 mm
Dimensione B	254 mm
Dimensione d	32,7 mm
Dimensione D	35,1 mm
Dimensione I	40 mm
Dimensione M (mm)	M32
Dimensione R	150 mm
Dimensione t	1,2 mm
Dimensionee	Ø32mm

Flessibile	no
In due parti	no
Materiale	Acciaio
Per diametro tubo nominale	32 mm
Priva di alogeni	no
Range di temperatura di esercizio max	400 °C
Range di temperatura di esercizio min.	-45 °C
Superficie	zincato a caldo per immersione
Superficie lucida	no
Superficie spazzolata	no
Versione	Connessione

Tutti i tipi

Tutti i tipi

Tipo	Per diametro tubo nominale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SBN16 FT	50 mm	2046816	pz	15 pz	1.140,91 CHF Prezzo / 100 pz
SBN20 FT	20 mm	2046817	pz	25 pz	1.314,66 CHF Prezzo / 100 pz
SBN25 FT	25 mm	2046818	pz	25 pz	1.640,68 CHF Prezzo / 100 pz
SBN32 FT	32 mm	2046819	pz	20 pz	2.129,59 CHF Prezzo / 100 pz
SBN40 FT	40 mm	2046820	pz	15 pz	3.313,78 CHF Prezzo / 100 pz
SBN50 FT	50 mm	2046821	pz	5 pz	4.400,34 CHF Prezzo / 100 pz
SBN63 FT	63 mm	2046822	pz	3 pz	7.681,53 CHF Prezzo / 100 pz
