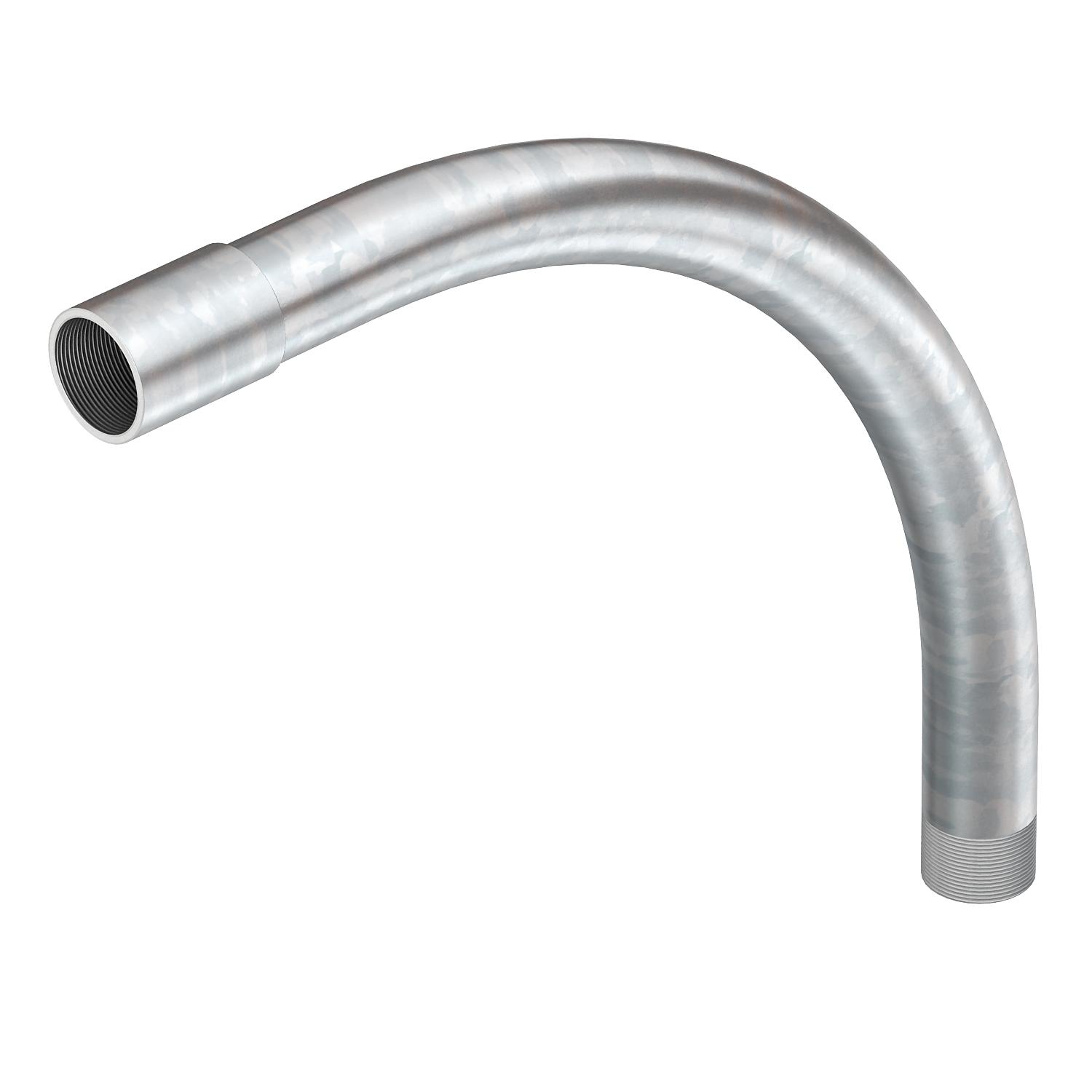

Curva in acciaio, zincata galvanicamente, con filettatura

N. art. 2046780 | EAN 4012196388189

Descrizione del prodotto

Descrizione del prodotto

Raccordo a gomito 90° per tubi d'installazione elettrica secondo EN 61386-1 con estremità filettata secondo EN 60423. Parete interna senza sbavature.

Sul raccordo è già avvitato un manicotto di giunzione.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Filettatura metrica
  • Classe di mantenimento funzionale E30
  • Classe di mantenimento funzionale E90
Dati tecnici

Dati tecnici

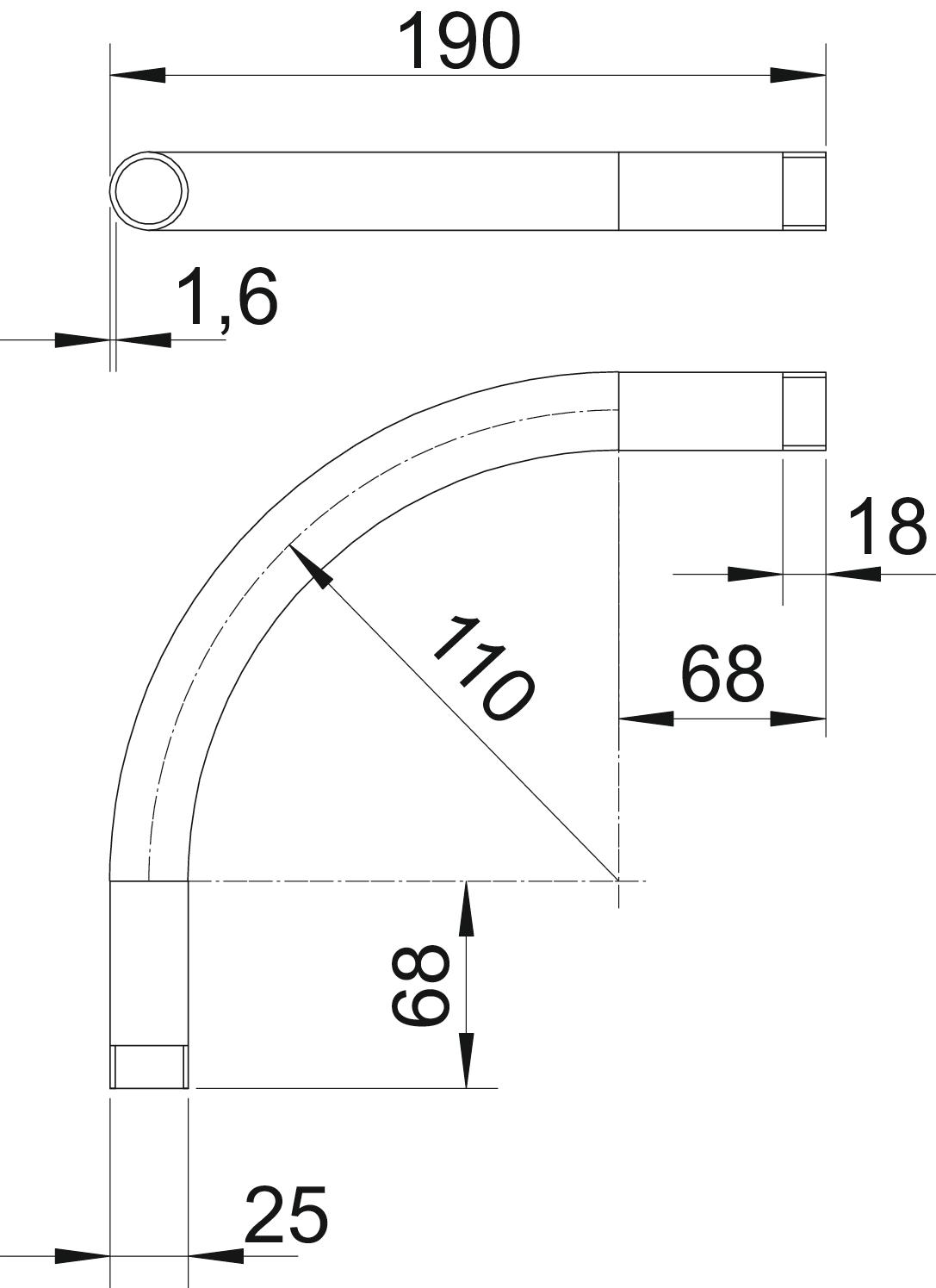

Angolo del gomito 90 °
Con apertura di ispezione e coperchio no
Con manicotto
Dimensione A 68 mm
Dimensione B 190 mm
Dimensione D 25 mm
Dimensione I 18 mm
Dimensione M (mm) M25
Dimensione R 110 mm
Dimensione t 1,6 mm
Dimensionee M25x1,5
Filettatura M25x1,5
Flessibile no
In due parti no
Materiale Acciaio
Per diametro tubo nominale 25 mm
Priva di alogeni no
Superficie zincato galvanicamente
Superficie lucida no
Superficie spazzolata no
Versione Filettatura
Tutti i tipi

Tutti i tipi

Tipo Filettatura N. art. Quantità Conf. Prezzo di listino IVA escl.
SBNM16 G M16x1,5 2046778
15 pz 1.522,61 CHF Prezzo / 100 pz
SBNM20 G M20x1,5 2046779
25 pz 1.559,73 CHF Prezzo / 100 pz
SBNM25 G M25x1,5 2046780
25 pz 1.663,80 CHF Prezzo / 100 pz
SBNM32 G M32x1,5 2046781
20 pz 2.264,62 CHF Prezzo / 100 pz
SBNM40 G M40x1,5 2046782
15 pz 3.163,30 CHF Prezzo / 100 pz
SBNM50 G M50x1,5 2046783
5 pz 5.823,64 CHF Prezzo / 100 pz
SBNM63 G M63x1,5 2046784
3 pz 8.675,25 CHF Prezzo / 100 pz
