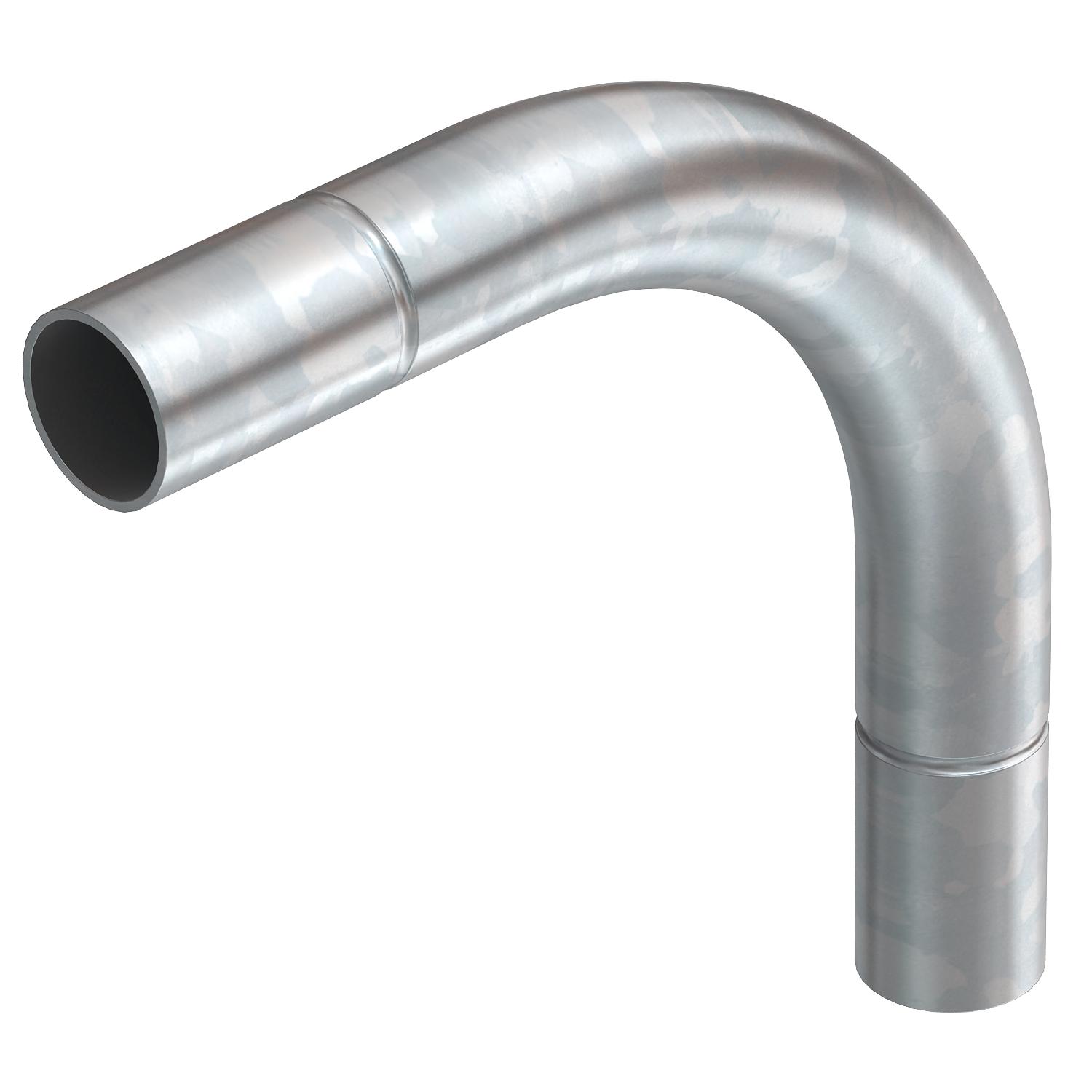

Curva in acciaio, zincata galvanicamente, senza filettatura

N. art. 2046809 | EAN 4012196387823

Descrizione del prodotto
Descrizione del prodotto
Raccordo a gomito 90° con manicotti modellati per tubi di installazione elettrica secondo EN 61386-1. Parete interna senza sbavature.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Classe di mantenimento funzionale E30
  • Classe di mantenimento funzionale E90
Dati tecnici

Dati tecnici

Angolo del gomito 90 °
Con apertura di ispezione e coperchio no
Con manicotto

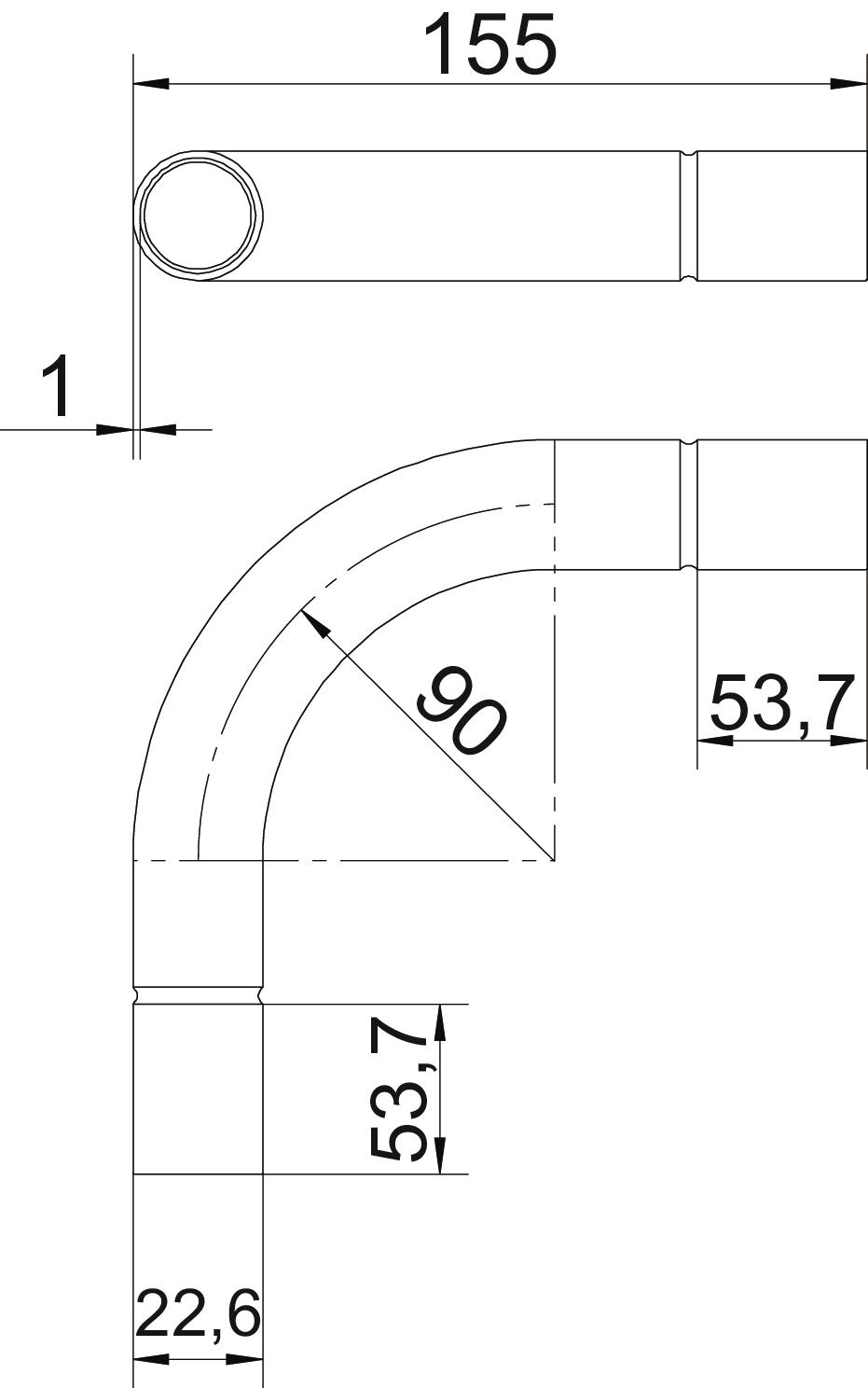

Dimensione A 53,7 mm
Dimensione B 155 mm
Dimensione d 20,6 mm
Dimensione D 22,6 mm
Dimensione I 30 mm
Dimensione M (mm) M20
Dimensione R 90 mm
Dimensione t 1 mm
Dimensionee Ø20mm
Flessibile no
In due parti no
Materiale Acciaio
Per diametro tubo nominale 20 mm
Priva di alogeni no
Superficie zincato galvanicamente
Superficie lucida no
Superficie spazzolata no
Versione Connessione
Tutti i tipi

Tutti i tipi

Tipo Per diametro tubo nominale N. art. Quantità Conf. Prezzo di listino IVA escl.
SBN16 G 16 mm 2046808
15 pz 1.021,33 CHF Prezzo / 100 pz
SBN20 G 20 mm 2046809
25 pz 1.043,15 CHF Prezzo / 100 pz
SBN25 G 25 mm 2046810
25 pz 1.151,73 CHF Prezzo / 100 pz
SBN32 G 32 mm 2046811
20 pz 1.466,82 CHF Prezzo / 100 pz
SBN40 G 40 mm 2046812
15 pz 2.651,07 CHF Prezzo / 100 pz
SBN50 G 50 mm 2046813
5 pz 4.302,59 CHF Prezzo / 100 pz
SBN63 G 63 mm 2046814
3 pz 5.758,40 CHF Prezzo / 100 pz
Download

Download

Dichiarazione di conformità UE SBN20 G / 2046809 , 0.06MB , pdf
REACH Dichiarazione di conformità SBN20 G / 2046809 , 0.12MB , pdf
RoHS Dichiarazione di conformità SBN20 G / 2046809 , 0.12MB , pdf

SBN20 G / 2046809 SBN20 G / 2046809
