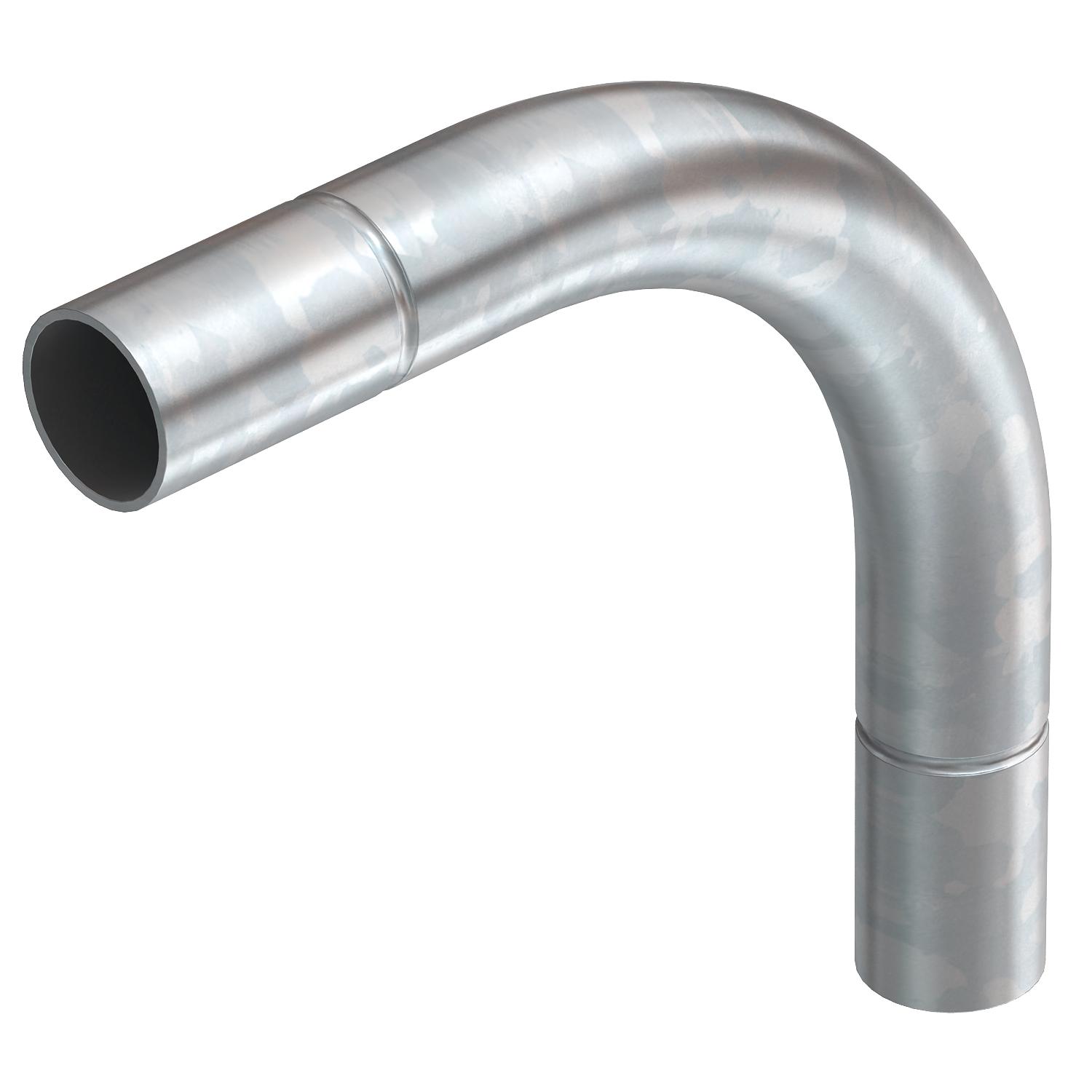

Curva in acciaio, zincata galvanicamente, senza filettatura

N. art. / Tipo

Per diametro tubo nominale

Descrizione del prodotto

Descrizione del prodotto

Raccordo a gomito 90° con manicotti modellati per tubi di installazione elettrica secondo EN 61386-1. Parete interna senza sbavature.

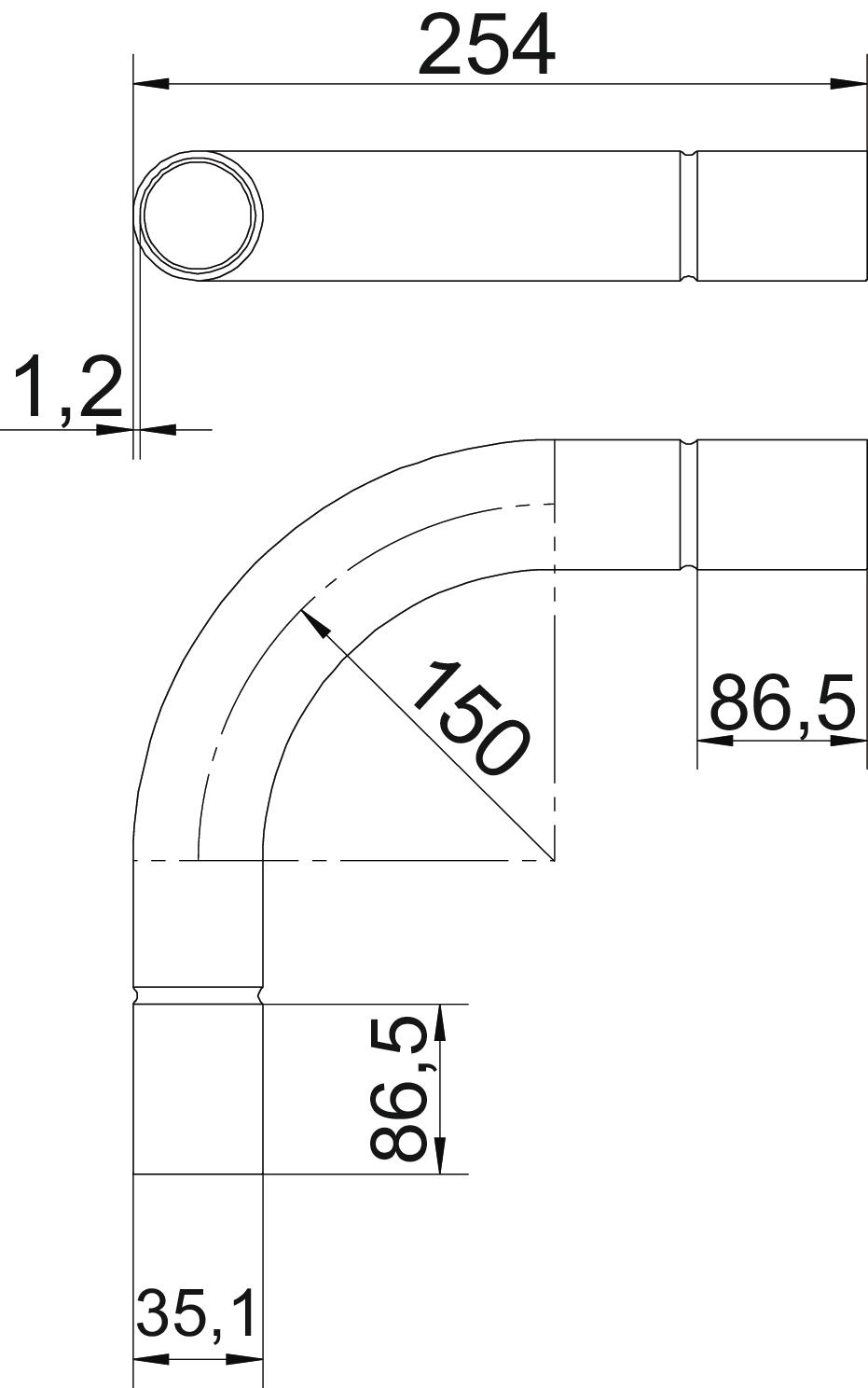

Dati tecnici

Angolo del gomito	90 °
Con apertura di ispezione e coperchio	no
Con manicotto	sì
Dimensione A	86,5 mm
Dimensione B	254 mm
Dimensione d	32,7 mm
Dimensione D	35,1 mm
Dimensione I	40 mm
Dimensione M (mm)	M32
Dimensione R	150 mm
Dimensione t	1,2 mm

Tutti i tipi

Tutti i tipi

Tipo	Per diametro tubo nominale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SBN16 G	16 mm	2046808	pz	15 pz	1.021,33 CHF Prezzo / 100 pz
SBN20 G	20 mm	2046809	pz	25 pz	1.043,15 CHF Prezzo / 100 pz
SBN25 G	25 mm	2046810	pz	25 pz	1.151,73 CHF Prezzo / 100 pz
SBN32 G	32 mm	2046811	pz	20 pz	1.466,82 CHF Prezzo / 100 pz
SBN40 G	40 mm	2046812	pz	15 pz	2.651,07 CHF Prezzo / 100 pz
SBN50 G	50 mm	2046813	pz	5 pz	4.302,59 CHF Prezzo / 100 pz
SBN63 G	63 mm	2046814	pz	3 pz	5.758,40 CHF Prezzo / 100 pz
