Curva per passerelle grigliata 90° FT

N. art. / Tipo

Larghezza

Diametro filo

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

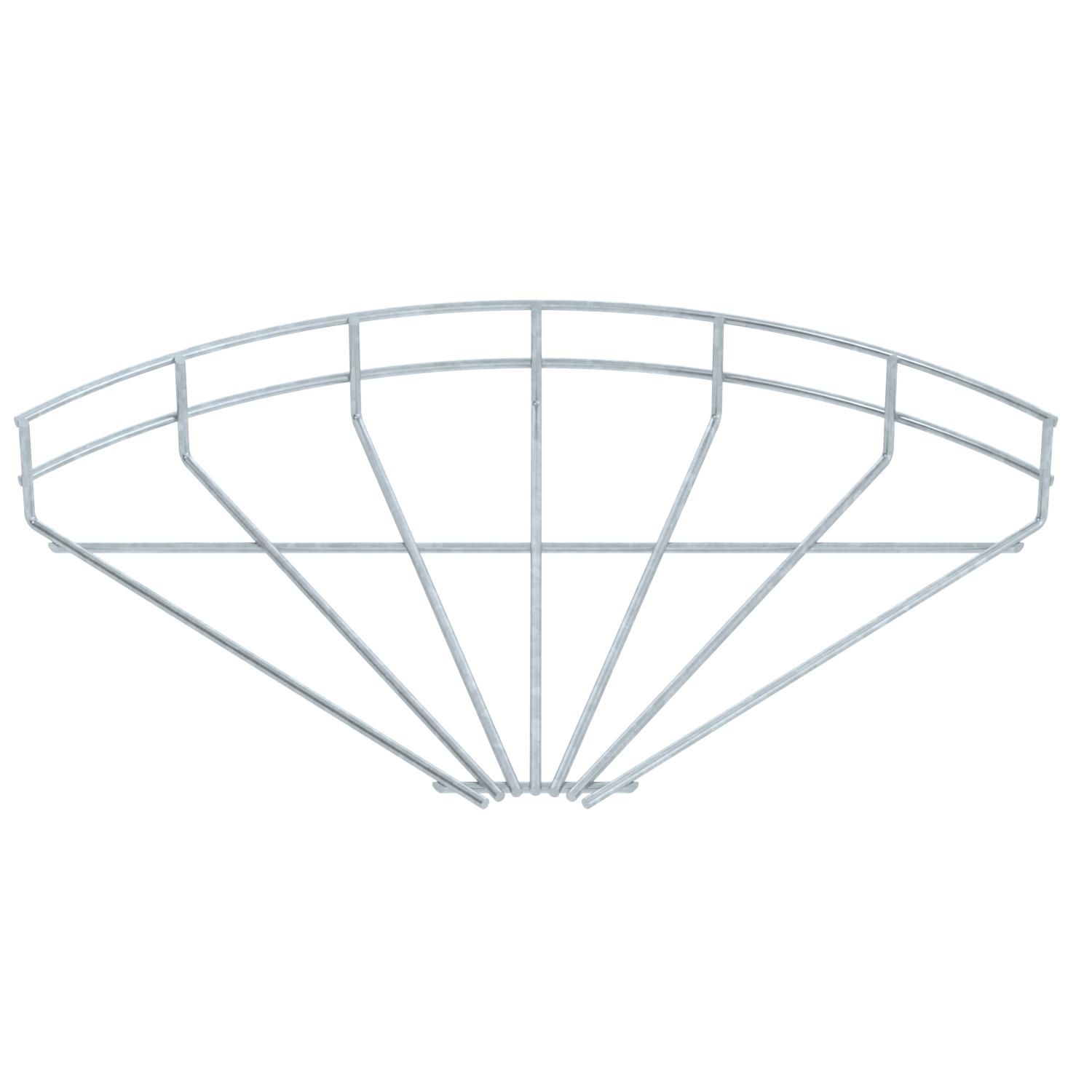

Curva 90° orizzontale per passerelle grigliate con altezza del bordo di 55 mm.

Dati tecnici

Acciaio inossidabile, decapato	no

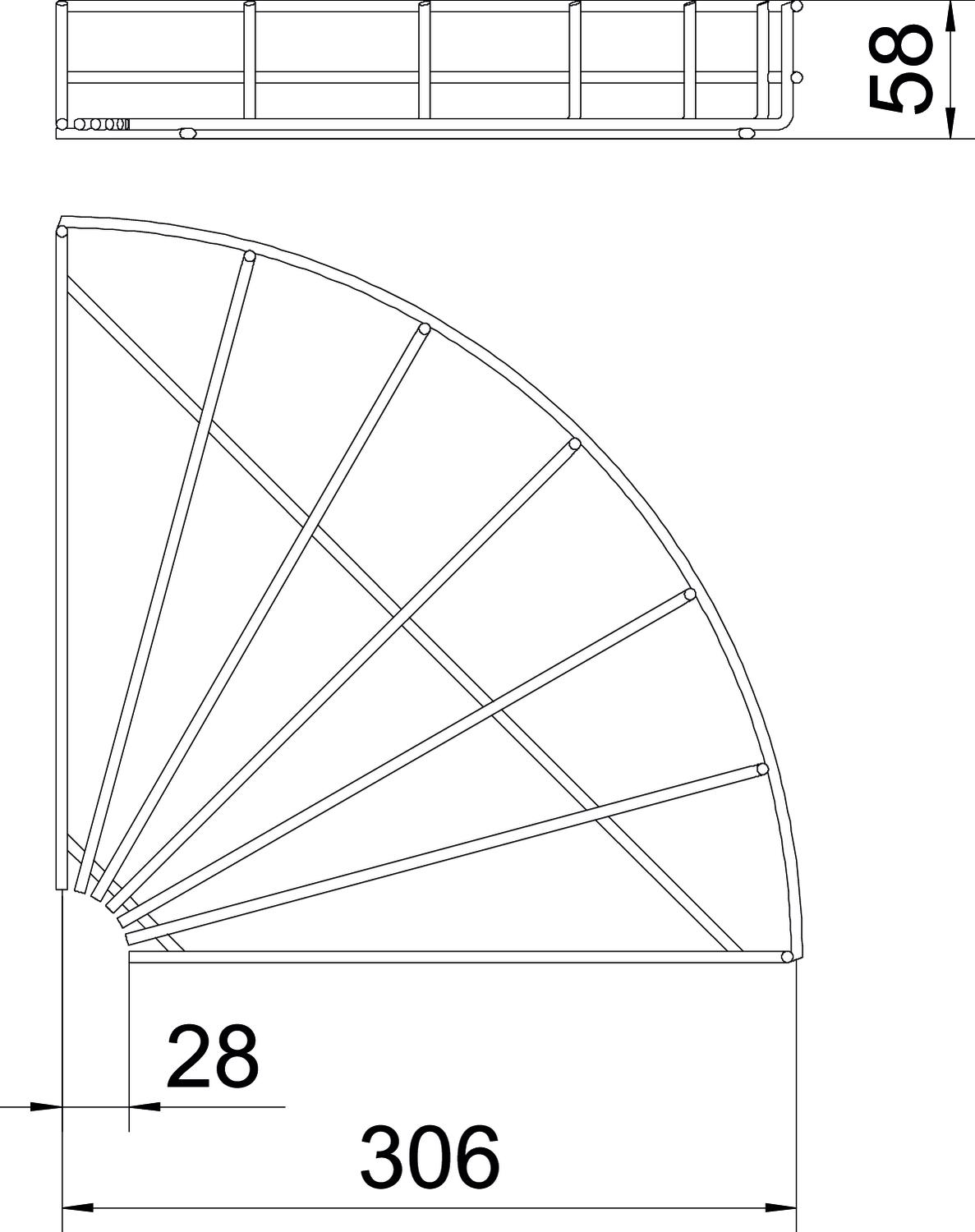

Altezza	55 mm
Colore	zinco
Diametro filo	4,8 mm
Dimensionee	55x300
Forma costruttiva	Curva orizzontale
Larghezza	11,81 in

Larghezza	300 mm
Mantenimento funzionale	no
Materiale	Acciaio
Piegatura (angolo)	90°
Superficie	zincato a caldo per immersione
Versione connettore	senza connettore

Tutti i tipi

Tipo	Larghezza	Diametro filo	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRB 90 510 FT	100 mm	3,9 mm	no	127 024 209	6002218	pz	1 pz	38,67 CHF Prezzo / 1 pz
GRB 90 515 FT	150 mm	3,9 mm	no	127 021 489	6002222	pz	1 pz	46,26 CHF Prezzo / 1 pz
GRB 90 520 FT	200 mm	3,9 mm	no	127 024 219	6002226	pz	1 pz	47,06 CHF Prezzo / 1 pz
GRB 90 530 FT	300 mm	4,8 mm	no	127 024 229	6002234	pz	1 pz	68,72 CHF Prezzo / 1 pz
GRB 90 540 FT	400 mm	4,8 mm	no	127 024 239	6002242	pz	1 pz	75,46 CHF Prezzo / 1 pz
GRB 90 550 FT	500 mm	4,8 mm	no	127 024 249	6002250	pz	1 pz	85,67 CHF Prezzo / 1 pz
GRB 90 560 FT	600 mm	4,8 mm	no	127 024 259	6002269	pz	1 pz	92,31 CHF Prezzo / 1 pz

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Connettore a giunto FT	GSV 34 FT	127 028 009	6016634	pz	20 pz	2,84 CHF Prezzo / 1 pz

Download

Scheda tecnica GRB 90 530 FT / 6002234 , 0.21MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità GRB 90 530 FT / 6002234 , 0.13MB , pdf

Download

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

Istruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
