Curva per passerelle grigliata 90° FT

N. art. / Tipo

Larghezza

Diametro filo

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

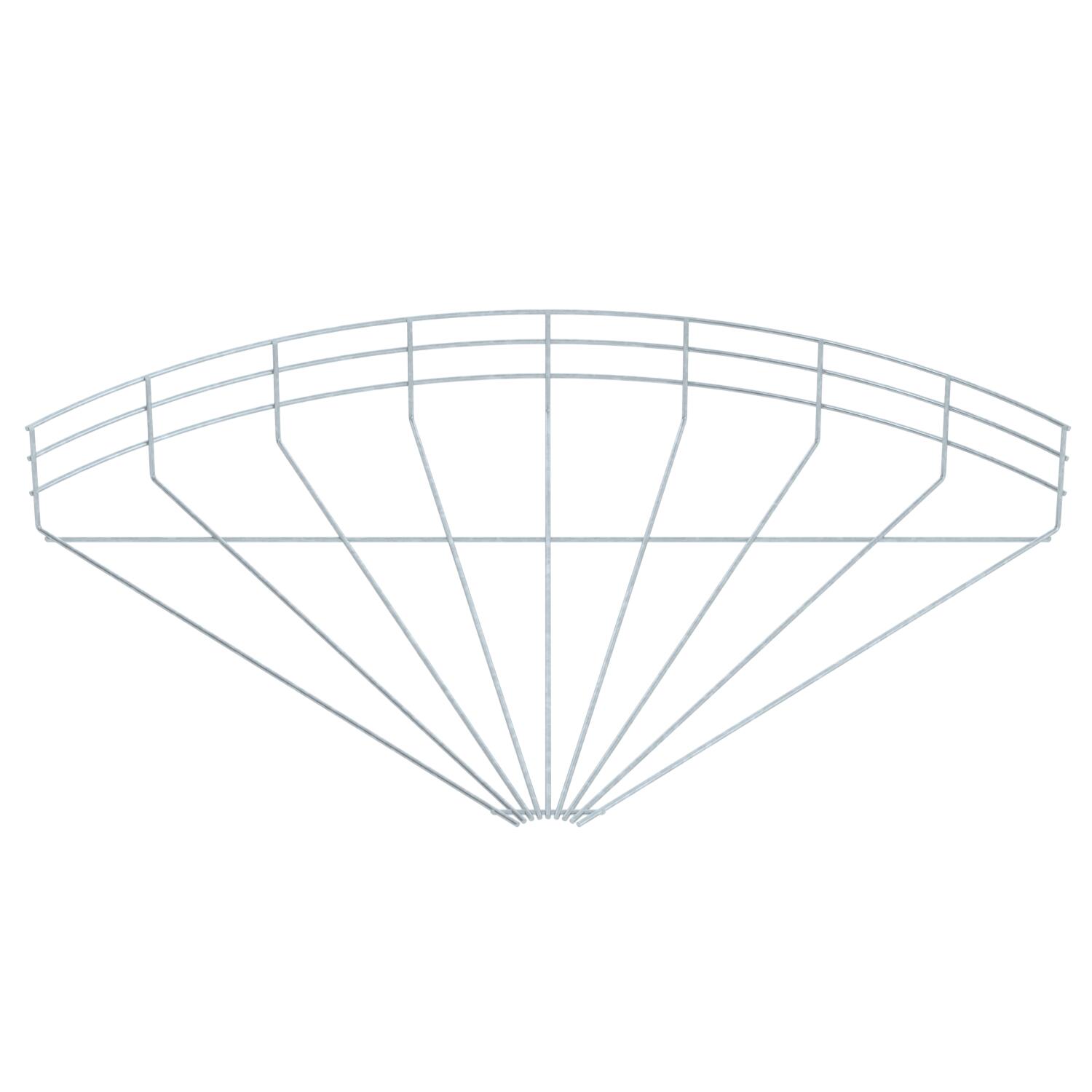

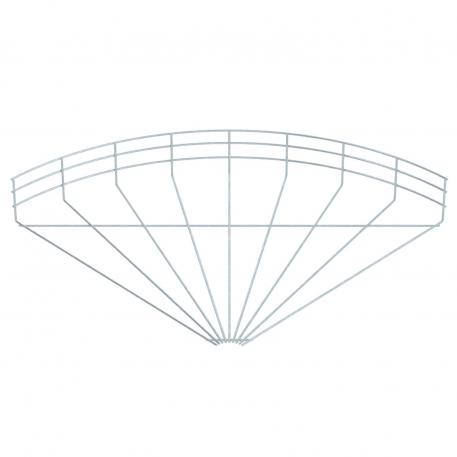

Curva 90° orizzontale per passerelle grigliate con altezza del bordo di 105 mm.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	105 mm
Colore	zinco
Diametro filo	4,8 mm

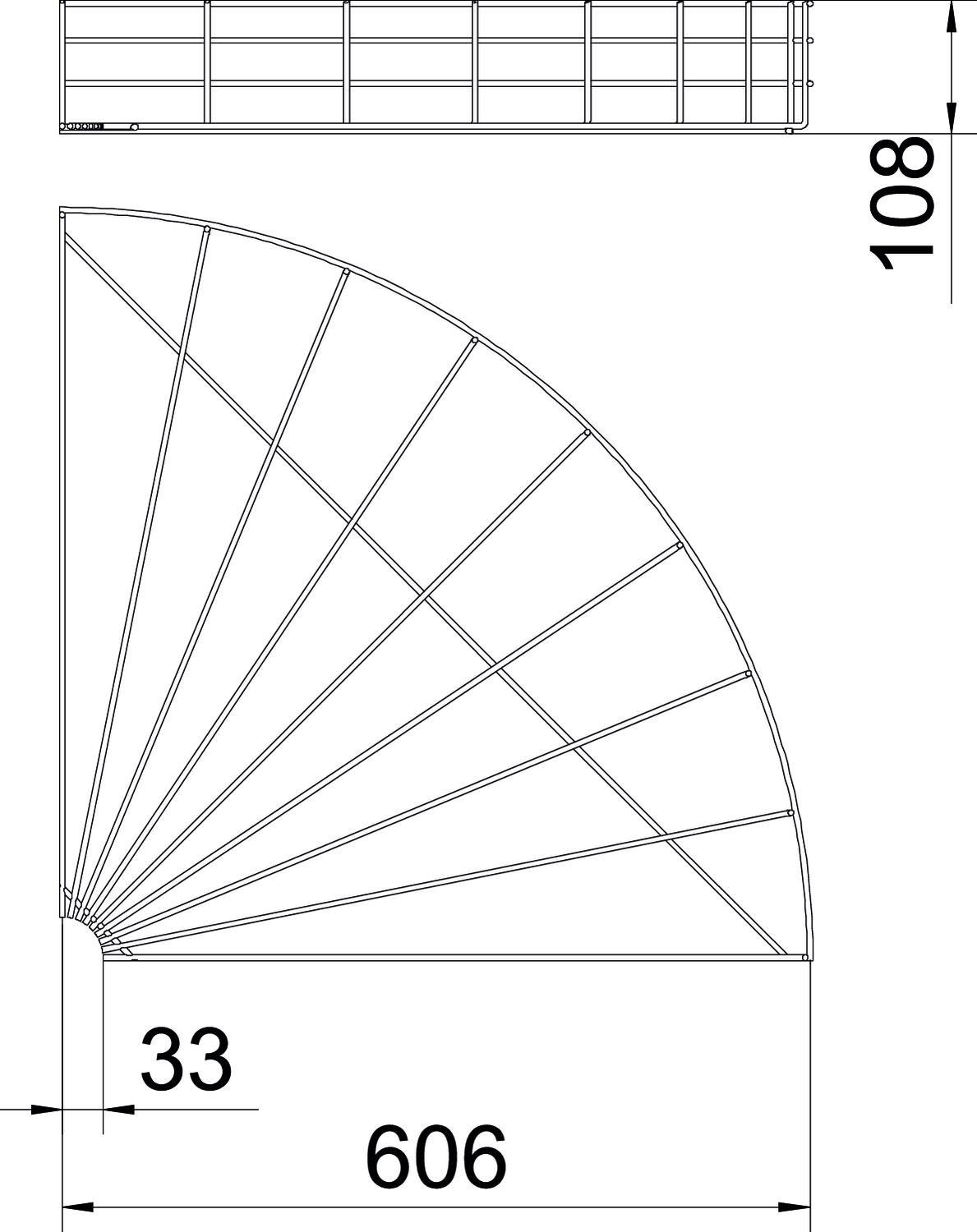

Dimensione A	33 mm
Dimensione B	606 mm
Dimensione H	108 mm
Dimensionee	105x600

Forma costruttiva	Curva orizzontale
Larghezza	600 mm
Larghezza	23,62 in
Mantenimento funzionale	no
Materiale	Acciaio
Piegatura (angolo)	90°
Superficie	zincato a caldo per immersione
Versione connettore	senza connettore

Tutti i tipi

Tipo	Larghezza	Diametro filo	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRB 90 110 FT	100 mm	3,9 mm	no	127 024 309	6002307	pz	1 pz	71,21 CHF Prezzo / 1 pz
GRB 90 115 FT	150 mm	3,9 mm	no	127 021 589	6002311	pz	1 pz	78,58 CHF Prezzo / 1 pz
GRB 90 120 FT	200 mm	4,8 mm	no	127 024 319	6002315	pz	1 pz	78,98 CHF Prezzo / 1 pz
GRB 90 130 FT	300 mm	4,8 mm	no	127 024 329	6002323	pz	1 pz	88,34 CHF Prezzo / 1 pz
GRB 90 140 FT	400 mm	4,8 mm	no	127 024 339	6002331	pz	1 pz	94,24 CHF Prezzo / 1 pz
GRB 90 150 FT	500 mm	4,8 mm	no	127 024 349	6002358	pz	1 pz	103,14 CHF Prezzo / 1 pz
GRB 90 160 FT	600 mm	4,8 mm	no	127 024 359	6002366	pz	1 pz	111,13 CHF Prezzo / 1 pz

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Connettore a giunto FT	GSV 34 FT	127 028 009	6016634	pz	20 pz	2,84 CHF Prezzo / 1 pz

Download

Scheda tecnica GRB 90 160 FT / 6002366 , 0.19MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità GRB 90 160 FT / 6002366 , 0.13MB , pdf

Download

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

Istruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
