Curva per passerelle grigliate 90° G 450 | 4,8 | no

morepic-1

morepic-2

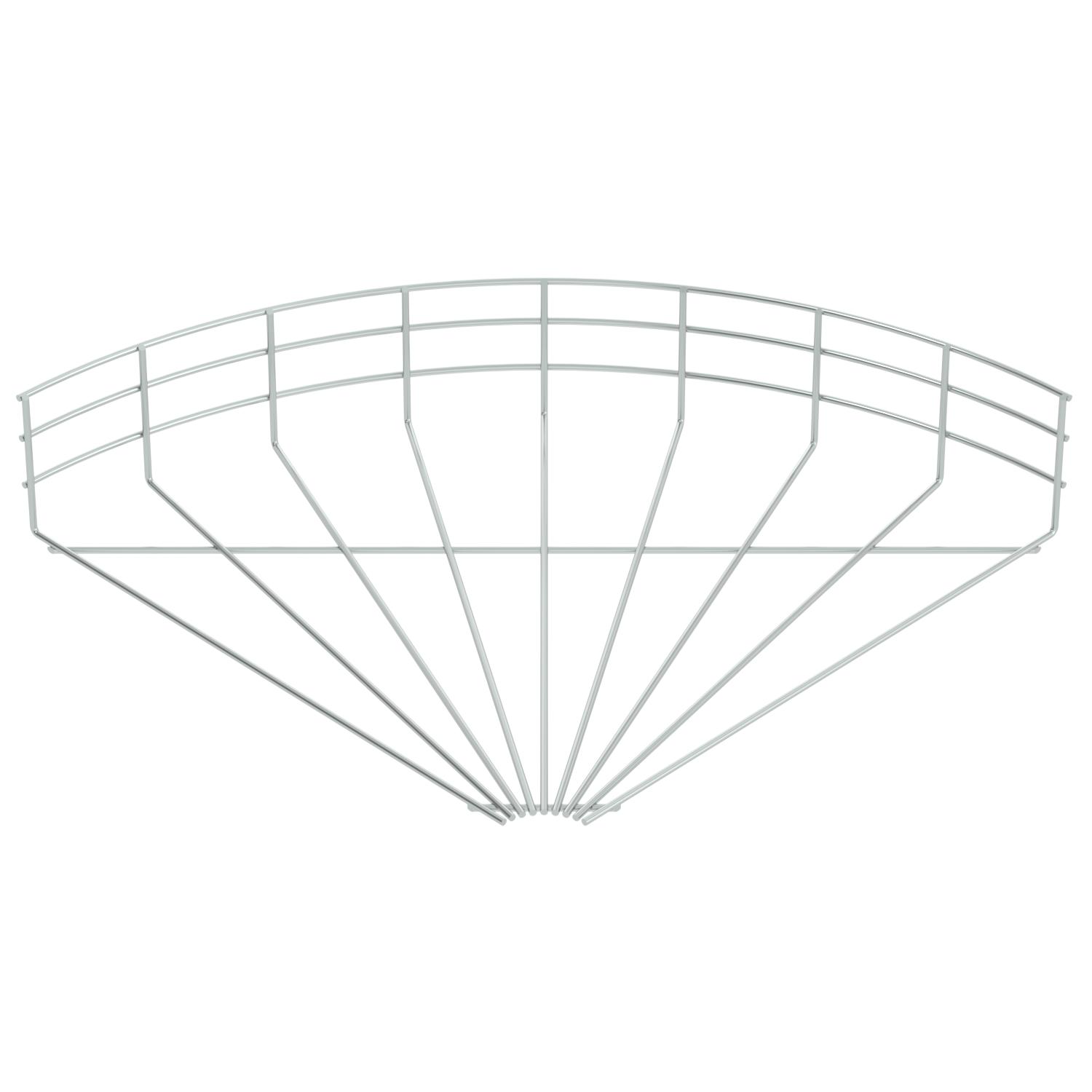

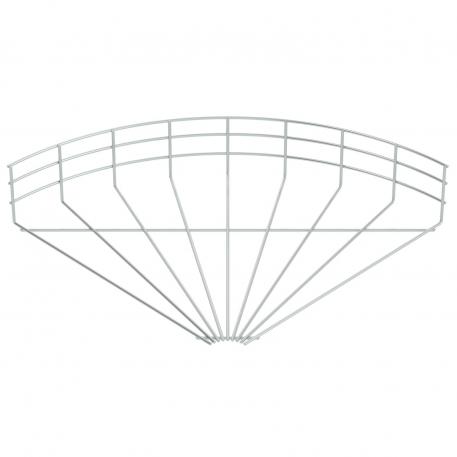

Curva per passerelle grigliate 90° G

N. art. 6002380 | EAN 4012195456285

N. art. / Tipo

Larghezza

Diametro filo

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Curva 90° orizzontale per passerelle grigliate con altezza del bordo di 105 mm.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	105 mm
Colore	zinco
Diametro filo	4,8 mm
Dimensione A	33 mm
Dimensione B	456 mm
Dimensione H	108 mm
Dimensionee	105x450

Forma costruttiva	Curva orizzontale
Larghezza	450 mm
Mantenimento funzionale	no
Materiale	Acciaio
Piegatura (angolo)	90°
Superficie	zincato galvanicamente
Versione connettore	senza connettore

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Diametro filo	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRB 90 110 G	100 mm	3,9 mm	no	127 024 409	6002370	pz	1 pz	71,21 CHF Prezzo / 1 pz
GRB 90 115 G	150 mm	3,9 mm	no	-----	6002372	pz	1 pz	78,58 CHF Prezzo / 1 pz
GRB 90 120 G	200 mm	4,8 mm	no	127 024 419	6002374	pz	1 pz	78,98 CHF Prezzo / 1 pz
GRB 90 130 G	300 mm	4,8 mm	no	127 024 429	6002376	pz	1 pz	88,34 CHF Prezzo / 1 pz
GRB 90 140 G	400 mm	4,8 mm	no	127 024 439	6002378	pz	1 pz	94,24 CHF Prezzo / 1 pz
GRB 90 145 G	450 mm	4,8 mm	no	-----	6002380	pz	1 pz	98,77 CHF Prezzo / 1 pz
GRB 90 150 G	500 mm	4,8 mm	no	127 024 449	6002382	pz	1 pz	103,14 CHF Prezzo / 1 pz
GRB 90 160 G	600 mm	4,8 mm	no	127 024 459	6002384	pz	1 pz	111,13 CHF Prezzo / 1 pz

Accessorio

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Connettore a giunto G	GSV 34 G	127 028 129	6016596	pz	20 pz	2,15 CHF Prezzo / 1 pz

Download

Scheda tecnica GRB 90 145 G / 6002380 , 0.19MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistemi di passerelle grigliate , 2.10MB , pdf

Catalogo Sistemi di passerelle portacavi , 2.10MB , pdf

Catalogo Ausili per la pianificazione e conoscenze di base dei sistemi di passerelle portacavi , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità GRB 90 145 G / 6002380 , 0.16MB , pdf

REACH Dichiarazione di conformità GRB 90 145 G / 6002380 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità GRB 90 145 G / 6002380 , 0.13MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

Istruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf

Grafico prodotto GRB 90 145 G / 6002380, 64.00 kB, jpg

Disegno quotato GRB 90 145 G / 6002380, 120.52 kB, jpg

GRB 90 145 G / 6002380

6002380_KSTP1.stp, 451.52 kB
