Curva per passerelle grigliate 90° G

N. art. / Tipo

Larghezza

Diametro filo

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

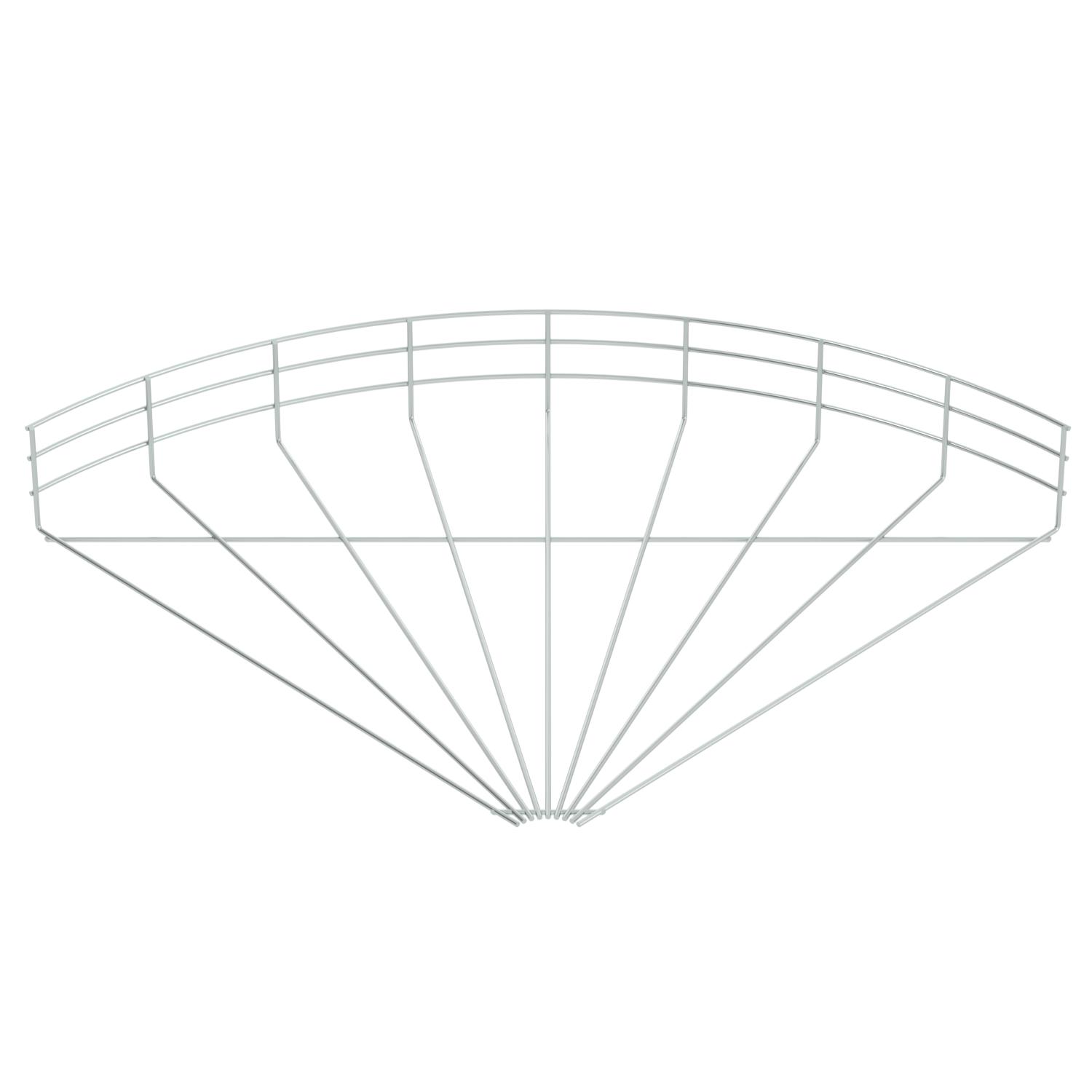

Curva 90° orizzontale per passerelle grigliate con altezza del bordo di 105 mm.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	105 mm
Colore	zinco
Diametro filo	4,8 mm

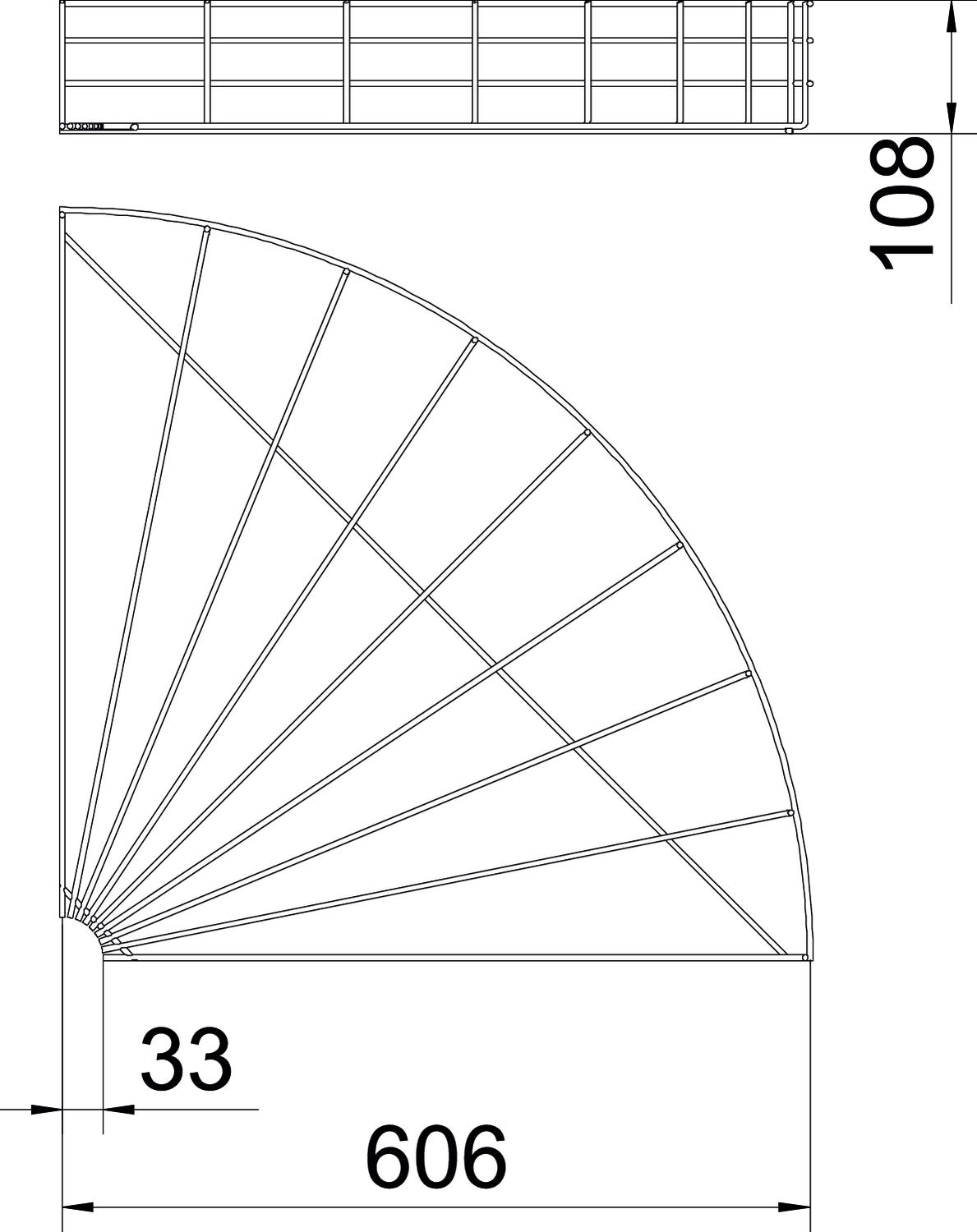

Dimensione A	33 mm
Dimensione B	606 mm
Dimensione H	108 mm
Dimensionee	105x600

Tutti i tipi

Tipo	Larghezza	Diametro filo	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRB 90 110 G	100 mm	3,9 mm	no	127 024 409	6002370	pz	1 pz	71,21 CHF Prezzo / 1 pz
GRB 90 115 G	150 mm	3,9 mm	no	-----	6002372	pz	1 pz	78,58 CHF Prezzo / 1 pz
GRB 90 120 G	200 mm	4,8 mm	no	127 024 419	6002374	pz	1 pz	78,98 CHF Prezzo / 1 pz
GRB 90 130 G	300 mm	4,8 mm	no	127 024 429	6002376	pz	1 pz	88,34 CHF Prezzo / 1 pz
GRB 90 140 G	400 mm	4,8 mm	no	127 024 439	6002378	pz	1 pz	94,24 CHF Prezzo / 1 pz
GRB 90 145 G	450 mm	4,8 mm	no	-----	6002380	pz	1 pz	98,77 CHF Prezzo / 1 pz
GRB 90 150 G	500 mm	4,8 mm	no	127 024 449	6002382	pz	1 pz	103,14 CHF Prezzo / 1 pz
GRB 90 160 G	600 mm	4,8 mm	no	127 024 459	6002384	pz	1 pz	111,13 CHF Prezzo / 1 pz

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Connettore a giunto G	GSV 34 G	127 028 129	6016596	pz	20 pz	2,15 CHF Prezzo / 1 pz
