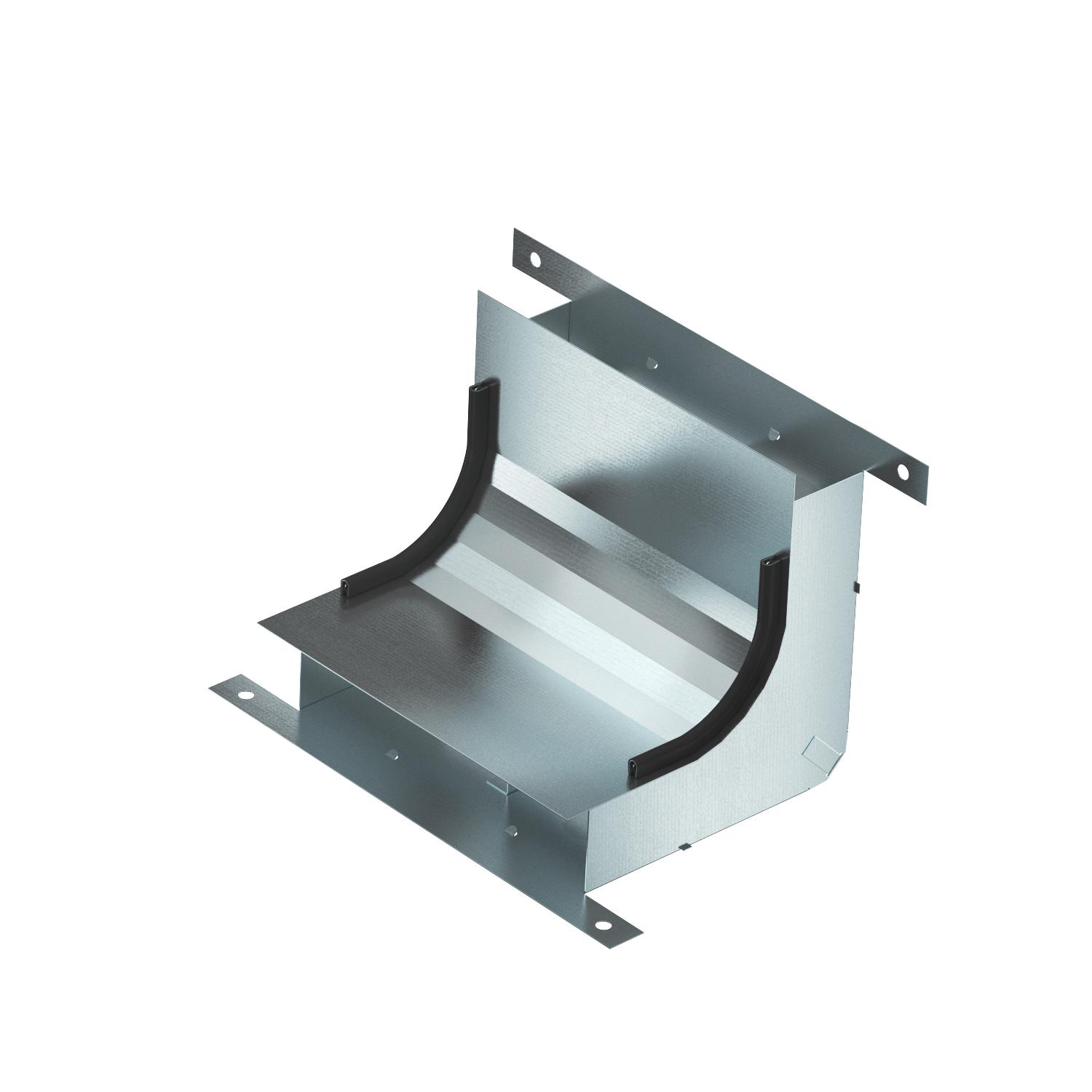

Curva verticale, 2 vie, per altezza del canale di 48 mm
N. art. 7400629 | EAN 4012197349479
- Descrizione del prodotto
-
Descrizione del prodottoCurva vertivale (2 pezzi) per una deviazione di direzione verticale di canali di installazione sotto pavimento sotto battuto (collegamenti a parete, immissioni).
-
- Dati tecnici
-
Dati tecnici

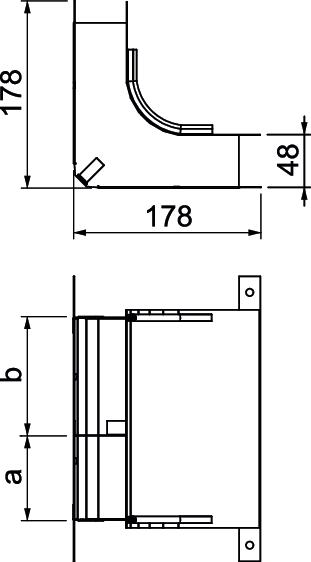

Adatto per canali sotto pavimento chiusi a filo battuto no Adatto per condotti sotto battuto coperti dal massetto sì Altezza 48 mm Altezza canale min. 48 mm Dimensione a 80 mm Dimensione b 110 mm Dimensione H 48 mm Dimensionee 270x177,7x177,7 Larghezza 190 mm Larghezza canale min. 190 mm Lughezza. 178 mm Materiale Acciaio Numero delle vie 2 St. Numero di pareti divisorie fisse 1 Sezione via a 3413 mm² Sezione via b 4804 mm² Superficie zincato in continuo - Tutti i tipi
- Download
-
Scheda tecnica KV2 19048-2 / 7400629 , 0.15MB , pdfDichiarazione di conformità UE KV2 19048-2 / 7400629 , 0.11MB , pdfDichiarazione di prestazione KV2 19048-2 / 7400629 , 0.34MB , pdfIstruzioni di montaggio EÜK screed-covered duct system generation 3 , 76.05MB , pdfIstruzioni di montaggio Sistema di canali sottopavimento EÜK , 19.88MB , pdf
