Derivazione a croce 110 FS

N. art. 7027355 | EAN 4012197338879 | ELDAS-No. 127 033 329

Descrizione del prodotto
Descrizione del prodotto

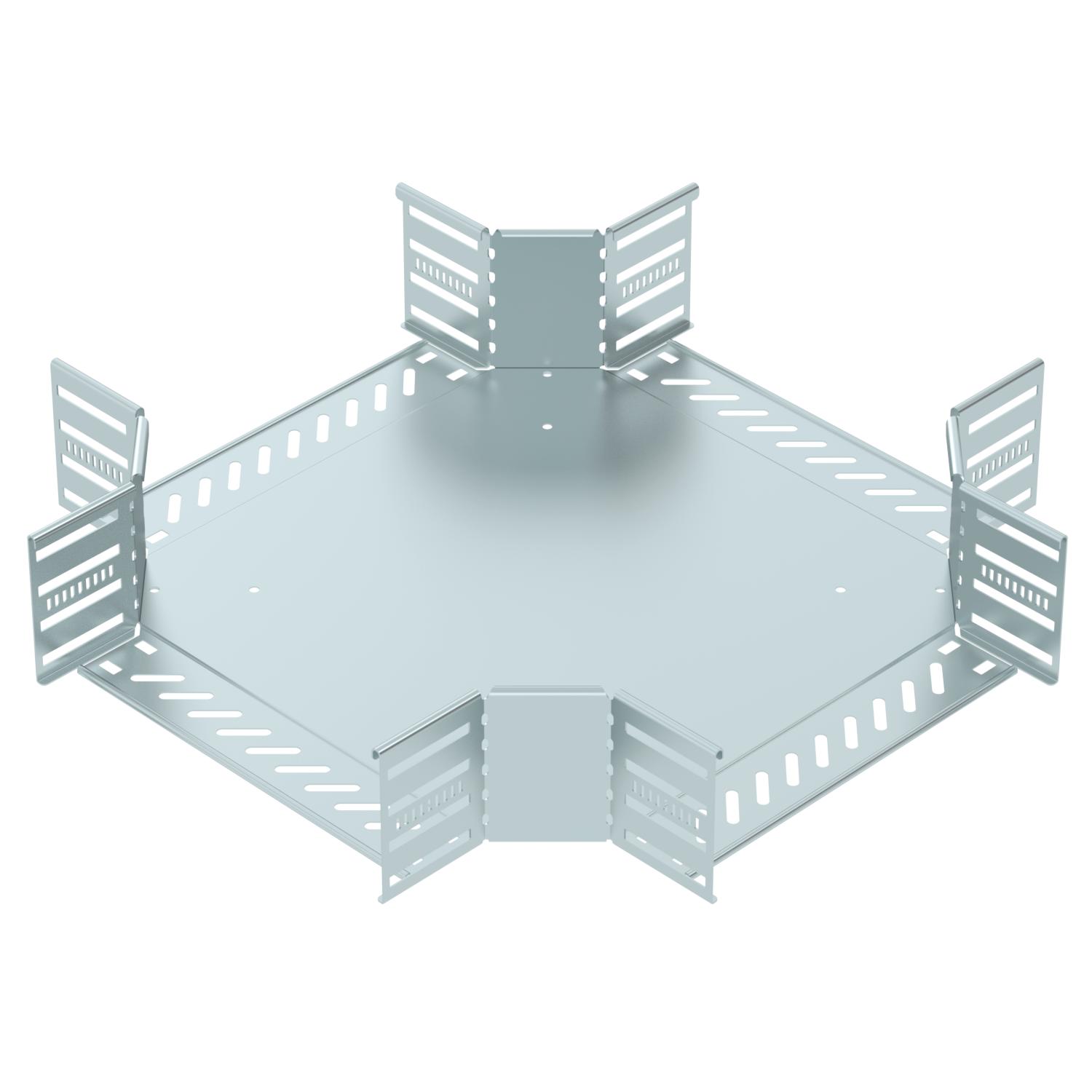

Derivazione a croce per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 110 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 110 mm
Colore zinco
Dimensione B 300 mm
Dimensione R 50 mm
Dimensionee 110x300
Foratura NATO no
Larghezza 300 mm
Mantenimento funzionale no
Materiale Acciaio
Quantità viti raccomandata 44 St.
Range di temperatura di esercizio max 120 °C
Range di temperatura di esercizio min. -20 °C
Spessore lamiera 1 mm
Spessore longherone 1,25 mm
Spessore materiale piastra 1 mm
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato/fissato
Versione a grande portata no
Versione connettore connettore integrato
Tutti i tipi

Tutti i tipi

Tipo Larghezza ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
RK 110 FS 100 mm 127 033 289 7027351
1 pz 78,41 CHF Prezzo / 1 pz
RK 120 FS 200 mm 127 033 309 7027353
1 pz 102,22 CHF Prezzo / 1 pz
RK 130 FS 300 mm 127 033 329 7027355
1 pz 118,22 CHF Prezzo / 1 pz
RK 140 FS 400 mm 127 033 349 7027357
1 pz 339,41 CHF Prezzo / 1 pz
RK 150 FS 500 mm 127 033 369 7027361
1 pz 420,19 CHF Prezzo / 1 pz
RK 160 FS 600 mm 127 033 389 7027363
1 pz 500,93 CHF Prezzo / 1 pz
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per derivazione a croce FS Coperchio per derivazione a croce FS RKD 300 FS 127 035 639 7027804
1 pz 131,84 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2 Morsetto doppio, montaggio accessori A2 DOP A2 6035998
10 pz 75,10 CHF Prezzo / 100 pz
Download

Download

Dichiarazione di conformità UE RK 130 FS / 7027355 , 0.15MB , pdf
Download
REACH Dichiarazione di conformità RK 130 FS / 7027355 , 0.12MB , pdf
RoHS Dichiarazione di conformità RK 130 FS / 7027355 , 0.13MB , pdf
