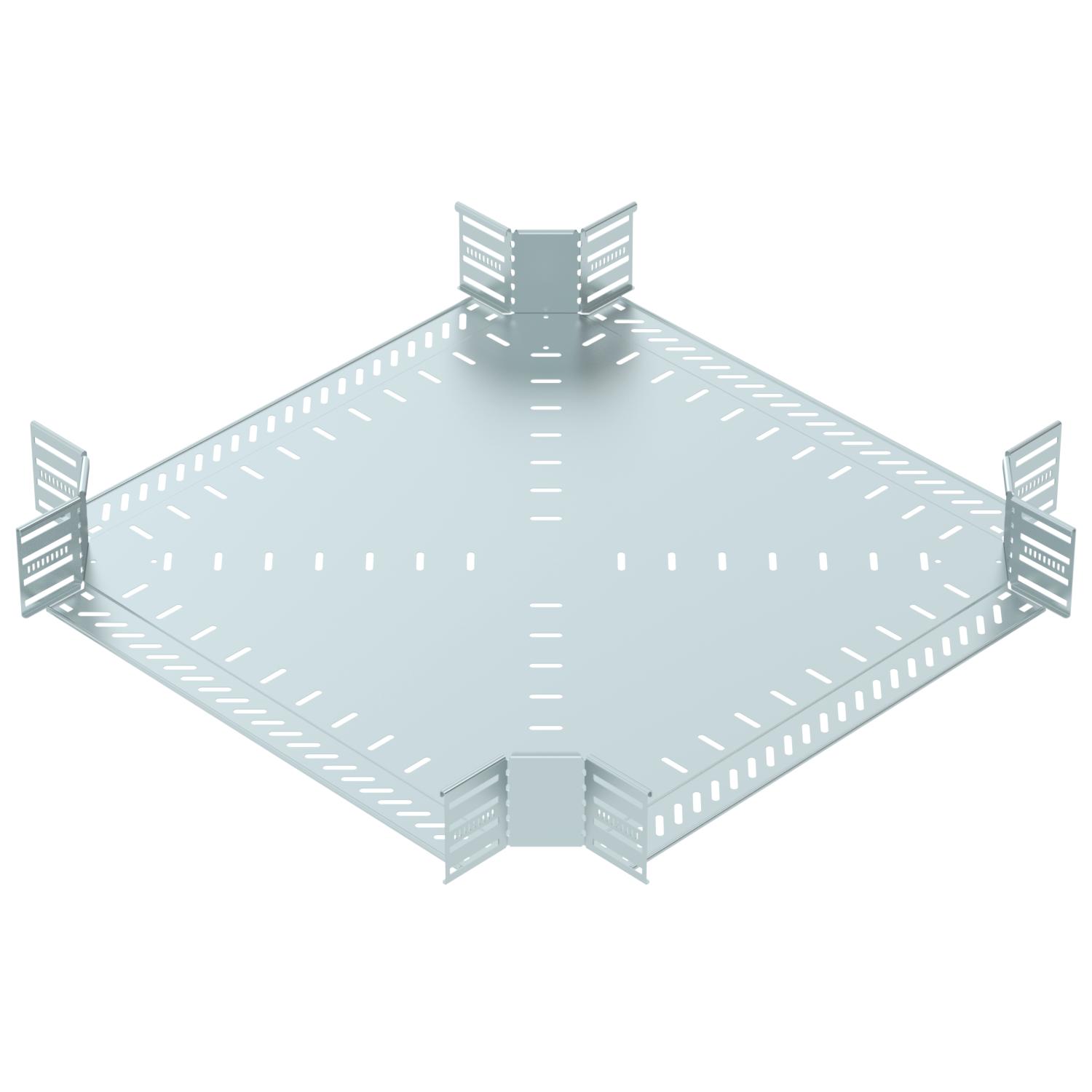

Derivazione a croce 110 FS

N. art. 7027363 | EAN 4012197338961 | ELDAS-No. 127 033 389

N. art. / Tipo

Larghezza

Descrizione del prodotto

Descrizione del prodotto

Derivazione a croce per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 110 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Dimensionee	110x600
Foratura NATO	no
Mantenimento funzionale	no
Materiale	Acciaio
Quantità viti raccomandata	48 St.
Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C

Spessore lamiera	1 mm
Spessore longherone	1,25 mm
Spessore materiale piastra	1 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

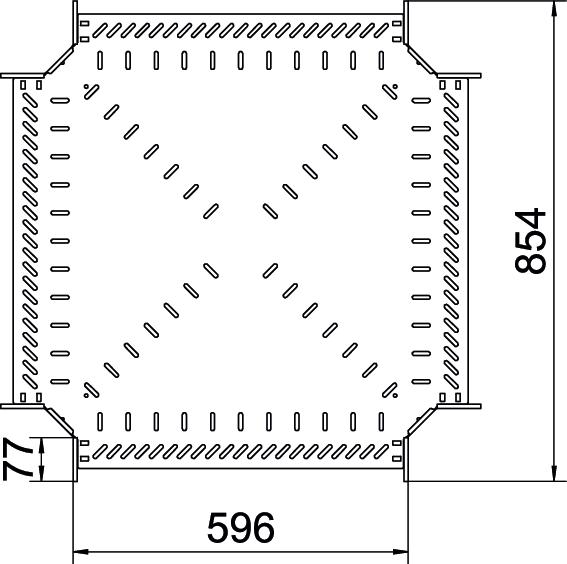

Misure

Altezza	110 mm
Dimensione B	600 mm

Dimensione R	50 mm
Larghezza	600 mm

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RK 110 FS	100 mm	127 033 289	7027351	pz	1 pz	78,41 CHF Prezzo / 1 pz
RK 120 FS	200 mm	127 033 309	7027353	pz	1 pz	102,22 CHF Prezzo / 1 pz
RK 130 FS	300 mm	127 033 329	7027355	pz	1 pz	118,22 CHF Prezzo / 1 pz
RK 140 FS	400 mm	127 033 349	7027357	pz	1 pz	339,41 CHF Prezzo / 1 pz
RK 150 FS	500 mm	127 033 369	7027361	pz	1 pz	420,19 CHF Prezzo / 1 pz
RK 160 FS	600 mm	127 033 389	7027363	pz	1 pz	500,93 CHF Prezzo / 1 pz
