Derivazione a croce 110 FT 200

morepic-1

morepic-2

Derivazione a croce 110 FT

N. art. 6312934 | EAN 4012196303311

N. art. / Tipo

Larghezza

Descrizione del prodotto

Descrizione del prodotto

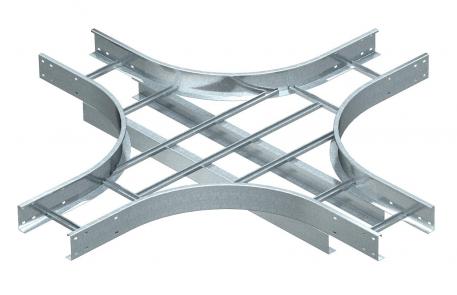

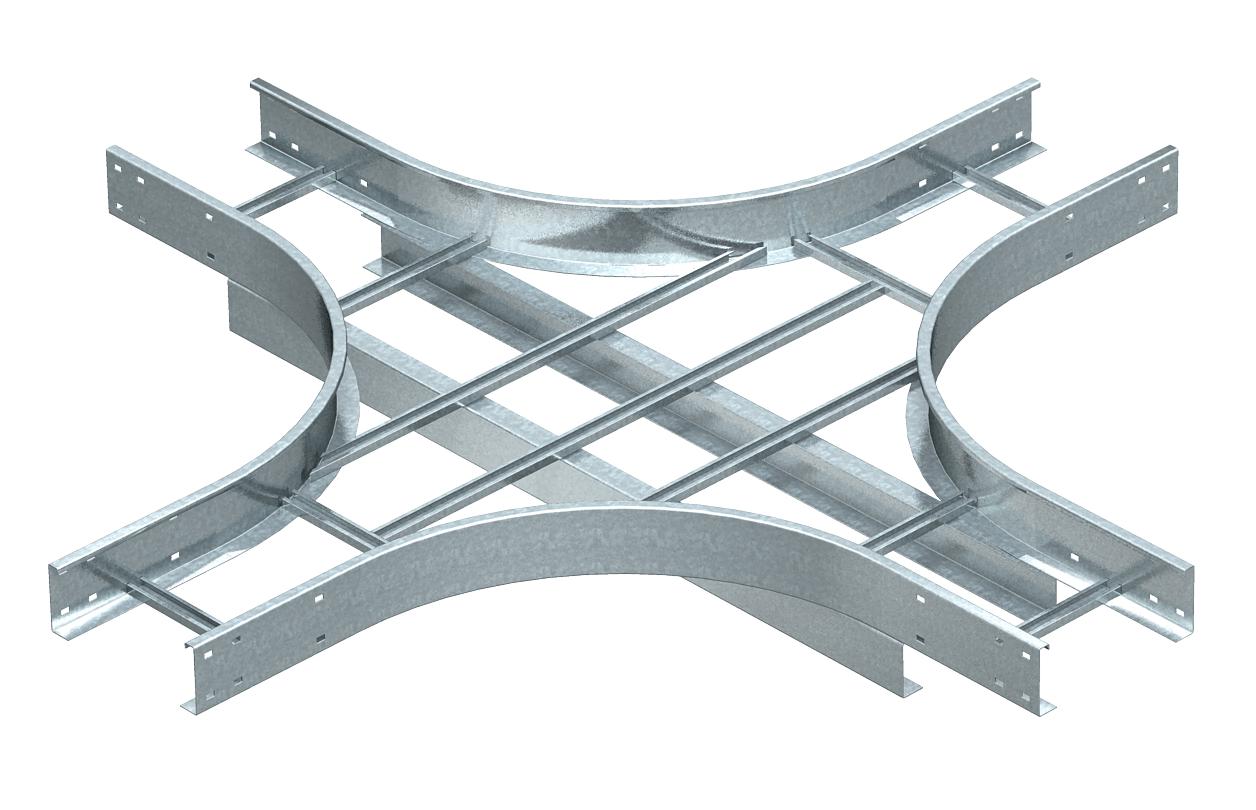

Derivazione a croce, orizzontale, per tutte le passerelle a grande portata con bordo di 110 mm.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco
Dimensione B	200 mm
Dimensione R	500 mm
Dimensionee	110x200
Larghezza	200 mm

Mantenimento funzionale	no
Materiale	Acciaio
Spessore longherone	2 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	sì
Versione dei pioli	Profilo non forato
Versione del longherone laterale	profilo piatto

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WLK 1120 FT	200 mm	6312934	pz	1 pz	1.431,75 CHF Prezzo / 1 pz
WLK 1130 FT	300 mm	6312942	pz	1 pz	1.497,26 CHF Prezzo / 1 pz
WLK 1140 FT	400 mm	6312950	pz	1 pz	1.554,97 CHF Prezzo / 1 pz
WLK 1150 FT	500 mm	6312969	pz	1 pz	1.624,00 CHF Prezzo / 1 pz
WLK 1160 FT	600 mm	6312977	pz	1 pz	1.660,28 CHF Prezzo / 1 pz

Download

Scheda tecnica WLK 1120 FT / 6312934 , 0.22MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistemi a grande portata , 2.10MB , pdf

Volantino Coperchio a scatto , 2.00MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità UE WLK 1120 FT / 6312934 , 0.18MB , pdf

Dichiarazione di conformità UK WLK 1120 FT / 6312934 , 0.09MB , pdf

Download

Istruzioni di montaggio Weitspannkabelleitern , 11.33MB , pdf

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

Grafico prodotto WLK 1120 FT / 6312934, 84.95 kB, jpg

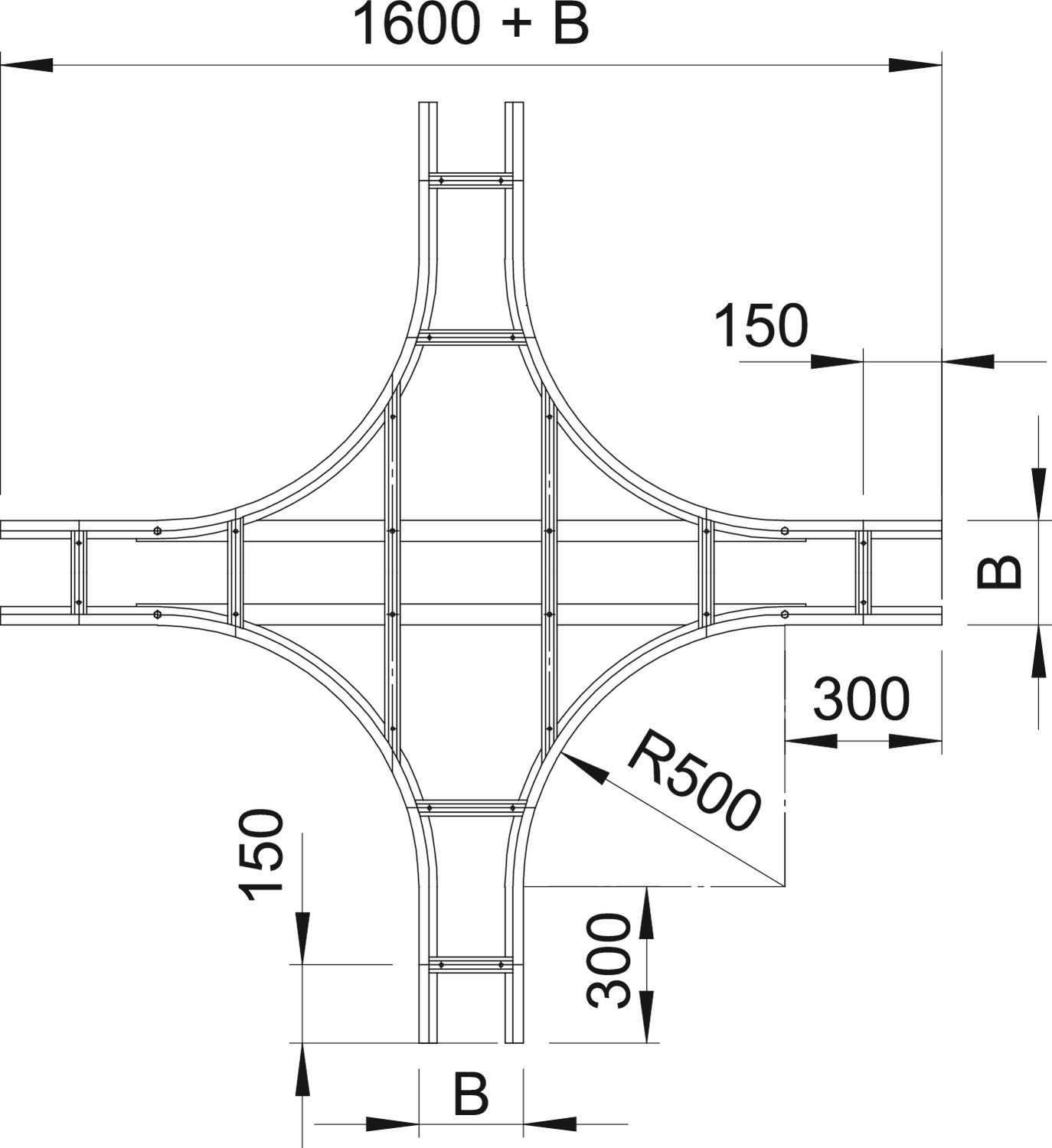

Disegno quotato WLK 1120 FT / 6312934, 101.36 kB, jpg

WLK 1120 FT / 6312934 WLK 1120 FT / 6312934

6312934_KSTP1.stp, 1.08 MB
