Derivazione a croce 35 FS
N. art. 7027303 | EAN 4012197338398 | ELDAS-No. 127 033 429
- Descrizione del prodotto
-
Descrizione del prodotto

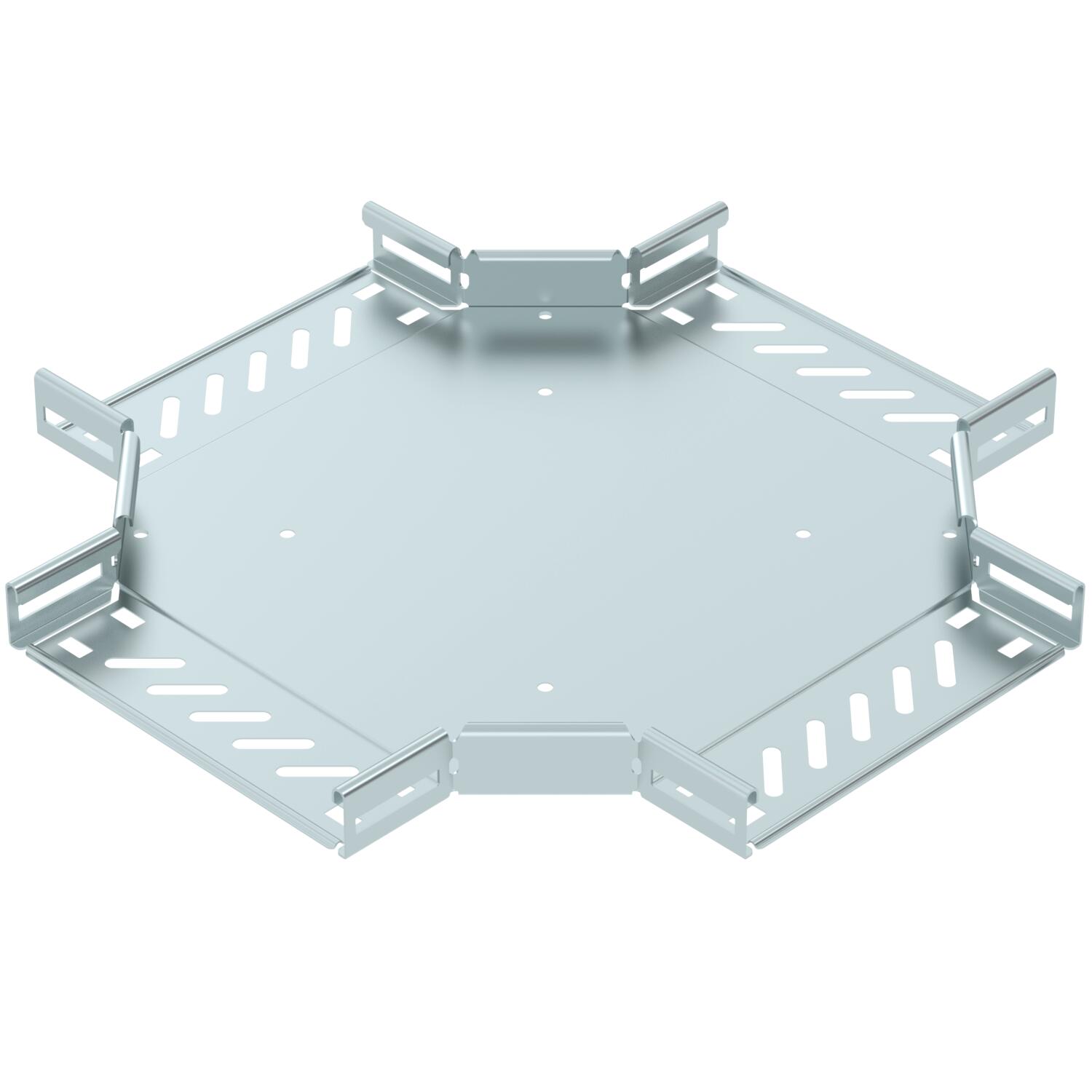

Derivazione a croce per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 35 mm. Connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Dimensionee 35x200 Foratura NATO no Mantenimento funzionale no Materiale Acciaio Quantità viti raccomandata 16 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore connettore integrato Misure

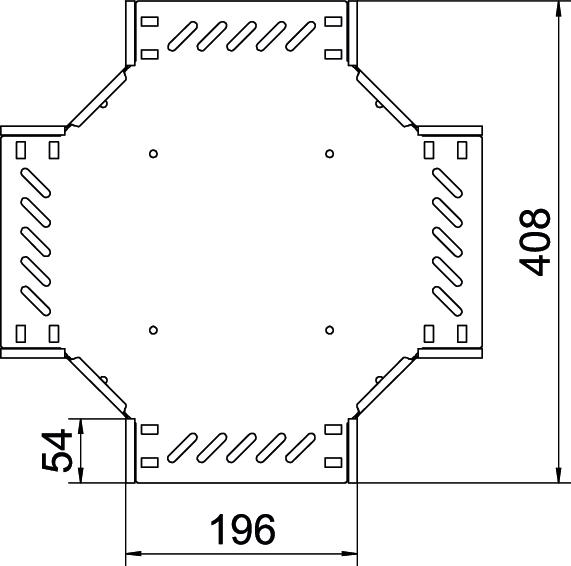

Altezza 35 mm Dimensione B 200 mm Dimensione R 50 mm Larghezza 200 mm - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per derivazione a croce FS
RKD 200 FS 127 035 599 7027802 1 pz 112,89 CHF Prezzo / 1 pz - Download
-
