Derivazione a croce 35 FS
N. art. 7027305 | EAN 4012197338428 | ELDAS-No. 127 033 449
- Descrizione del prodotto
-

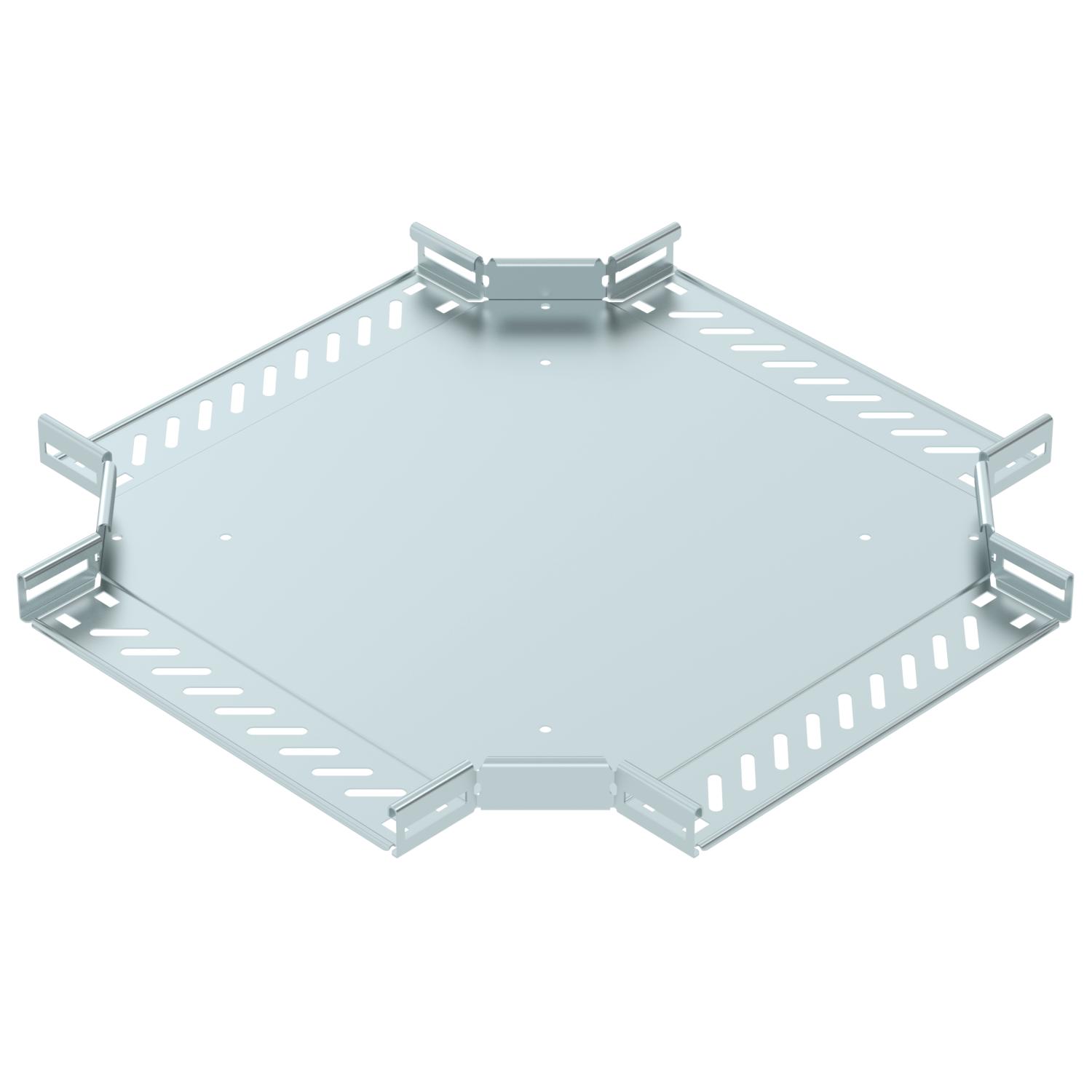

Descrizione del prodottoDerivazione a croce per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 35 mm. Connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici

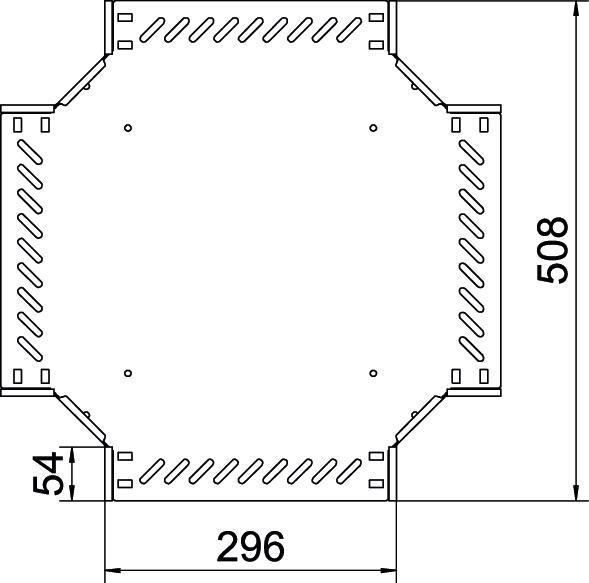

Acciaio inossidabile, decapato no Altezza 35 mm Colore zinco Dimensione B 300 mm Dimensione R 50 mm Dimensionee 35x300 Foratura NATO no Larghezza 300 mm Mantenimento funzionale no Materiale Acciaio Quantità viti raccomandata 20 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 1 mm Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per derivazione a croce FS
RKD 300 FS 127 035 639 7027804 1 pz 131,84 CHF Prezzo / 1 pz - Download
-
Scheda tecnica RK 330 FS / 7027305 , 0.19MB , pdfDichiarazione di conformità UE RK 330 FS / 7027305 , 0.15MB , pdfREACH Dichiarazione di conformità RK 330 FS / 7027305 , 0.12MB , pdfRoHS Dichiarazione di conformità RK 330 FS / 7027305 , 0.13MB , pdfIstruzioni di montaggio Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfIstruzioni di montaggio Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
