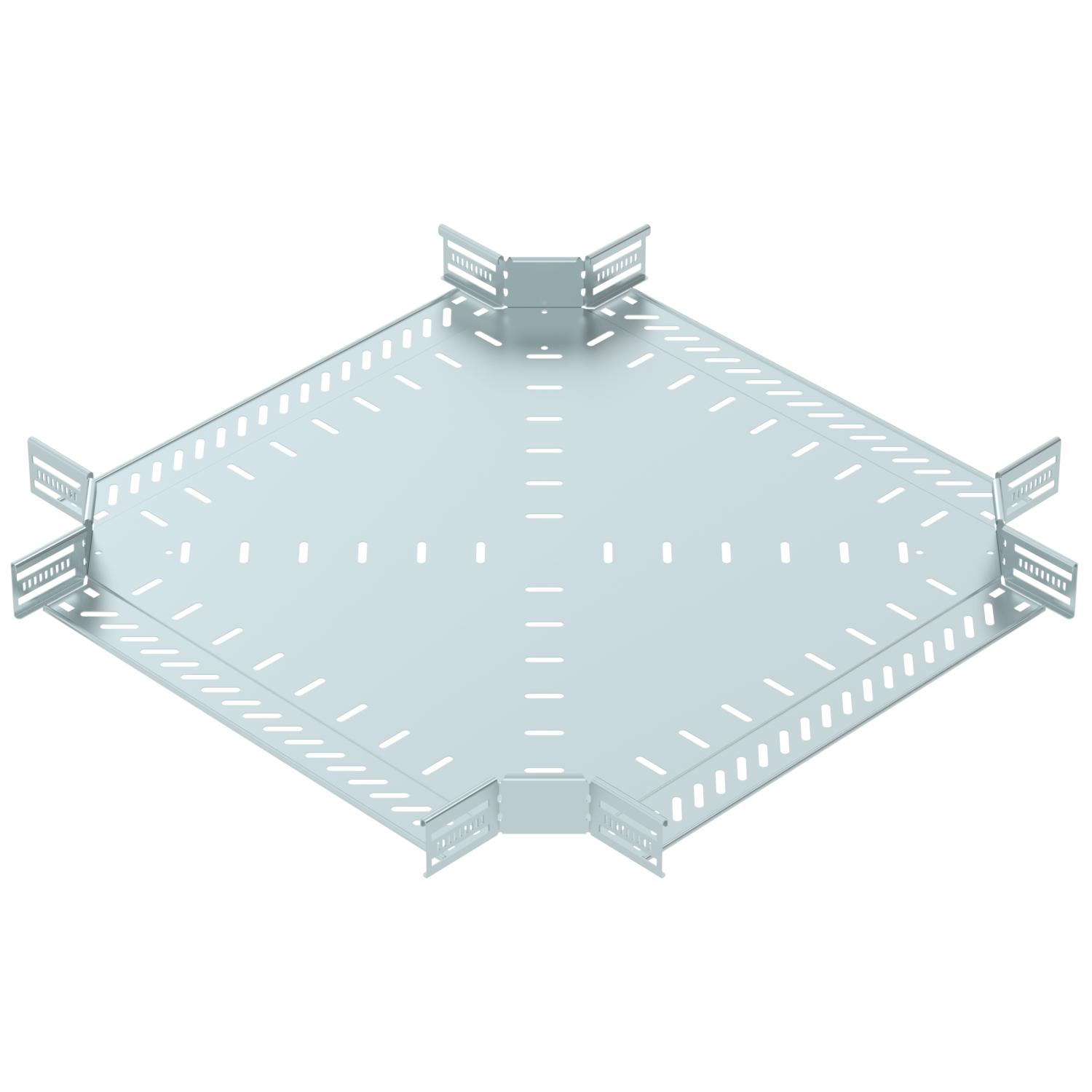

Derivazione a croce 60 FS

N. art. 7027319 | EAN 4012197338572 | ELDAS-No. 127 033 649

Descrizione del prodotto

Descrizione del prodotto

Derivazione a croce per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Dimensione B 500 mm
Dimensionee 60x500
Foratura NATO no
Larghezza 500 mm
Mantenimento funzionale no
Materiale Acciaio
Quantità viti raccomandata 32 St.
Range di temperatura di esercizio max 120 °C
Range di temperatura di esercizio min. -20 °C
Spessore lamiera 1 mm
Spessore longherone 1,25 mm
Spessore materiale piastra 1 mm
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato/fissato
Versione a grande portata no
Versione connettore connettore integrato
Tutti i tipi

Tutti i tipi

Tipo Larghezza ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
RK 610 FS 100 mm 127 033 489 7027311
1 pz 68,43 CHF Prezzo / 1 pz
RK 620 FS 200 mm 127 033 529 7027313
1 pz 83,00 CHF Prezzo / 1 pz
RK 630 FS 300 mm 127 033 569 7027315
1 pz 103,01 CHF Prezzo / 1 pz
RK 640 FS 400 mm 127 033 609 7027317
1 pz 258,19 CHF Prezzo / 1 pz
RK 650 FS 500 mm 127 033 649 7027319
1 pz 309,50 CHF Prezzo / 1 pz
RK 660 FS 600 mm 127 033 689 7027321
1 pz 446,69 CHF Prezzo / 1 pz
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

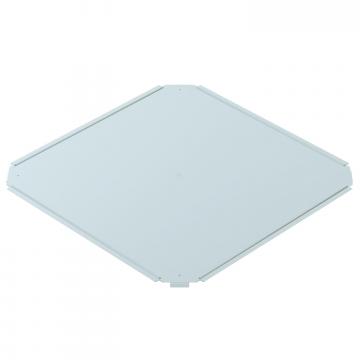

Coperchio per derivazione a croce DD Coperchio per derivazione a croce DD RKD 500 DD 127 035 709 7027848
1 pz 530,92 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2 Morsetto doppio, montaggio accessori A2 DOP A2 6035998
10 pz 75,10 CHF Prezzo / 100 pz
Download

Download

Dichiarazione di conformità RK 650 FS / 7027319 , 0.15MB , pdf
Download
REACH Dichiarazione di conformità RK 650 FS / 7027319 , 0.12MB , pdf
RoHS Dichiarazione di conformità RK 650 FS / 7027319 , 0.13MB , pdf

Download
Download

RK 650 FS / 7027319 RK 650 FS / 7027319
Download
