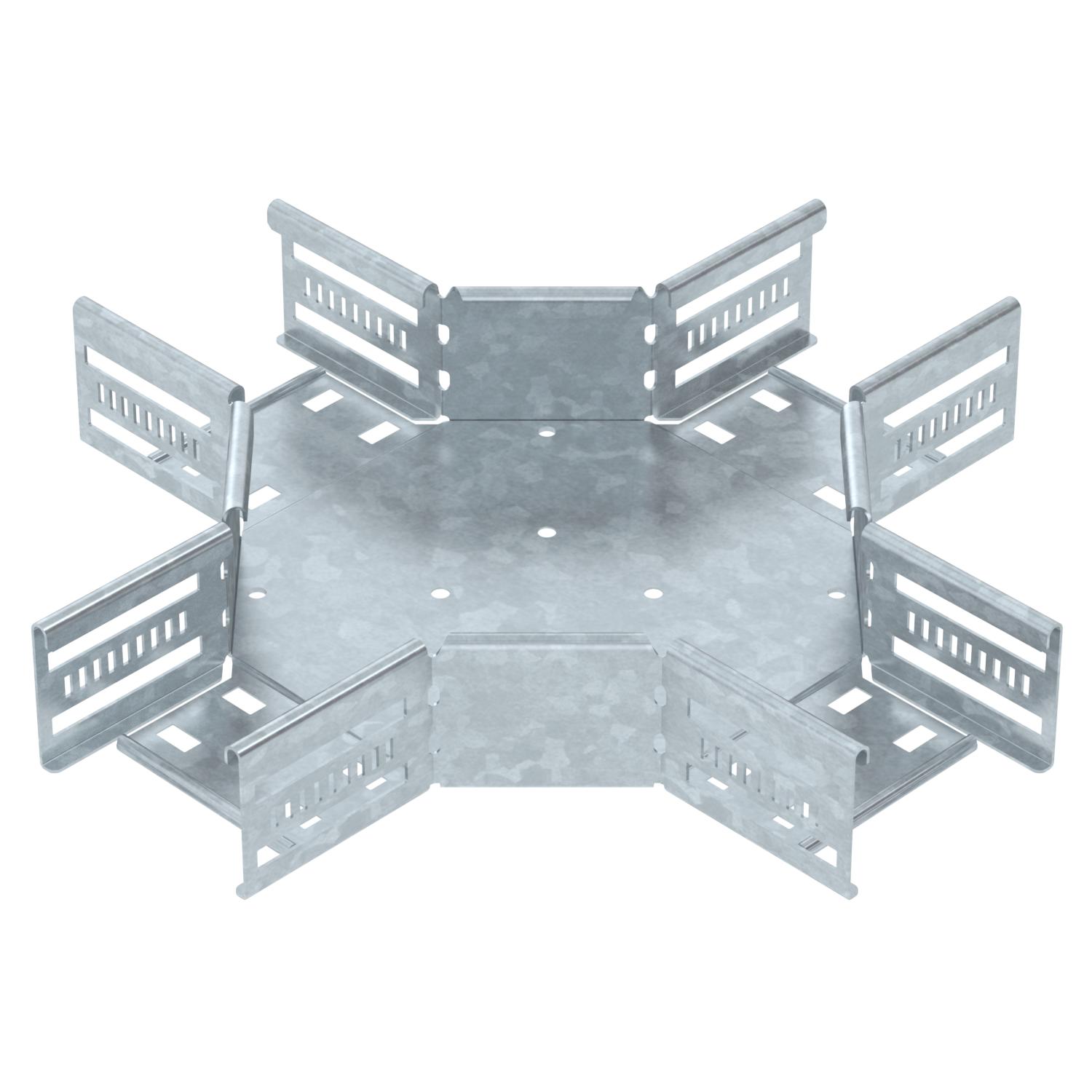

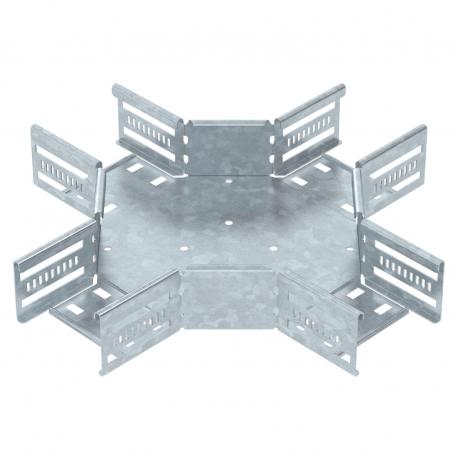

Derivazione a croce 60 FT

N. art. 7027411 | EAN 4012197339081 | ELDAS-No. 127 033 499

N. art. / Tipo

Larghezza

Descrizione del prodotto

Descrizione del prodotto

Derivazione a croce per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco
Dimensione B	100 mm
Dimensionee	60x100
Foratura NATO	no
Larghezza	100 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Quantità viti raccomandata	20 St.

Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C
Spessore lamiera	0,8 mm
Spessore longherone	1,25 mm
Spessore materiale piastra	0,8 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RK 610 FT	100 mm	127 033 499	7027411	pz	1 pz	120,38 CHF Prezzo / 1 pz
RK 620 FT	200 mm	127 033 539	7027413	pz	1 pz	190,50 CHF Prezzo / 1 pz
RK 630 FT	300 mm	127 033 579	7027415	pz	1 pz	214,47 CHF Prezzo / 1 pz
RK 640 FT	400 mm	127 033 619	7027417	pz	1 pz	309,72 CHF Prezzo / 1 pz
RK 650 FT	500 mm	127 033 659	7027419	pz	1 pz	391,49 CHF Prezzo / 1 pz
RK 660 FT	600 mm	127 033 699	7027421	pz	1 pz	469,63 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

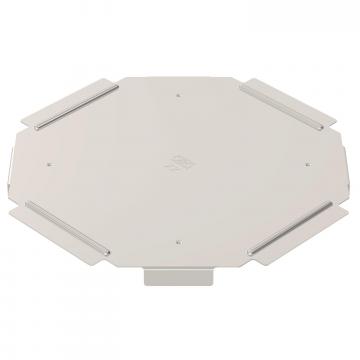

Coperchio per derivazione a croce 100 A2	RKD 100 A2	127 035 529	7027860	pz	1 pz	119,80 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2	DOP A2	-----	6035998	pz	10 pz	75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F	FRSB 6x12 F	127 090 009	6406122	pz	100 pz	36,11 CHF Prezzo / 100 pz
