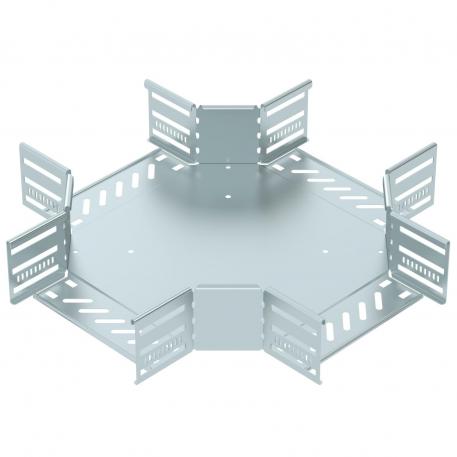

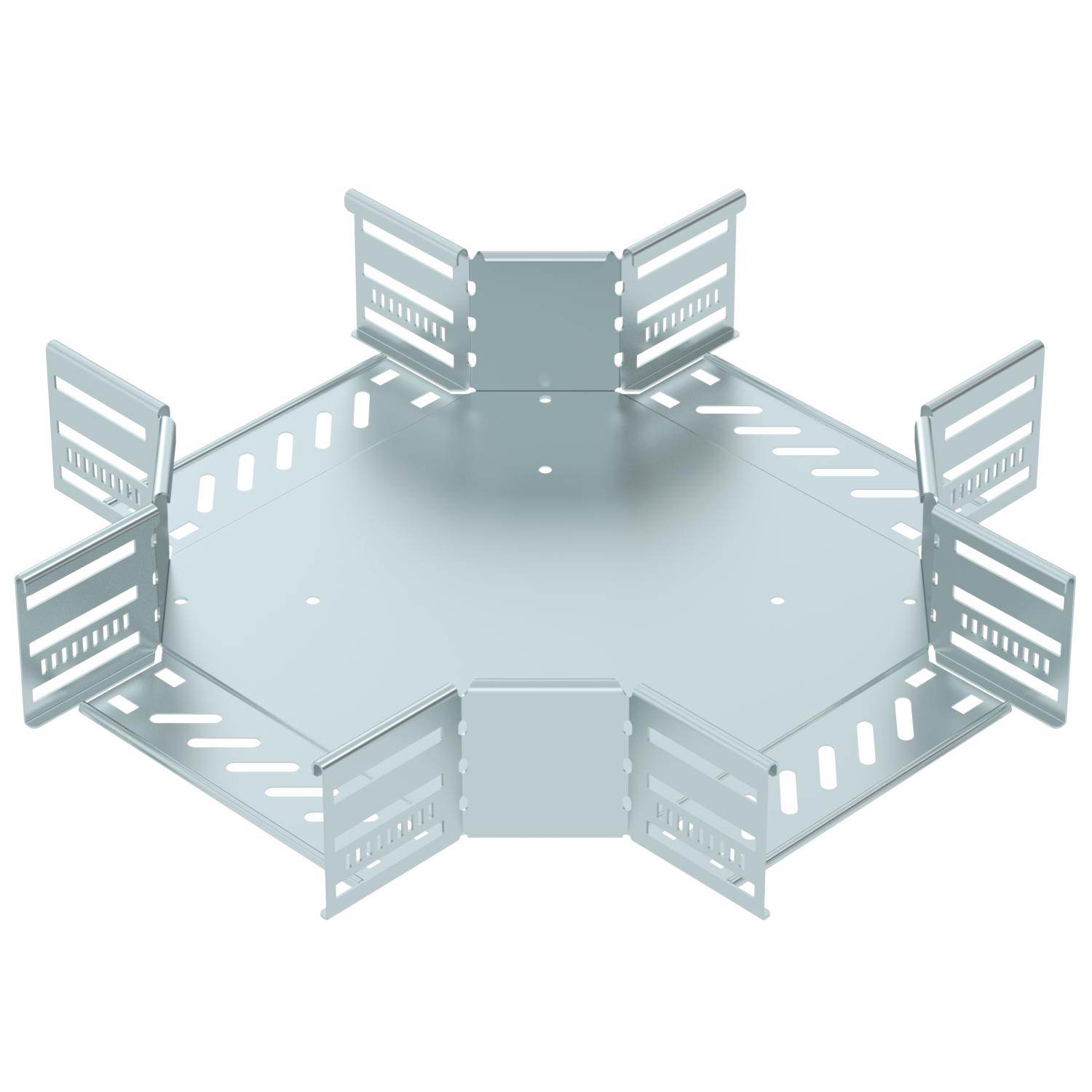

Derivazione a croce 85 FS
N. art. 7027333 | EAN 4012197338664 | ELDAS-No. 127 033 729
- Descrizione del prodotto
-
Descrizione del prodotto
Derivazione a croce per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 85 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici

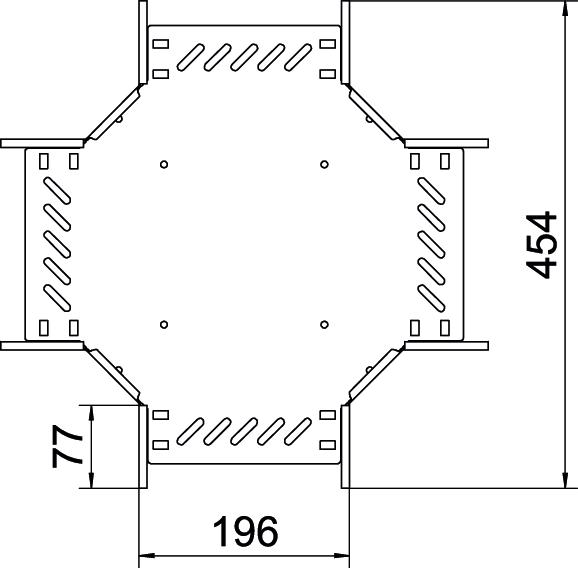

Acciaio inossidabile, decapato no Altezza 85 mm Colore zinco Dimensione B 200 mm Dimensione R 50 mm Dimensionee 85x200 Foratura NATO no Larghezza 200 mm Mantenimento funzionale no Materiale Acciaio Quantità viti raccomandata 32 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 0,8 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per derivazione a croce FS
RKD 200 FS 127 035 599 7027802 1 pz 112,89 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2
DOP A2 6035998 10 pz 75,10 CHF Prezzo / 100 pz - Download
-
Scheda tecnica RK 820 FS / 7027333 , 0.20MB , pdfDichiarazione di conformità RK 820 FS / 7027333 , 0.15MB , pdfREACH Dichiarazione di conformità RK 820 FS / 7027333 , 0.12MB , pdfRoHS Dichiarazione di conformità RK 820 FS / 7027333 , 0.13MB , pdfIstruzioni di montaggio Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfIstruzioni di montaggio Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
