Derivazione a croce 85 FS

N. art. 7027339 | EAN 4012197338756 | ELDAS-No. 127 033 789

N. art. / Tipo

Larghezza

Descrizione del prodotto

Descrizione del prodotto

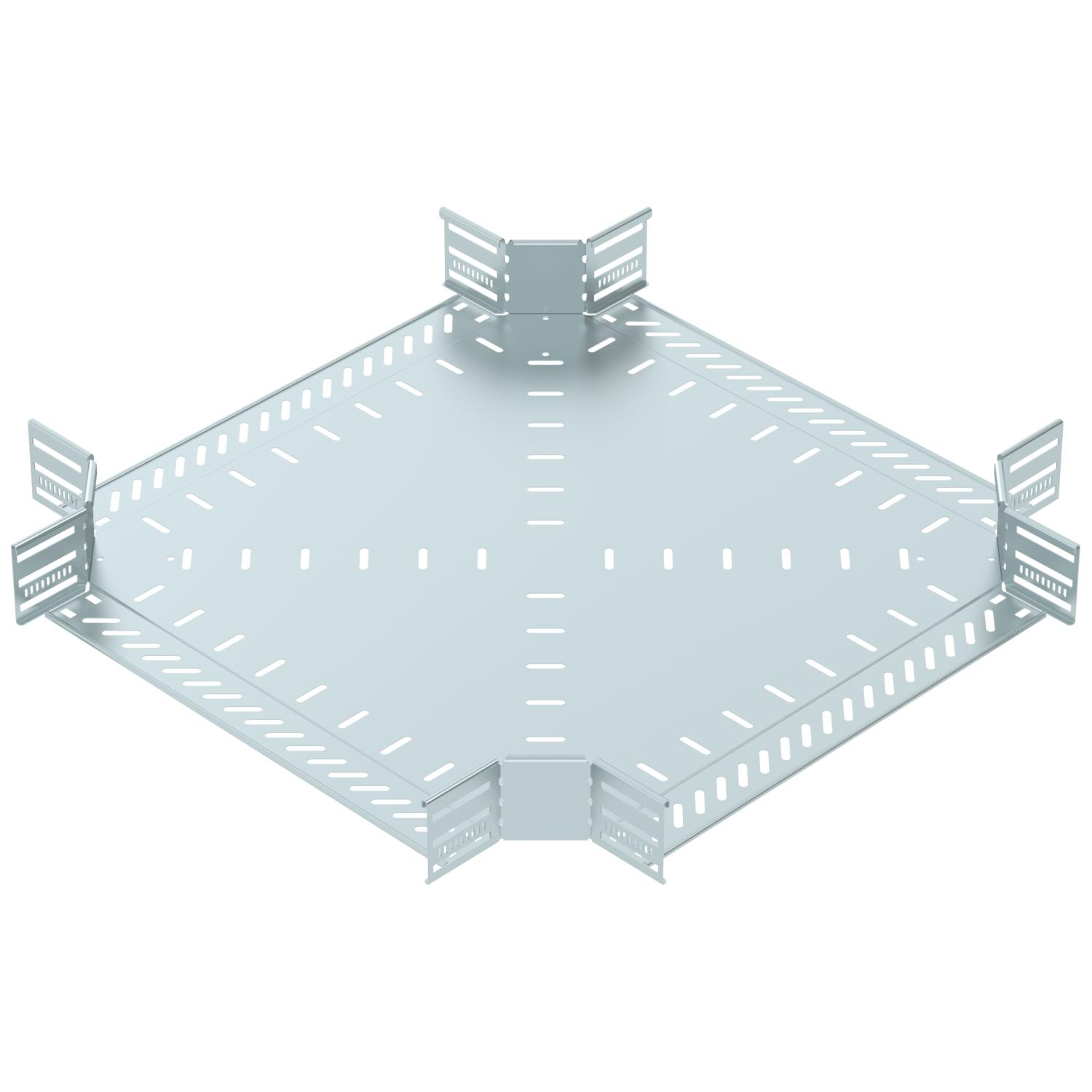

Derivazione a croce per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 85 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	85 mm
Colore	zinco

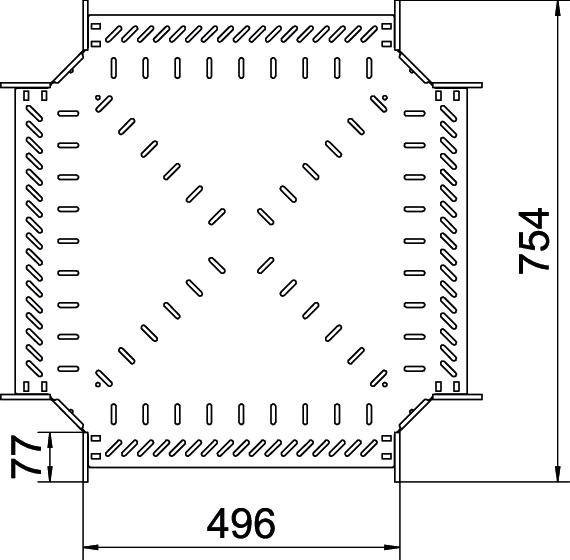

Dimensione B	500 mm
Dimensione R	50 mm
Dimensionee	85x500
Foratura NATO	no
Larghezza	500 mm
Mantenimento funzionale	no
Materiale	Acciaio

Quantità viti raccomandata	40 St.
Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C
Spessore lamiera	1 mm
Spessore longherone	1,25 mm
Spessore materiale piastra	1 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RK 810 FS	100 mm	127 033 709	7027331	pz	1 pz	75,03 CHF Prezzo / 1 pz
RK 820 FS	200 mm	127 033 729	7027333	pz	1 pz	95,73 CHF Prezzo / 1 pz
RK 830 FS	300 mm	127 033 749	7027335	pz	1 pz	111,14 CHF Prezzo / 1 pz
RK 840 FS	400 mm	127 033 769	7027337	pz	1 pz	311,57 CHF Prezzo / 1 pz
RK 850 FS	500 mm	127 033 789	7027339	pz	1 pz	407,23 CHF Prezzo / 1 pz
RK 860 FS	600 mm	127 033 809	7027341	pz	1 pz	484,61 CHF Prezzo / 1 pz

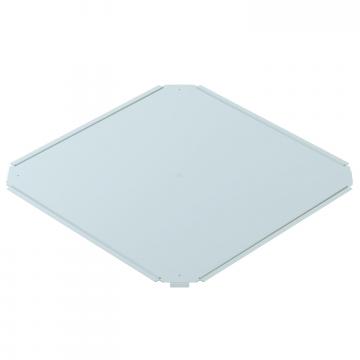

Accessorio
