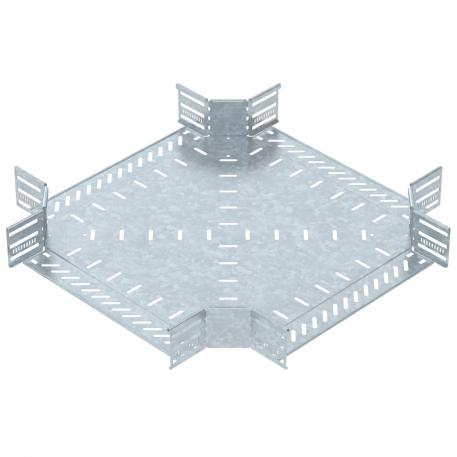

Derivazione a croce 85 FT

N. art. 7027437 | EAN 4012197339357 | ELDAS-No. 127 033 779

N. art. / Tipo

Larghezza

Descrizione del prodotto

Descrizione del prodotto

Derivazione a croce per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 85 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	85 mm
Colore	zinco
Dimensione B	400 mm
Dimensione R	50 mm
Dimensionee	85x400
Foratura NATO	no
Larghezza	400 mm
Mantenimento funzionale	no
Materiale	Acciaio

Quantità viti raccomandata	36 St.
Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C
Spessore lamiera	1 mm
Spessore longherone	1,25 mm
Spessore materiale piastra	1 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RK 810 FT	100 mm	127 033 719	7027431	pz	1 pz	139,92 CHF Prezzo / 1 pz
RK 820 FT	200 mm	127 033 739	7027433	pz	1 pz	237,76 CHF Prezzo / 1 pz
RK 830 FT	300 mm	127 033 759	7027435	pz	1 pz	266,75 CHF Prezzo / 1 pz
RK 840 FT	400 mm	127 033 779	7027437	pz	1 pz	373,06 CHF Prezzo / 1 pz
RK 850 FT	500 mm	127 033 799	7027439	pz	1 pz	445,87 CHF Prezzo / 1 pz
RK 860 FT	600 mm	127 033 819	7027441	pz	1 pz	571,39 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per derivazione a croce DD	RKD 400 DD	127 035 669	7027846	pz	1 pz	349,45 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2	DOP A2	-----	6035998	pz	10 pz	75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F	FRSB 6x12 F	127 090 009	6406122	pz	100 pz	36,11 CHF Prezzo / 100 pz
