Nota: Questo articolo è un articolo fuori produzione.
Puoi trovare l’articolo successivo qui: 6042101 / Derivazione laterale 35 FS
- Descrizione del prodotto
-

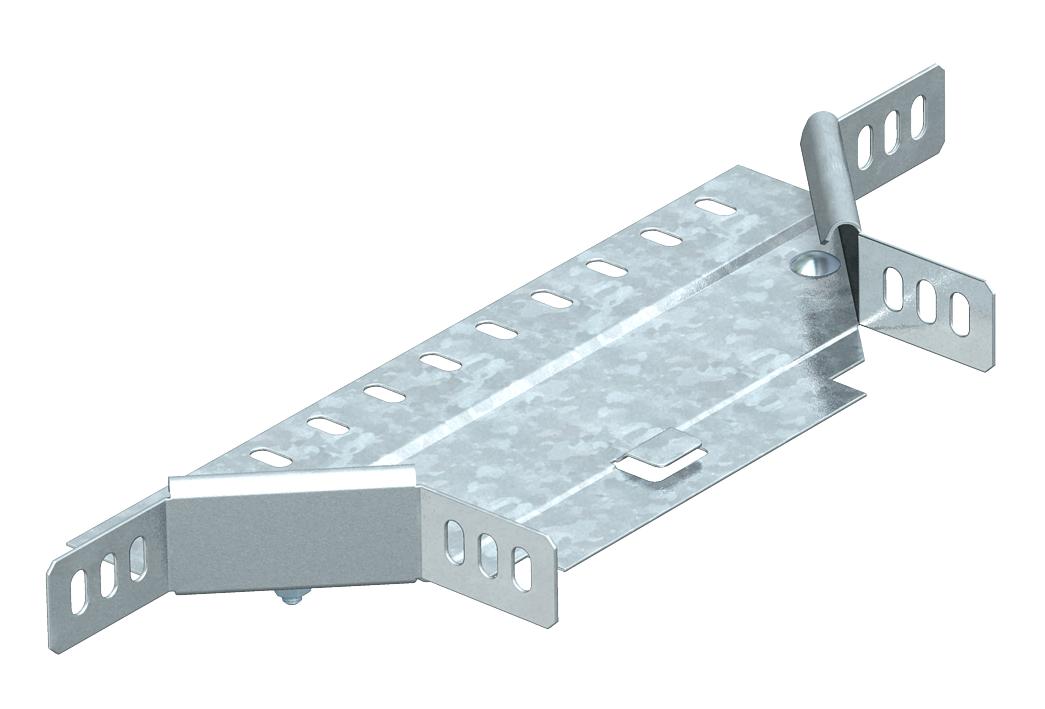

Descrizione del prodottoDerivazione laterale per l'impiego orizzontale e verticale. Per tutti i tipi di passerelle portacavi con altezza del bordo pari a 35 mm.
- Dati tecnici
-
Dati tecnici

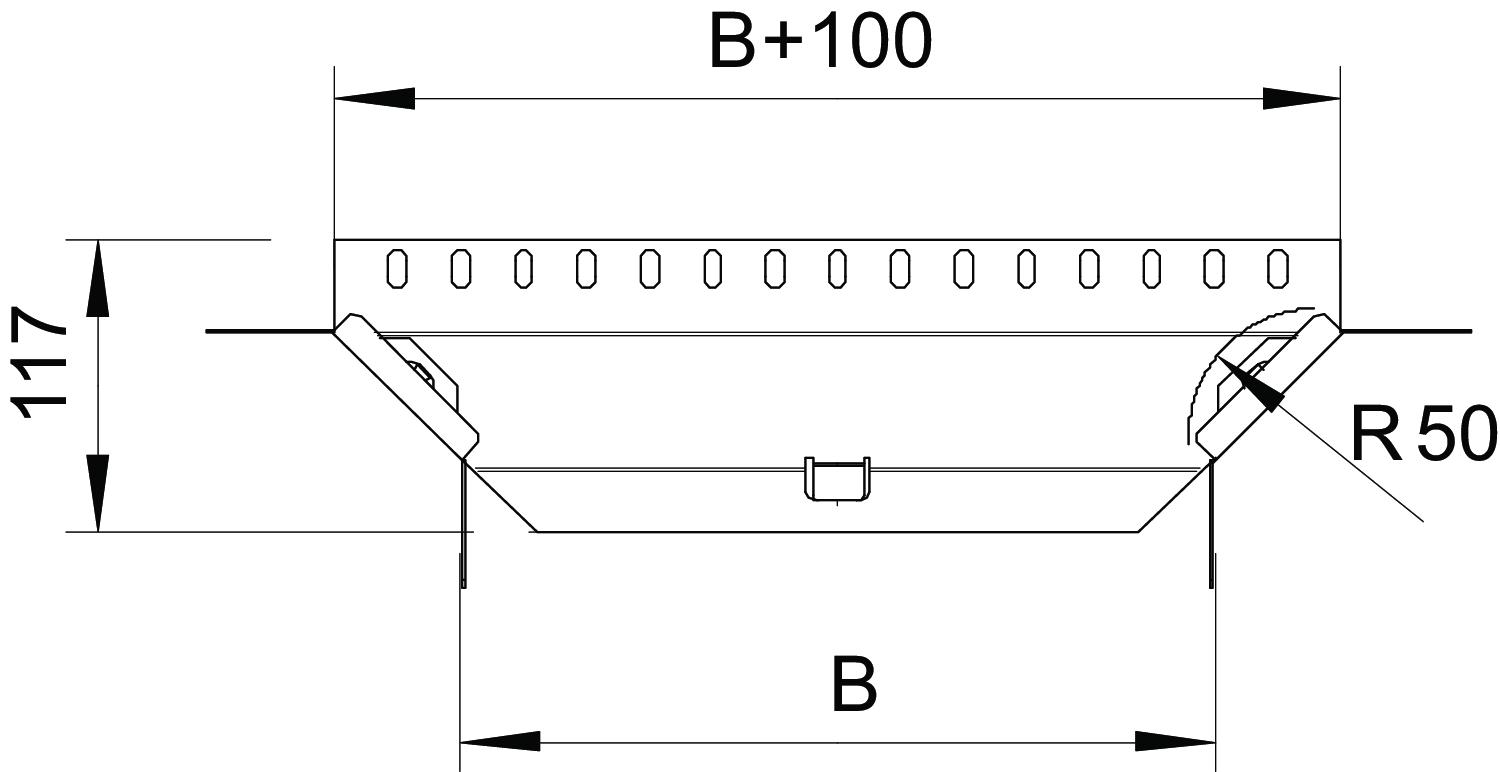

Acciaio inossidabile, decapato no Altezza 1 in Altezza 35 mm Deviazione di direzione orizzontale Dimensione B 100 mm Dimensione R 50 mm Dimensionee 35x100 Foratura NATO no Larghezza 4 in Larghezza 100 mm Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore Connettore fornito in dotazione - Tutti i tipi
- Download
-
Scheda tecnica RAA 310 FS / 6040322 , 0.15MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE RAA 310 FS / 6040322 , 0.16MB , pdfREACH Dichiarazione di conformità RAA 310 FS / 6040322 , 0.12MB , pdfRoHS Dichiarazione di conformità RAA 310 FS / 6040322 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
