Derivazione laterale 35 FS
N. art. 6042105 | EAN 4012197337131 | ELDAS-No. 127 031 249
- Descrizione del prodotto
-

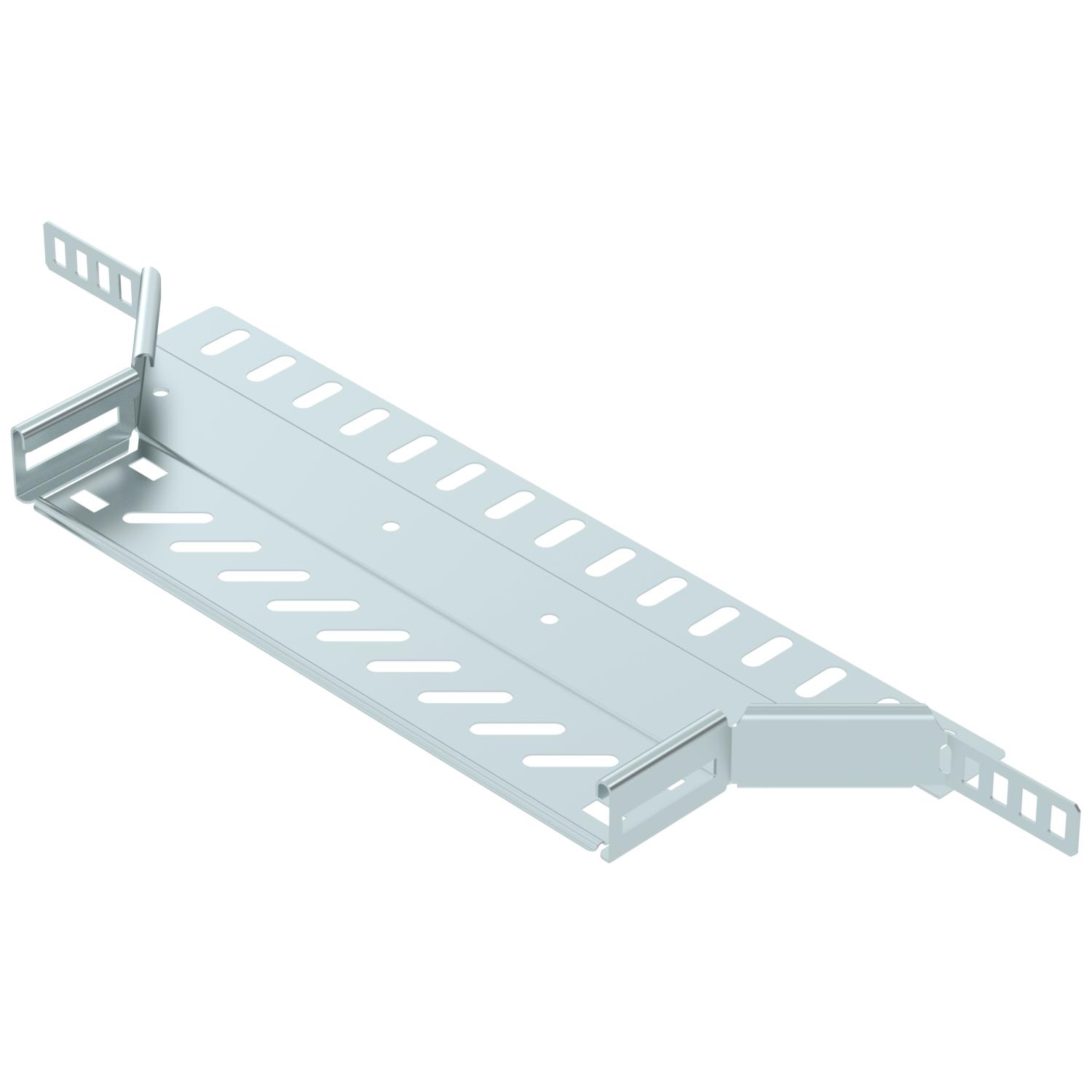

Descrizione del prodottoDerivazione laterale per realizzare una deviazione orizzontale o a croce, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 35 mm. Connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici

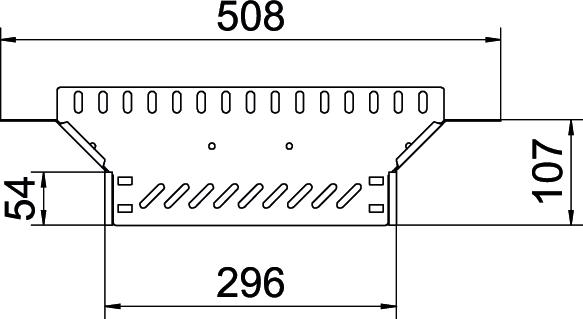

Acciaio inossidabile, decapato no Altezza 35 mm Colore zinco Dimensione B 300 mm Dimensione R 50 mm Dimensionee 35x300 Foratura NATO no Larghezza 300 mm Larghezza in uscita 300 mm Mantenimento funzionale no Materiale Acciaio Quantità viti raccomandata 10 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 0,8 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per derivazione laterale FS
RAAD 300 FS 127 034 719 6042407 1 pz 70,99 CHF Prezzo / 1 pz - Download
-
Scheda tecnica RAA 330 FS / 6042105 , 0.18MB , pdfDichiarazione di conformità UE RAA 330 FS / 6042105 , 0.15MB , pdfDichiarazione di conformità UK RAA 330 FS / 6042105 , 0.14MB , pdfRoHS Dichiarazione di conformità RAA 330 FS / 6042105 , 0.13MB , pdfIstruzioni di montaggio Latchable Magic cable tray systems , 11.60MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdfIstruzioni di montaggio Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
