Derivazione laterale 60 A2

N. art. / Tipo

Larghezza

Descrizione del prodotto

Descrizione del prodotto

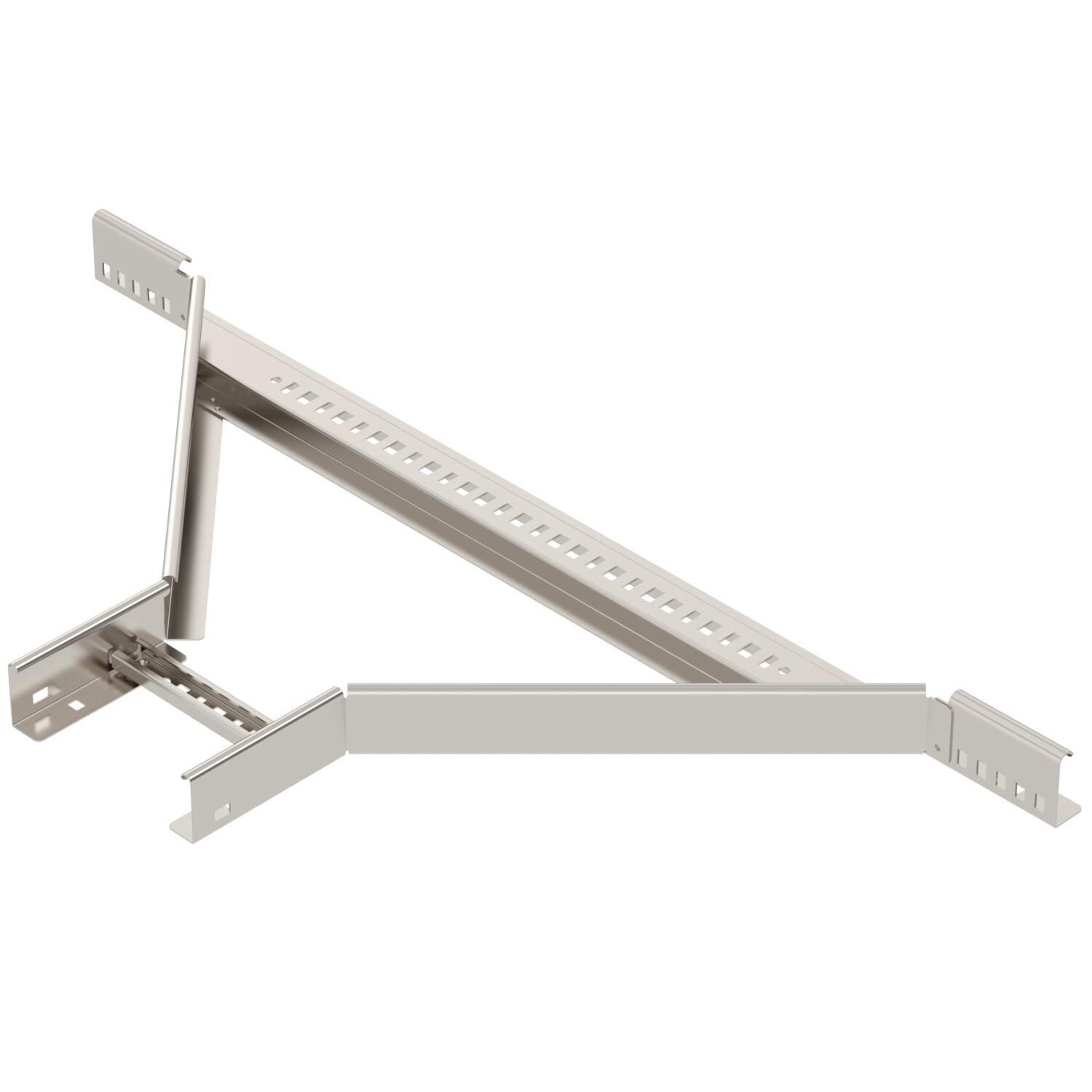

Derivazione laterale con piolo saldato per l'impiego con tipi di passerelle con altezza laterale di 60 mm.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	acciaio inox
Dimensione B	200 mm
Dimensionee	60x200
Larghezza	200 mm
Mantenimento funzionale	no

Materiale	Acciaio INOX 1.4301
Spessore longherone	1,5 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	no
Versione connettore	senza connettore
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LAA 620 R3 A2	200 mm	6225882	pz	1 pz	432,92 CHF Prezzo / 1 pz
LAA 630 R3 A2	300 mm	6225884	pz	1 pz	449,61 CHF Prezzo / 1 pz
LAA 640 R3 A2	400 mm	6225886	pz	1 pz	475,76 CHF Prezzo / 1 pz
LAA 650 R3 A2	500 mm	6225888	pz	1 pz	536,76 CHF Prezzo / 1 pz
LAA 660 R3 A2	600 mm	6225890	pz	1 pz	585,57 CHF Prezzo / 1 pz

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale A2	LVG 60 A2	127 068 509	6208846	pz	10 pz	14,64 CHF Prezzo / 1 pz

Download

Scheda tecnica LAA 620 R3 A2 / 6225882 , 0.21MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità UE LAA 620 R3 A2 / 6225882 , 0.17MB , pdf

Download

Istruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdf
