Nota: Questo articolo è un articolo fuori produzione.
Puoi trovare l’articolo successivo qui: 6042371 / Derivazione laterale 60 A4

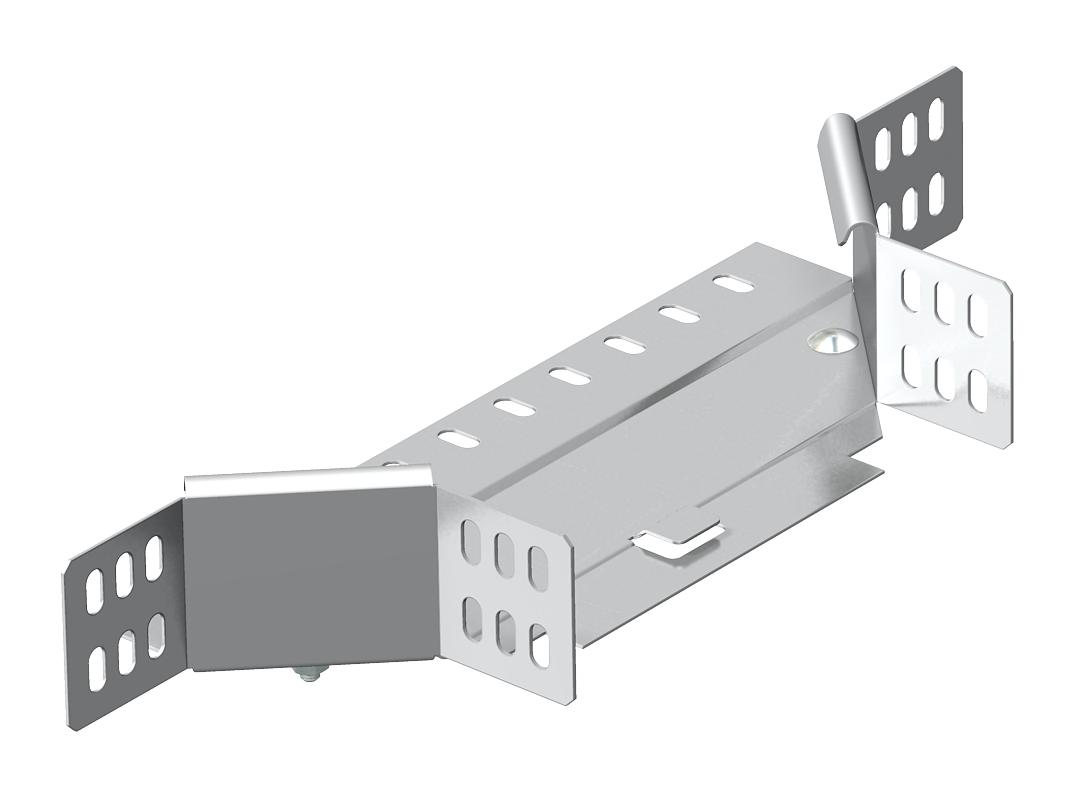

Derivazione laterale 60 A4
N. art. 7136122 | EAN 4012195675686 | ELDAS-No. 127 056 509
- Descrizione del prodotto
-
Descrizione del prodottoDerivazione laterale per l'impiego orizzontale e verticale. Per tutti i tipi di passerelle portacavi con altezza del bordo pari a 60 mm.
-
- Dati tecnici
-
Misure
Altezza 2 in Altezza 60 mm Deviazione di direzione orizzontale Dimensione B 100 mm Dimensione R 50 mm Dimensionee 60x100 Larghezza 4 in Larghezza 100 mm Materiale Acciaio INOX 1.4571 Piegatura (angolo) 90° Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Superficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi avvitato Versione connettore Connettore fornito in dotazione - Tutti i tipi
- Download
-
Scheda tecnica RAA 610 A4 / 7136122 , 0.17MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE RAA 610 A4 / 7136122 , 0.17MB , pdfREACH Dichiarazione di conformità RAA 610 A4 / 7136122 , 0.12MB , pdfRoHS Dichiarazione di conformità RAA 610 A4 / 7136122 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
